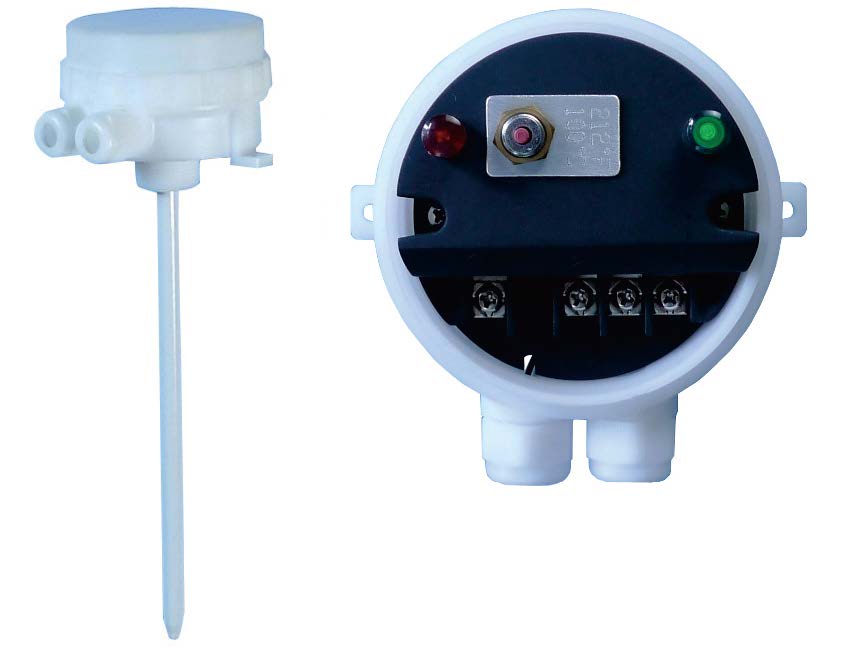

Limiteur de température, à canne, à sécurité positive, sous boitier plastique IP66, IK10
Sécurité de température haute pour bains de traitements de surface ou de liquides corrosifs, milieux marins, locaux d’élevage.
| Matière du boitier | |
|---|---|
| Couleur | |
| Indice de protection IP | |
| Indice de protection mécanique | |
| Matière des contacts | |
| Pouvoir de coupure | |
| tension | |
| Durée de vie électrique (Nb de cycles en conditions nominales) | |
| type de prise de mesure | |
| Elément sensible | |
| température de réarmement (°C) | |
| Matière de la canne | |
| longueur de la canne (mm) |
| Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
| IP66, IK10 | Réarmement manuel | Mécanique | SPNC | canne |  |
YF5L |
 |
 |
 |
 |
 |
Applications:
Sécurité de température haute pour bains de traitements de surface ou de liquides corrosifs, milieux marins, locaux d’élevage.

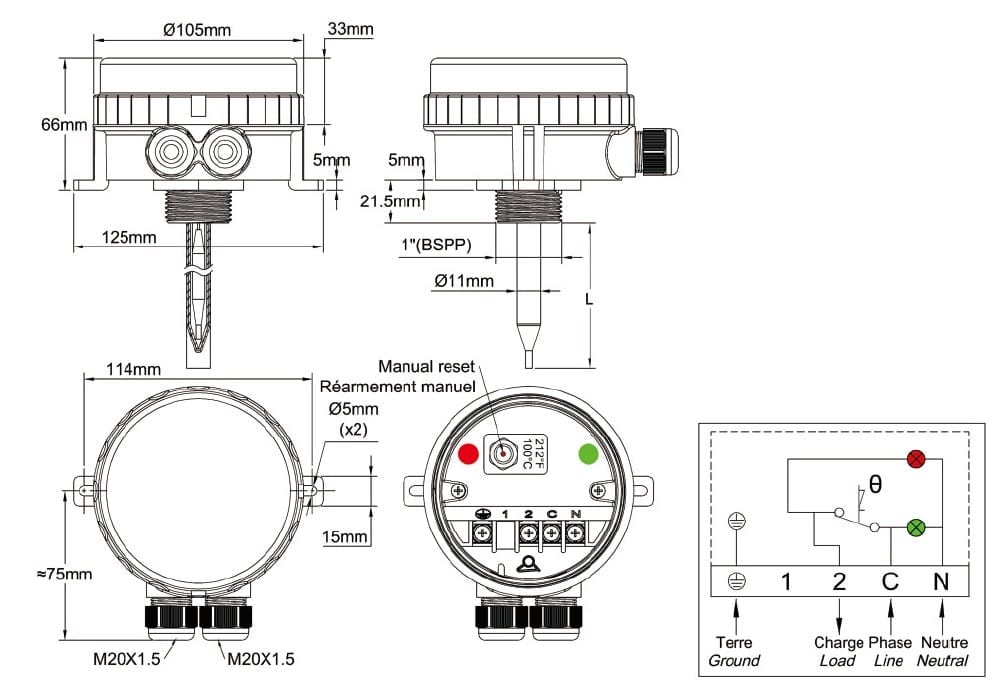

Boitier: Degré de protection IP 66 (étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières) selon EN 60529, dia 105 mm hauteur 66mm (Hors accessoires et presse-étoupes), en matière plastique. Ensemble comportant un thermostat de régulation réglable après dévissage du couvercle. Afin de supprimer les risques de corrosion du boitier, il n’existe aucune pièce métallique en contact avec le milieu extérieur. Joint de couvercle et garniture de presse-étoupes en EPDM. Joint de canne en élastomère fluoro-carboné FKM (Viton). Le couvercle est dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots.
Raccordement électrique : Passage des câbles par deux presse-étoupes M20 et raccordement interne sur bornier à vis.
Réglage: Non réglable, température fixe scellée en usine. Appareil à réarmement manuel. Le réarmement manuel n’est possible que lorsque la température est redescendue à une valeur normale.
Elément sensible: Bulbe à dilatation de liquide à sécurité positive. En cas de rupture ou de fuite de l’élément de mesure, l’appareil se met en sécurité
Point de consigne fixe: A spécifier à la commande, de 4°C (32°F) à 110°C (230°F)
Dimensions de la canne : Diamètre extérieur (D) avant gainage de protection anticorrosion éventuel: 10mm. Longueur (L):450mm, 600mm. (300, 800mm et 1000mm réalisables sur demande)
Matières et protection de la canne :
- Inox 316L sans gainage
- Titane
- Inox 316L, gainage par PTFE thermo-rétractable, épaisseur 4 à 0.6mm
Fixation:
- Par le filetage 1” BSPT sous la tête (Permet un montage étanche en traversée de paroi lorsqu’il est utilisé avec un contre-écrou 1” et joint disponibles en accessoire)
- Par platine plastique orientable, permettant un montage en bord de cuve (Disponible en accessoire)
- Par les deux oreilles du boitier (2 trous dia 5mm entre-axe 113 mm)
Contact électrique:
Ouverture par élévation de température (C-1):16A (2,6) 250V alt.
- Durée de vie électrique > 000 cycles.
- Lampe témoin de présence de tension en entrée et lampe témoin de sortie (alimentation du neutre obligatoire)
Variantes de matière du capot et du boitier :
- Corps en PA66 chargé fibre de verre (noir), avec couvercle transparent en polycarbonate (PC) : convient pour la plupart des applications en milieu peu ou moyennement corrosif, jusqu’à 90°C. Permet de visualiser en permanence l’arrivée et la sortie de puissance, ainsi que le point de consigne du Excellente résistance mécanique du boitier (IK10). Très bonne résistance aux UV.
- Corps en PP orange (polypropylène), avec couvercle en polycarbonate transparent : Très bonne tenue aux bases fortes, bonne tenue aux Pour utilisation sur des liquides jusqu’à 90°C. Permet de visualiser en permanence l’arrivée et la sortie de puissance, ainsi que le point de consigne du thermostat. Résistance mécanique du boitier réduite (IK8).
- Corps en PP orange (polypropylène), avec couvercle en PP orange non transparent : Très bonne tenue aux bases fortes, bonne tenue aux Pour utilisation sur des liquides jusqu’à 90°C. Résistance mécanique du boitier réduite (IK8).
- Corps en PVDF (blanc) avec couvercle en PVDF blanc non transparent : Pour utilisation à des températures de bains supérieures à 90°C ou à des produits chimiques fortement oxydants par exemple électrolyte au chrome ou solution d’acide nitrique (HNO3). Résistance mécanique du boitier réduite (IK8).
Options de protection des cannes : (voir aussi tableau ci-dessous)
- Inox 316L-Ti sans gainage
- Inox 316L, sous protection de surface en dépose chimique, FEP épaisseur 2 à 0.4mm
- Inox 316L, sous protection de surface en dépose chimique, PFA épaisseur 2 à 0.4mm
- Inox 316L, sous protection de surface en dépose chimique, PTFE épaisseur 05 à 0.1mm
- Inox 316L, sous protection de surface en dépose chimique, ETFE épaisseur 2 à 0.4mm
Références principales
Accessories
| Ecrou 1” BSPP épaisseur 5mm | Platine de montage en bord de cuve, épaisseur 10mm (Son montage se fait avec un écrou 1”) | Joint 1” pour montage étanche en traversée de paroi avec écrou 1” |
|
 |
|
| Référence en PA66: 66YFHN1N | Référence en PA66: 66YFMB1N | Référence en FKM (Viton): 66YGA1F |
| Référence en PP: 66YFHN1P | Référence en PP: 66YFMB1P | |
| Référence en PVDF: 66YFHN1V | Référence en PVDF: 66YFMB1V |
