Surmoulage technique de thermostats

Thanks to the special process developed in our laboratories, low temperature Polyamide 66 injection molding does not overheat the disc of the thermostat, (Avoiding in this way the set point temperature drift with this operation usually brings), nor the conductor insulation.

Description

Le raccordement des thermostats sur des fils ou des câbles est le point le plus critique en ce qui concerne la résistance mécanique et la résistance aux pénétrations d’eau. Le surmoulage améliore la résistance mécanique de l’ensemble et procure un bon degré de résistance aux pénétrations d’eau, au niveau du thermostat et au niveau des fils.

Grâce au procédé particulier mis au point dans nos laboratoires, le surmoulage par injection de polyamide 66 à basse température de fusion ne surchauffe ni le disque du thermostat (Evitant de cette manière les modifications de température de déclenchement que cette opération occasionne habituellement), ni l’isolation du câble.



Surmoulage de thermostat de câble chauffant, série 49C

Particularités techniques

L’ensemble est étanche, résiste au gel, à l’immersion de courte durée, protège le raccordement du cordon électrique sur le thermostat, ainsi que le boitier du thermostat et le raccordement du thermostat sur le câble chauffant et met en marche le dégivrage lorsque la température descend à une température proche du gel. La souplesse du surmoulage doit être compatible avec celle du câble chauffant. Le thermostat peut être monté sur une tuyauterie, avec sa partie sensible placée sur celle-ci. Il peut s’y fixer avec des colliers de serrage nylon.

La partie sensible à la température est en acier inoxydable et n’est pas recouverte par le surmoulage, afin d’optimiser la prise de température et le temps de réponse. L’extrémité libre du câble chauffant reçoit aussi un surmoulage afin de le rendre étanche.  Ce type d’assemblage est économique, mais demande des quantités minimales de mise en fabrication de 500 pièces

L’étude technique de ce produit et le calcul de son prix, ne sont réalisés que sur cahier des charges client, et sont fonction des dimensions du câble chauffant (section, longueur, puissance), des températures de déclenchement et d’enclenchement, et du type, section et longueur du cordon de raccordement.



Surmoulage de thermostat de dégivrage, série 49JE

Particularités techniques

L’ensemble est étanche, résiste au gel et à la condensation, protège le raccordement des fils électrique sur le thermostat, le boitier du thermostat, et  met fin au dégivrage lorsque la température remonte à une valeur positive. Le thermostat peut être monté sur un échangeur de température ou sur un tuyau, avec sa partie sensible placée sur celle-ci. Il peut s’y fixer par une bride ou un clip ressort. La partie sensible à la température est en acier inoxydable et n’est pas recouverte par le surmoulage, afin d’optimiser la prise de  température et le temps de réponse.

Ce type d’assemblage est économique, mais demande des quantités minimales de mise en fabrication de 500 pièces

L’étude technique de ce produit et le calcul de son prix, ne sont réalisés que sur cahier des charges client, et sont fonction des températures de déclenchement et d’enclenchement, et du type, section et longueur du cordon de raccordement

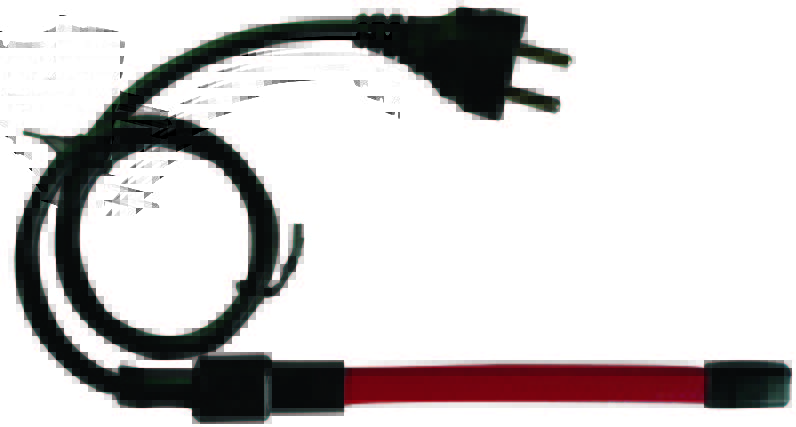

Raccordement de câble chauffant sur cordon d’alimentation, série 9DHT

Particularités techniques

L’ensemble est étanche, résiste au gel et à l’immersion, protège le raccordement du cordon électrique sur le câble chauffant. La souplesse du surmoulage est compatible avec celle du câble chauffant.

L’extrémité libre du câble chauffant est aussi recevoir un surmoulage afin de le rendre étanche.

Ce type d’assemblage est économique, mais demande des quantités minimales de mise en fabrication de 500 pièces

L’étude technique de ce produit et le calcul de son prix, ne sont réalisés que sur cahier des charges client, et sont fonction des dimensions du câble chauffant (section, longueur, puissance), et du type, section et longueur du cordon de raccordement.
