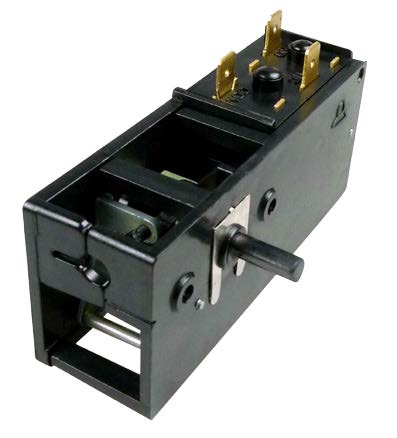

Hygrostats mécaniques à incorporer, axe de réglage frontal TYPE : Q88F

23.2024.90

ÉLÉMENT DE MESURE: Film polymère hygroscopique avec traitement spécial, garantissant une réponse rapide, une longue durée de vie et une grande stabilité

Poids 0.7 kg

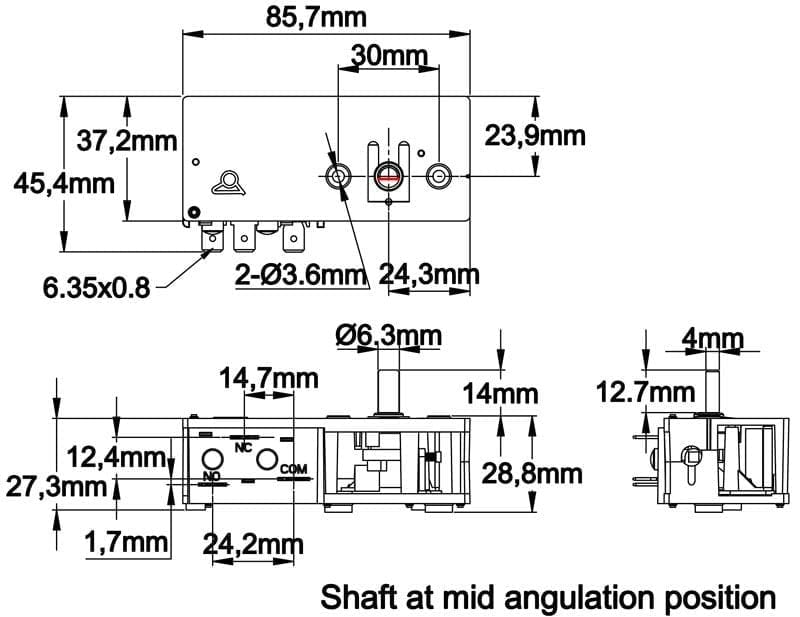

Dimensions 85.7 × 45.4 × 42.8 mm
Type de contact

, ,

Matière des contacts

,

Pouvoir de coupure

Température de fonctionnement min (°C)

Température de fonctionnement max (°C)

Description

ÉLÉMENT DE MESURE: Film polymère hygroscopique avec traitement spécial, garantissant une réponse rapide, une longue durée de vie et une grande stabilité

BOITIER: Compact, en Makrolon chargé fibre de verre, bonne résistance à l’humidité et aux conditions climatiques, excellente isolation électrique. Ne pas utiliser dans des applications avec risque de condensation

FIXATION: par deux vis entre axe 30 mm. En standard ce boitier comporte aussi une fixation arrière par deux vis de même entre axe.

RÉGLAGE: par axe plastique dia 6.4 mm avec méplat de 4.5 mm, centré sur l’entre axe de 30 mm. La longueur de l’axe, la position et la longueur duméplat peuvent  être réalisés selon spécification (frais d’outillage).

ROTATION DE L’AXE DE RÉGLAGE: Rotation mécanique de 295°.

PLAGE DE RÉGLAGE:

  • Pour la plage de 20 à 80%, répartition de la plage de réglage sur 235° angulaire, augmentation de la valeur du point de consigne par rotation antihoraire de la manette
  • Pour la plage de 10 à 60% répartition de la plage de réglage sur 224° angulaire, augmentation de la valeur du point de consigne par rotation horaire de la

ÉTALONNAGE: en milieu de plage à 42% d’humidité relative et 22°C. Pré- cision au point d’étalonnage : +/-5% d’humidité relative. Positions mini et maxi avec blocage mécanique du contact.

CONTACT:

Existe en 3 configurations de contact :

  • Contact inverseur, le contact NF (NC) s’ouvre lorsque l’humidité relative passe au-dessus de la valeur du point de consigne (applications en hu- midification), le contact NO se ferme lorsque l’humidité relative passe au- dessus de la valeur de consigne (applications en déshumidification ou en ventilation)
  • Contact NF (NC): s’ouvre lorsque l’humidité relative passe au-dessus de la valeur du point de consigne (applications en humidification),
  • Contact NO: se ferme lorsque l’humidité relative passe au-dessus de la valeur de consigne (applications en déshumidification ou en ventilation)

Existe en deux matières de contact :

  • Contacts argent plaqué or, recommandés lorsque le produit doit être stocké longtemps en ambiance humide ou doit commander des circuits électroniques
  • Contacts argent: recommandés lorsque le produit doit couper des charges

RACCORDEMENT ÉLECTRIQUE: par languettes 6.35 x 0.8 mm.

CONDITIONS D’UTILISATION:

  • Température ambiante : 5 à 40°C
  • Humidité : 5 à 95%(sans condensation)

POUVOIR DE COUPURE :

  • UL et CSA:6A résistif, 20A LRA, 7A FLA, 240V
  • CE : 6A résistif, (3.7A inductif) 250V

OPTIONS: Modification de l’angulation, inversement du sens de rotation, axe avec dimensions spécifiques (avec minimum de commande et /ou frais d’outillage)

RÉFÉRENCES:
