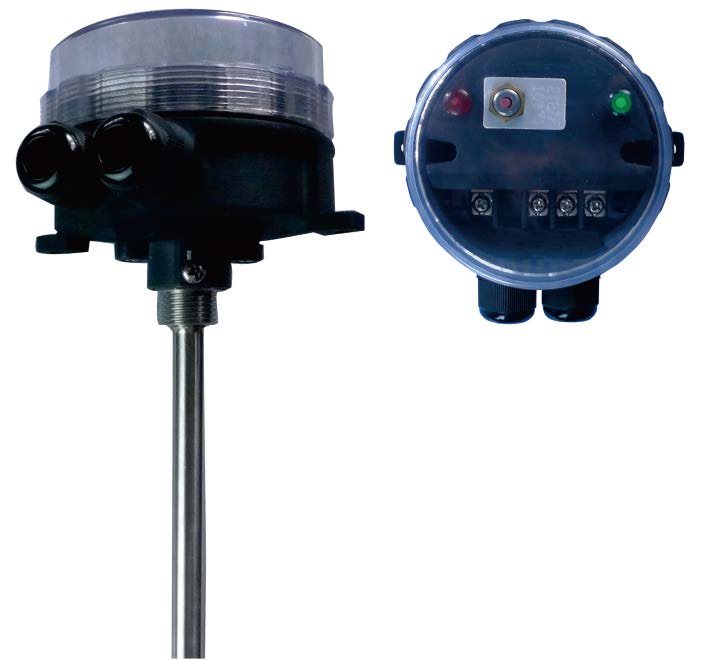

Limiteur fixe à réarmement manuel, à canne, IP65, IK10

Limiteur de température, à canne, à sécurité positive, sous boitier plastique IP66, IK10
Limiteur fixe à réarmement manuel, à canne, IP66, IK10
– Installations dans lesquelles la résistance aux fortes chutes d’eau est requise. Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Ces limiteurs à canne à dilatation de liquide peuvent être utilisés pour une utilisation en sécurité de température haute de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour la sécurité de température haute. de veines d’air, en environnement industriel non explosif.
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Indice de protection mécanique | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible |
Description
Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
IP66, IK10 | Réarmement manuel | Mécanique | SPNC | canne | ![]() |
YF4LNC |
Matière | ![]() |
![]() |
![]() |
![]() |
||
PA66 & PC |
Applications:
– Installations dans lesquelles la résistance aux fortes chutes d’eau est requise. Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Ces limiteurs à canne à dilatation de liquide peuvent être utilisés pour une utilisation en sécurité de température haute de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour la sécurité de température haute. de veines d’air, en environnement industriel non explosif.
-Limiteur non réglable.
Boitier: Degré de protection IP 66 : étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV.
Action: Thermostat de sécurité à réarmement manuel, à sécurité positive
Valeurs d’étalonnage:
- 80±8°C (176±15°F),
- 90±8°C (194±15°F),
- 110±8°C (230±15°F).
Autres valeurs possibles entre 30°C et 110°C (85°F et 230°F).
Réglage: Réglage fixe scellé, non modifiable par l’utilisateur
Elément sensible: Bulbe et capillaire à dilatation de liquide sous doigt de gant en laiton nickelé, filetage ½” BSPT, avec gaine dia extérieur 8mm. La partie inférieure du boitier est munie de deux vis de pression permettant le montage et le démontage des doigts de gants standards (Voir la gamme des doigts de gants en laiton et en inox compatibles dans la section accessoires)
Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin).
Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégrés
Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).
Mise à la terre : Borne à vis interne

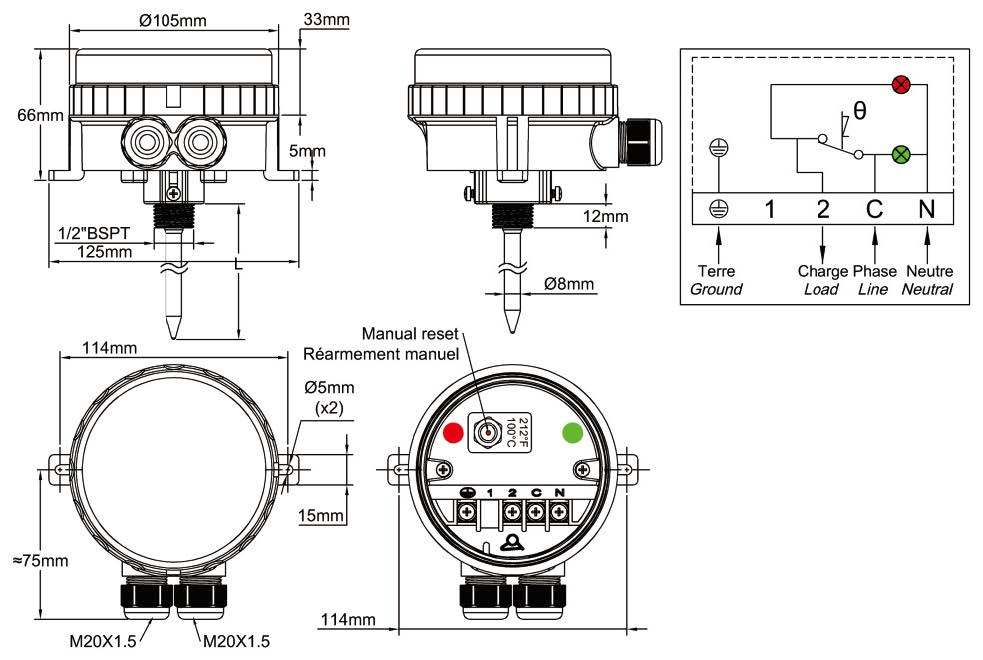

Fixation: Par le filetage du doigt de gant ou par deux pattes entre axe 114mm pour vis dia 4 à 5mm.
Identification: Plaque d’identification sur face arrière. Le point d’étalonnage est imprimé en °C et en °F à côté du bouton de réarmement.
Contact: Ouverture par élévation de température.
Pouvoir de coupure: 16A résistif. 250/400V alt.
- Durée de vie électrique > 6.000 cycles.
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, voir la fiche technique du thermostat 8L
Références principales
Température d’étalonnage°C (°F) | Références | Température minimale de réarmement°C (°F) | Longueur du doigt de gant(L, mm) | Longueur thermosensible(mm) | Température maxi sur la canne °C (°F) |
80±8°C (176±15°F) | YF4LNC25080823UD | 52°C (126°F) | 230 | 87 | 105°C (221°F) |
80±8°C (176±15°F) | YF4LNC25080830UD | 52°C (126°F) | 300 | 87 | 105°C (221°F) |
80±8°C (176±15°F) | YF4LNC25080845UD | 52°C (126°F) | 450 | 87 | 105°C (221°F) |
80±8°C (176±15°F) | YF4LNC25080860UD | 52°C (126°F) | 600 | 87 | 105°C (221°F) |
90±8°C (194±15°F) | YF4LNC25090823UD | 60°C (140°F) | 230 | 87 | 115°C (239°F) |
90±8°C (194±15°F) | YF4LNC25090830UD | 60°C (140°F) | 300 | 87 | 115°C (239°F) |
90±8°C (194±15°F) | YF4LNC25090845UD | 60°C (140°F) | 450 | 87 | 115°C (239°F) |
90±8°C (194±15°F) | YF4LNC25090860UD | 60°C (140°F) | 600 | 87 | 115°C (239°F) |
110±8°C (230±15°F) | YF4LNC25110823UD | 75°C (167°F) | 230 | 87 | 135°C (275°F) |
110±8°C (230±15°F) | YF4LNC25110830UD | 75°C (167°F) | 300 | 87 | 135°C (275°F) |
110±8°C (230±15°F) | YF4LNC25110845UD | 75°C (167°F) | 450 | 87 | 135°C (275°F) |
110±8°C (230±15°F) | YF4LNC25110860UD | 75°C (167°F) | 600 | 87 | 135°C (275°F) |
Téléchargements
Fiche technique
