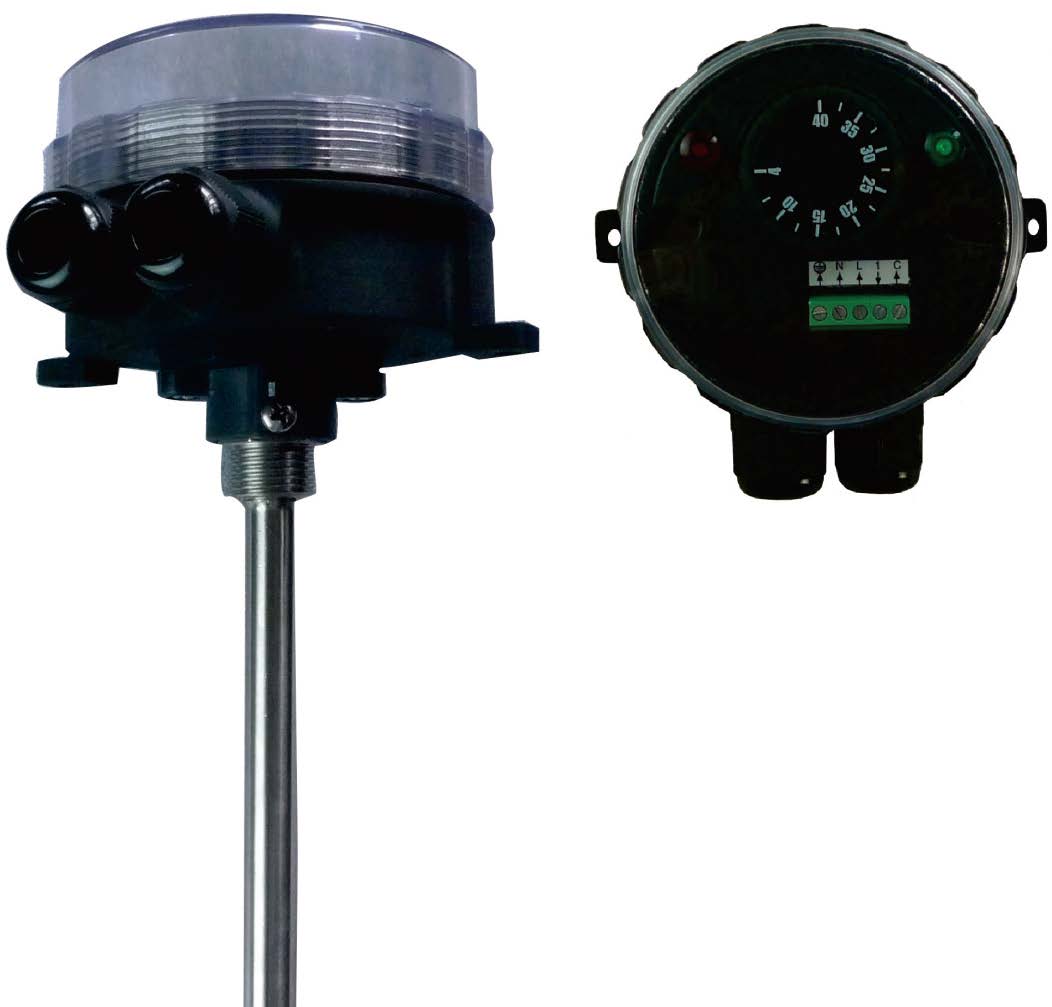

Thermostats électroniques à canne IP66, IK10
Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Régulation avec différentielle faible et action tout ou rien, en applications générales en environnement industriel non explosif, température de liquides ou de gaz.
| Matière du boitier | |
|---|---|
| Couleur | |
| Indice de protection IP | |
| Indice de protection mécanique | |
| Type de contact | |
| Pouvoir de coupure | |
| tension | |
| Durée de vie électrique (Nb de cycles en conditions nominales) | |
| type de prise de mesure | |
| Elément sensible | |
| Différentiel (°C) | |
| ajustement du point de consigne | |
| longueur de la canne (mm) | |
| Matière de la canne |
| Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
| IP66, IK10 | Régulation | Electronique | SPNO ou SPNC | Canne |  |
YF42NC & YF44NC |
| Matière |  |
 |
 |
 |
||
| PA66 & PC |
Applications:
Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Régulation avec différentielle faible et action tout ou rien, en applications générales en environnement industriel non explosif, température de liquides ou de gaz.
Ces thermostats à canne électroniques peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air.
Très faible différentielle
Boitier: Degré de protection IP 66: étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique, dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV.
Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.
Action: Thermostat électronique de régulation à microprocesseur, action tout ou rien.
Plages de réglage: 4-40°C (40-105°F); 30-90°C (85-195°F); 30-110°C (85-230°F);
Différentielle: La différentielle est préréglée au minimum, mais peut être augmentée par un potentiomètre situé sous le bouton de réglage du point de consigne.
Elément sensible: NTC (10KOhms @25°C), diamètre 5mm sous doigt de gant en laiton nickelé, filetage ½” BSPT, avec gaine dia extérieur 8mm. Température maximale admissible sur la canne 120°C (250°F). La partie inférieure du boitier est muni de deux vis de pression permettant le montage et le démontage des doigts de gants standards (Voir la gamme des doigts de gants en laiton et en inox compatibles dans la section accessoires).
Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. L’alimentation 230V phase et neutre est nécessaire pour ces lampes témoins).
Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégrés
Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).
Mise à la terre : Borne à vis interne

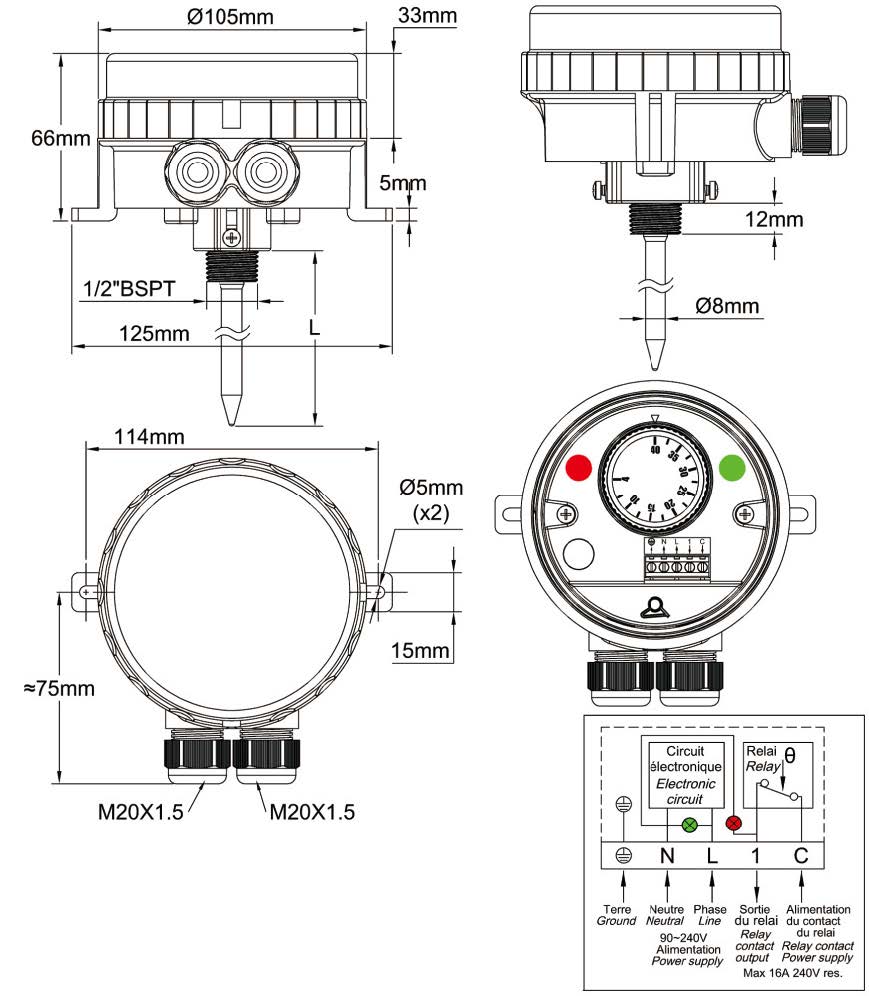

Fixation: Par le filetage du doigt de gant ou par deux pattes entre axe 114mm pour vis dia 4 à 5mm
Identification: Plaque d’identification sur face arrière
Contact: 16A (2,6), 250V alternatif. Contact à ouverture ou à fermeture.
La version avec contact à fermeture par élévation de température permet de mettre en marche un système de refroidissement. La version avec contact à ouverture par élévation de température permet de couper un système de chauffage.
Durée de vie électrique: > 100.000 cycles.
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 2PE2N6.
Références principales
Téléchargements
Fiche technique
