Limiteur fixe à réarmement manuel, à canne, IP65, IK10

Ces limiteurs à canne à dilatation de liquide peuvent être utilisés pour une utilisation en sécurité de température haute de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour la sécurité de température haute. de veines d’air, en environnement industriel non explosif.

-Le réarmement interne est adapté aux appareils ne demandant pas de réarmements fréquents.

-Insensible aux fortes vibrations.

-Limiteur non réglable.

Matière du boitier

Couleur

Indice de protection IP

Indice de protection mécanique

longueur de la canne (mm)

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP65, IK10 Réarmement manuel Mécanique SPNC Canne Y1S8L&   Y1R8L
Matière
Aluminum

Applications:

Ces limiteurs à canne à dilatation de liquide peuvent être utilisés pour une utilisation en sécurité de température haute de tuyauteries et de réservoirs avec montage dans un doigt de gant, ainsi que pour la sécurité de température haute. de veines d’air, en environnement industriel non explosif.

-Le réarmement interne est adapté aux appareils ne demandant pas de réarmements fréquents.

-Insensible aux fortes vibrations.

-Limiteur non réglable.

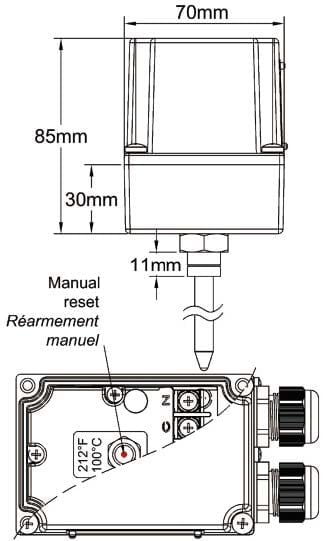

Boitier: Aluminium, IP65, IK10. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.

Action: Thermostat de sécurité à réarmement manuel, à sécurité positive

Valeurs d’étalonnage: 80±8°C (176±15°F), 90±8°C (194±15°F), 110±8°C (230±15°F), 130±8°C (266±15°F), 150±8°C (302±15°F), 175±8°C (347±15°F), 220±11°C (428±20°F), 270±13°C (518±23°F), 300±15°C (572±27°F).

Autres valeurs possibles entre 30°C et 320°C (85°F et 610°F)

Réglage: Réglage fixe scellé, non modifiable par l’utilisateur

Elément sensible: Canne à dilatation de liquide. Cette canne possède une partie non active dite zone neutre permettant la traversée d’isolants et de calorifuge. La canne est munie d’un bossage permettant le montage de doigts de gants standards, de refroidisseur ou de brides. (Voir doigts de gants dans la section accessoires

Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).

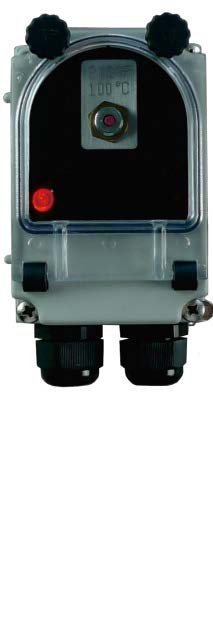

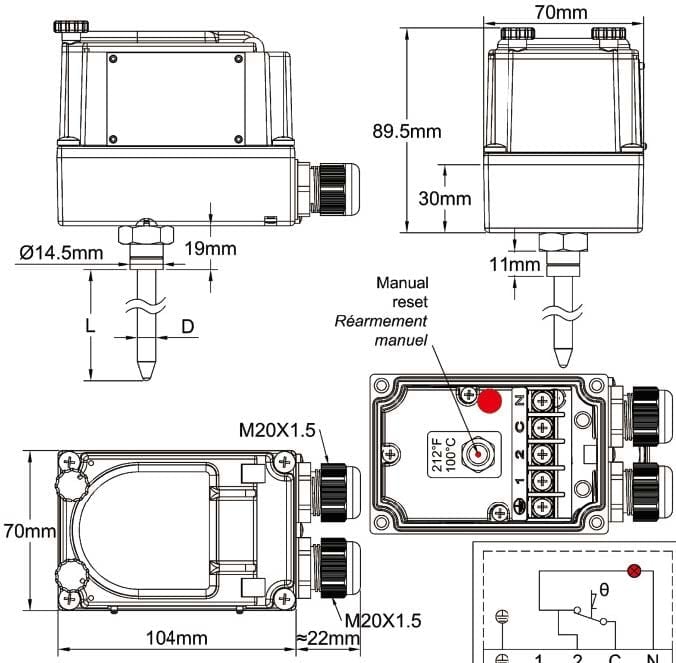

Lampe témoin: Permet de visualiser l’état de sortie du contact du limiteur. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin)

Alimentation électrique: 2 presse-étoupes M20, PA66 noir.

Mise à la terre : Interne et externe

Identification: Plaque d’identification métallique, rivetée. Le point d’étalonnage est imprimé en °C et en °F à côté du bouton de réarmement.

Contact: Ouverture par élévation de température

Pouvoir de coupure: 16A résistif. 250/400V alt.

  • Durée de vie électrique > 6.000 cycles.

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, voir la fiche technique du thermostat 8L

Références principales

*Au-dessus de 200°C nous recommandons de placer un refroidisseur référence 66RF07015 ou 66RF0701F12 entre le canne et le boitier (voir accessoires). Attention : Ce refroidisseur diminue de 70mm la longueur utile de la canne.
