Capteur de température pour milieux très corrosifs, IP66
Capteur pour régulation électronique de température des bains de traitements de surface ou liquides corrosifs, milieux marins, locaux d’élevage.
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
type de prise de mesure | |
longueur de la canne (mm) | |
Matière de la canne |
Applications principales
Capteur pour régulation électronique de température des bains de traitements de surface ou liquides corrosifs, milieux marins, locaux d’élevage.

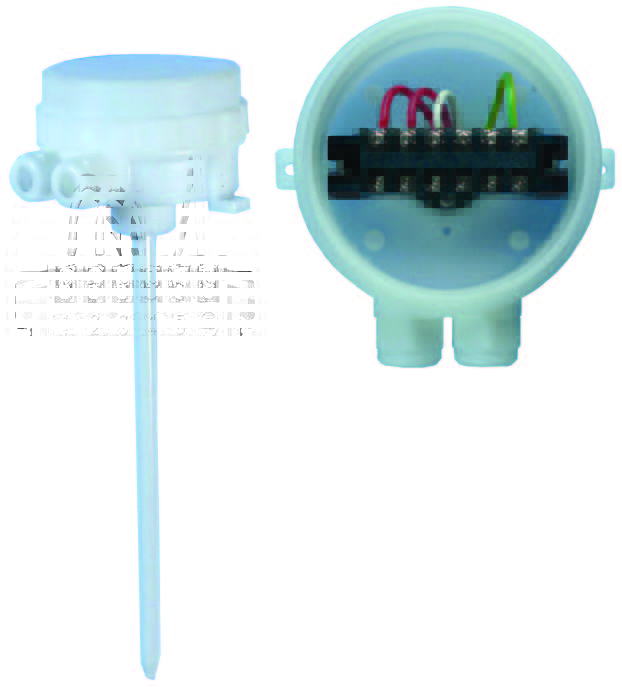

Boitier: Degré de protection IP 66 (étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières) selon EN 60529, dia 105 mm hauteur 66mm (Hors accessoires et presse-étoupes), en matière plastique. Afin de supprimer les risques de corrosion du boitier, il ne comporte aucune pièce métallique en contact avec le milieu extérieur. Joint de couvercle et garniture de presse-étoupes en EPDM. Joint de canne en élastomère fluoro-carboné FKM (Viton). Le couvercle est dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots.
Types de capteurs de température possibles :
- NTC (10KOhms @25°C), β=3380),
- Pt100 (classe A),
- Pt1000 (classe A),
- thermocouple J,
- thermocouple K.
Température maximale sur la canne: 120°C (250°F).
Raccordement électrique : Passage des câbles par deux presse-étoupes M20 et raccordement interne sur bornier à vis.
Dimensions de la canne : Diamètre extérieur (D) avant gainage de protection anticorrosion éventuel: 10mm. Longueur (L): 230, 300, 450, 600, 800mm. (1000mm réalisable sur demande).
Matières et protection de la canne :
- Inox 316L sans gainage
- Titane
- Inox 316L, gainage par PTFE thermo-rétractable, épaisseur 4 à 0.6mm
Fixation:
- Par le filetage 1” BSPT sous la tête (Permet un montage étanche en traversée de paroi lorsqu’il est utilisé avec un contre- écrou 1” et joint disponibles en accessoire)
- Par platine plastique orientable, permettant un montage en bord de cuve (Disponible en accessoire)
- Par les deux oreilles du boitier (2 trous dia 5mm entre-axe 113 mm)
Variantes de matière du capot et du boitier :
- Corps et capot en PA66 chargé fibre de verre (noir): convient pour la plupart des applications en milieu peu ou moyennement corrosif, jusqu’à 90°C. Excellente résistance mécanique du boitier (IK10). Très bonne résistance aux
- Corps et capot en PP orange (polypropylène): Très bonne tenue aux bases fortes, bonne tenue aux Pour utilisation sur des liquides jusqu’à 90°C. Résistance mécanique du boitier réduite (IK7)
- Corps et capot en PVDF (blanc): Pour utilisation à des températures de bains supérieures à 90°C et jusqu’à 110°C, ou à des produits chimiques fortement oxydants par exemple électrolyte au chrome ou solution d’acide nitrique (HNO3). Résistance mécanique du boitier réduite (IK7)
Option de capteurs: Convertisseur de mesure incorporé. (Non disponible avec les sondes NTC)
Options de protection des cannes : (voir aussi tableau ci-dessous)
- Inox 316L-Ti sans gainage
- Inox 316L, sous protection de surface en dépose chimique, FEP épaisseur 2 à 0.4mm
- Inox 316L, sous protection de surface en dépose chimique, PFA épaisseur 2 à 0.4mm
- Inox 316L, sous protection de surface en dépose chimique, PTFE épaisseur 05 à 0.1mm
- Inox 316L, sous protection de surface en dépose chimique, ETFE épaisseur 2 à 0.4mm
Réalisations spéciales : Ce boitier peut recevoir un capot transparent en polycarbonate à la place du capot opaque.
Références principales
Références principales avec canne inox 316L gainé PTFE thermo-rétractable
Type de capteur | Longueur de canne (L, mm) | Boitier PA66 noir | Boitier PP orange | Boitier PVDF blanc |
NTC (10KOhms @25°C) | 230 | TYN2NN000120231P | TYN2PP000120231P | TYN2VV000120231P |
NTC (10KOhms @25°C) | 300 | TYN2NN000120301P | TYN2PP000120301P | TYN2VV000120301P |
NTC (10KOhms @25°C) | 450 | TYN2NN000120451P | TYN2PP000120451P | TYN2VV000120451P |
NTC (10KOhms @25°C) | 600 | TYN2NN000120601P | TYN2PP000120601P | TYN2VV000120601P |
NTC (10KOhms @25°C) | 800 | TYN2NN000120801P | TYN2PP000120801P | TYN2VV000120801P |
Pt100 | 230 | TYSANN000120231P | TYSAPP000120231P | TYSAVV000120231P |
Pt100 | 300 | TYSANN000120301P | TYSAPP000120301P | TYSAVV000120301P |
Pt100 | 450 | TYSANN000120451P | TYSAPP000120451P | TYSAVV000120451P |
Pt100 | 600 | TYSANN000120601P | TYSAPP000120601P | TYSAVV000120601P |
Pt100 | 800 | TYSANN000120801P | TYSAPP000120801P | TYSAVV000120801P |
Pt1000 | 230 | TYBANN000120231P | TYBAPP000120231P | TYBAVV000120231P |
Pt1000 | 300 | TYBANN000120301P | TYBAPP000120301P | TYBAVV000120301P |
Pt1000 | 450 | TYBANN000120451P | TYBAPP000120451P | TYBAVV000120451P |
Pt1000 | 600 | TYBANN000120601P | TYBAPP000120601P | TYBAVV000120601P |
Pt1000 | 800 | TYBANN000120801P | TYBAPP000120801P | TYBAVV000120801P |
Thermocouple J | 230 | TYC0NN000120231P | TYC0PP000120231P | TYC0VV000120231P |
Thermocouple J | 300 | TYC0NN000120301P | TYC0PP000120301P | TYC0VV000120301P |
Thermocouple J | 450 | TYC0NN000120451P | TYC0PP000120451P | TYC0VV000120451P |
Thermocouple J | 600 | TYC0NN000120601P | TYC0PP000120601P | TYC0VV000120601P |
Thermocouple J | 800 | TYC0NN000120801P | TYC0PP000120801P | TYC0VV000120801P |
Thermocouple K | 230 | TYP0NN000120231P | TYP0PP000120231P | TYP0VV000120231P |
Thermocouple K | 300 | TYP0NN000120301P | TYP0PP000120301P | TYP0VV000120301P |
Thermocouple K | 450 | TYP0NN000120451P | TYP0PP000120451P | TYP0VV000120451P |
Thermocouple K | 600 | TYP0NN000120601P | TYP0PP000120601P | TYP0VV000120601P |
Thermocouple K | 800 | TYP0NN000120801P | TYP0PP000120801P | TYP0VV000120801P |
Modification des références selon les options de gainage de la sonde
316L sans gainage | 316L-Ti sans gainage | Titane | 316L+ FEP
0.2 ~ 0.4mm* |
316L+ PFA
0.2 ~ 0.4mm* |
316L+ PTFE
0.05 ~ 0.1mm* |
316L+ ETFE
0.2 ~ 0.4mm* |
xxxxxxxxxxxxxxxU | xxxxxxxxxxxxxxxV | xxxxxxxxxxxxxxxW | xxxxxxxxxxxxxxxQ | xxxxxxxxxxxxxxxR | xxxxxxxxxxxxxxxS | xxxxxxxxxxxxxxxT |
*MOQ 100 pièces
Accessoires
Ecrou 1” BSPP épaisseur 5mm | Platine de montage en bord de cuve, épaisseur 10mm (Son montage se fait avec un écrou 1”) | Joint 1” pour montage étanche en traversé de paroi avec écrou 1” |
Référence en PA66: 66YFHN1N | Référence en PA66: 66YFMB1N | Référence en FKM (Viton): 66YGA1F |
Référence en PP: 66YFHN1P | Référence en PP: 66YFMB1P | |
Référence en PVDF: 66YFHN1V | Référence en PVDF: 66YFMB1V |
