Maillons fusibles eutectiques en cuivre, pour charges moyennes

Ces maillons fusibles ont un temps de réponse moyen, entre 3 minutes 25 secondes et 3 minutes 30 secondes, pour une vitesse de montée en température de 20°C/min depuis 25°C, et leur épaisseur de métal par rapport aux modèles a été augmentée afin de leur donner une résistance suffisante pour leur utilisation dans des mécanismes démultiplicateurs supportant une contrainte maximale de 300DaN. L’utilisation du cuivre rouge au lieu du laiton leur donne une meilleure résistance à la corrosion mais en augmente notablement le prix.



charge permanente admissible (DaN)

, , ,

Matière première

Epaisseur (mm)

Entre-axe (mm)

, , ,

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Description



Ces maillons fusibles ont un temps de réponse moyen, entre 3 minutes 25 secondes et 3 minutes 30 secondes, pour une vitesse de montée en température de 20°C/min depuis 25°C, et leur épaisseur de métal par rapport aux modèles a été augmentée afin de leur donner une résistance suffisante pour leur utilisation dans des mécanismes démultiplicateurs supportant une contrainte maximale de 300DaN. L’utilisation du cuivre rouge au lieu du laiton leur donne une meilleure résistance à la corrosion mais en augmente notablement le prix.

Matière : Cuivre électrolytique

Protection de surface : Surface nue non protégée

Conformité ROHS : Ces fusibles sont réalisables dans deux versions

  • Non conformes ROHS, utilisant des alliages traditionnels contenant du plomb et du cadmium, pour les températures 68°C (155°F) ; 72°C (162°F) ; 96°C (205°F) ; 103°C (218°F) ; 120°C (248°F).
  • Conformes ROHS, utilisant des alliages ternaires à base de bismuth, étain et indium, (le coût élevé de l’indium rend ces modèles 2 à 3 fois plus coûteux que les modèles Non-Rohs) pour les températures 60°C (140°F) ; 72°C (162°F) ; 79°C (174°F) ; 109°C (228°F) ; 117°C (242°F)

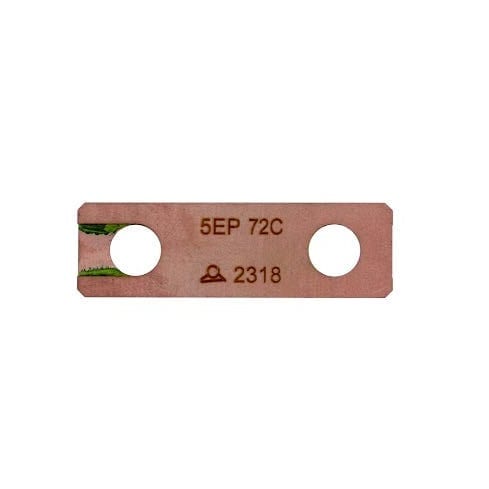

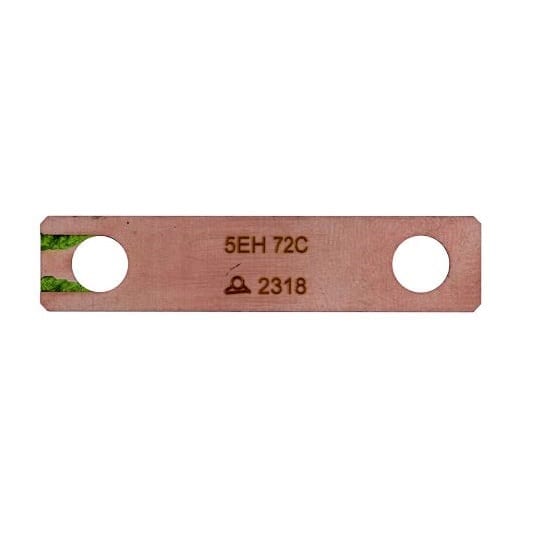

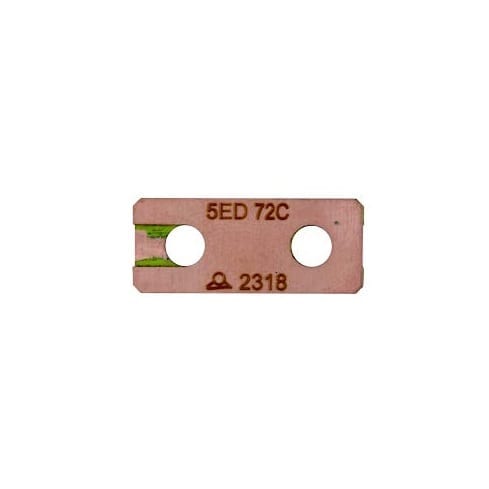

Identification : Modèle, température en °C et date de fabrication sont frappés sur chaque maillon fusible

Essais de fonctionnement :

  • Résistance mécanique à la température ambiante : conforme et vérifiée à 100% en production (Norme interne)
  • Température de déclenchement sous charge statique : conforme et vérifiée par prélèvement statistique en production (Norme interne).
  • Temps de déclenchement en montée en température sous charge : conforme et vérifié par prélèvement statistique en cours de production. (Selon ISO 10294-4)

-Tenue à la charge 1h à 60°C ou 90°C : conforme et vérifiée par prélèvement statistique en production (Essai selon ISO 10294-4)

  • Déclenchement sous charge minimale : conforme et vérifié par prélèvement statistique en production (Essai selon UL33)

Résistance au brouillard salin : Conformément à la norme ISO 9227-2012, soumis à un brouillard formé de 20% en poids de chlorure de sodium dans l’eau distillée, à 35°C pendant 5 jours (120h), les maillons fusibles conservent leur aptitude à la fonction, dans les temps de réponse spécifiés par la norme.

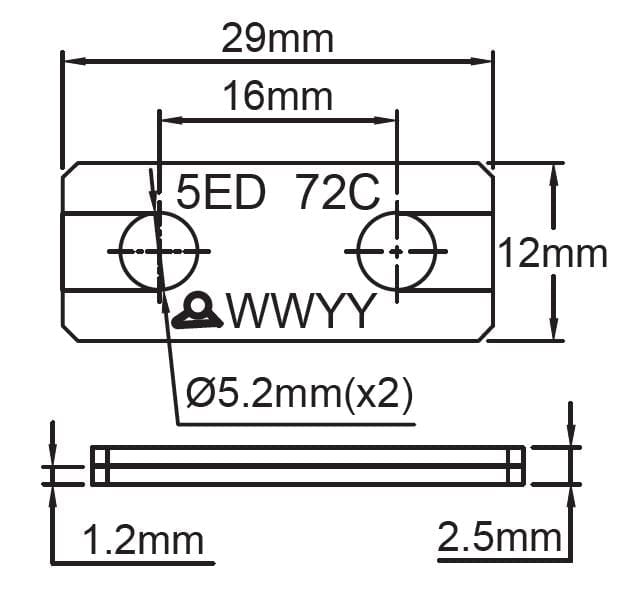

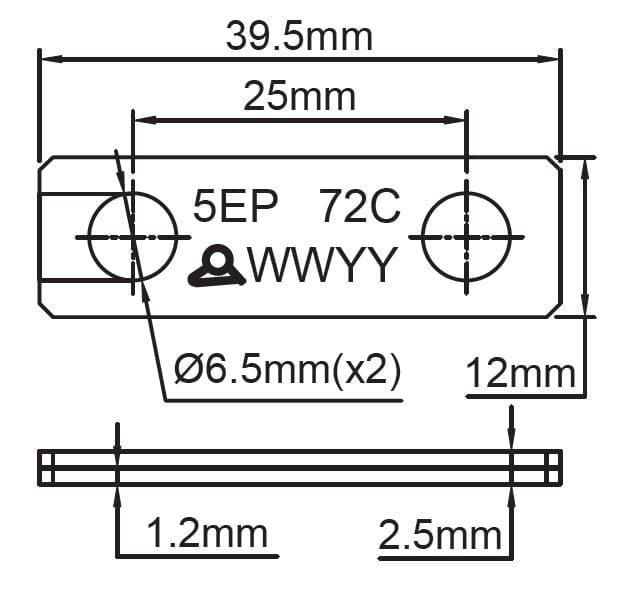

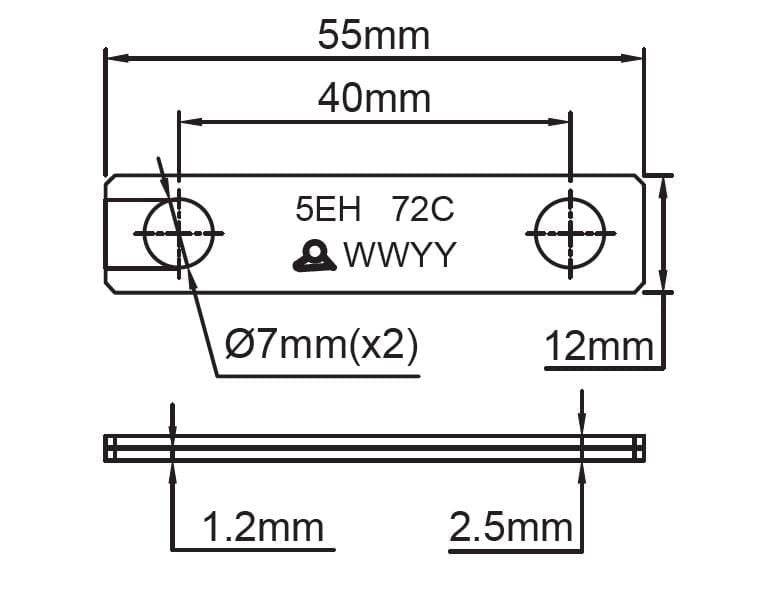

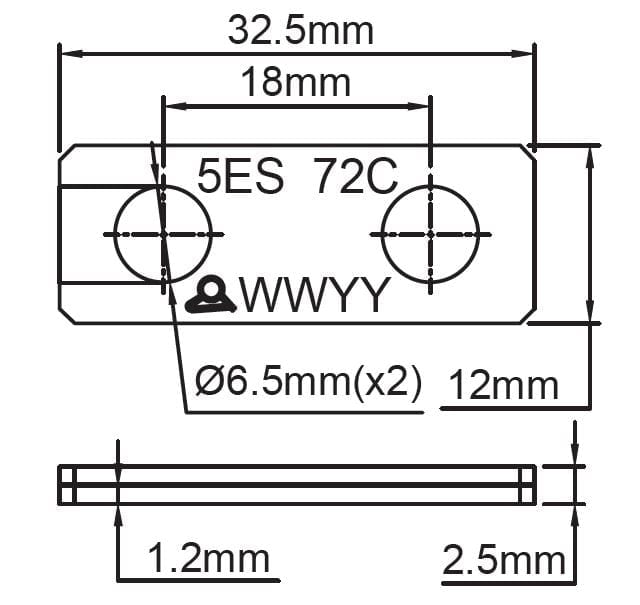

Type 5ED 5ES 5EP 5EH
Surface de soudure (mm²) 280 290 370 545
Charge maximale permanente admissible* (DaN) 28 29 37 54
Charge minimale d’ouverture 4N 4N 4N 4N
Charge de rupture mécanique à 25°C (DaN) 165 165 165 165
Temps de réponse selon ISO 10294-4 sous charge maximale** 3 min. 30 sec. 3 min. 30 sec. 3 min. 25 sec. 3 min. 30 sec.

*La charge maximale permanente admissible dépend de la composition de l’alliage et de la température. Les valeurs sont données à titre informatif uniquement, et pour un alliage eutectique à 72°C non ROHS. Les alliages dont les températures sont inférieures à 72°C et ceux dont les composants sont ROHS comportent en général une forte proportion d’indium, qui réduit fortement la résistance mécanique.

En outre les valeurs de charge mécanique permanente sont limitées à 1/3 de la charge de rupture mécanique à 25°C

** Valeurs mesurées dans notre propre équipement de test sur des maillons à 72°C. La méthode d’essai et l’équipement sont conformes aux normes ISO10294-4 et ISO DIS 21925-1 2017, fig. C1.

En outre les valeurs de charge mécanique permanente sont limitées à 1/3 de la charge de rupture mécanique à 25°C.
