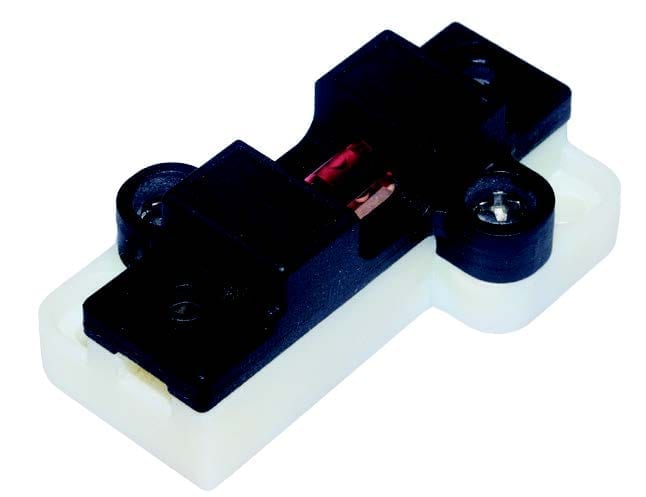

Systèmes d’alarme électrique de détection d’incendie miniature à ampoule thermo-frangible

Système simplifié de détection d’incendie dans les locaux. Système actionnant des contacts électriques permettant la signalisation à distance ainsi que la commande simultanée d’asservissements électriques tels que vérins électriques, moteurs électriques ou ventouses magnétiques, réalisant l’ouverture ou fermeture de conduite de conditionnement d’air, de portes et d’ouvrants en façade ou en toitures.



Matière des contacts

,

Type de contact

tension

, ,

Pouvoir de coupure

, ,

Température de déclenchement (°C)

, , , , ,

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Description

Applications

Système simplifié de détection d’incendie dans les locaux. Système actionnant des contacts électriques permettant la signalisation à distance ainsi que la commande simultanée d’asservissements électriques tels que vérins électriques, moteurs électriques ou ventouses magnétiques, réalisant l’ouverture ou fermeture de conduite de conditionnement d’air, de portes et d’ouvrants en façade ou en toitures.

Caractéristiques principales

Partie thermosensible : Ampoule thermo-frangible.

Fonctionnement : La rupture de l’ampoule actionne un contact électrique.

Montage : Boitier comportant 2 pattes de fixation permettant le montage au mur ou au plafond.

Contact électrique : A ouverture lors de la rupture du bulbe.

Pouvoir de coupure : 16A(4A) 250V alt. ; 10A(1A) 400V alt. ; 4A(100mA) 24 et 48VCC. Compatible avec les ventouses magnétiques 24V et 48V, 500 N.

L’utilisation d’un contact en argent plaqué or évite l’oxydation, et permet l’utilisation sur des circuits électroniques bas niveau.

NB : l’utilisation sur des circuits en tension supérieure à 12V et sous une intensité supérieure à 1A peut vaporiser la couche d’or protectrice.

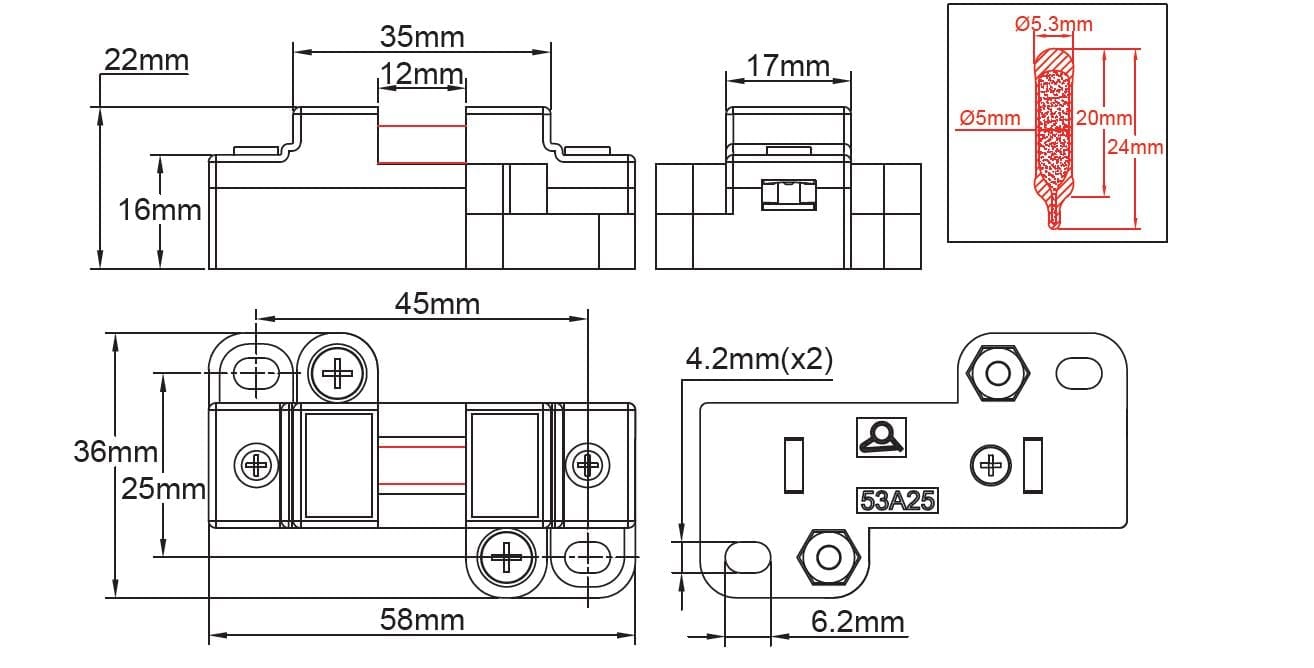

Boitier : Corps en céramique 17 x 58 x 22 mm avec couvercle en PA66 noir résistant aux UV,

  • Inflammabilité : UL94V0 et GWFI 960°C.
  • Température de déformation sous charge : 225°C (Iso 75-2, 1,8Mpa).
  • Classe de température ambiante T200°C.

Raccordement électrique : Sur bornier à vis 2.5mm².

Maintenance : Le remplacement du bulbe thermo-frangible de 5x20mm est possible après dévissage du couvercle en PA66.

Options : Personnalisation et étiquetage client, couvercle plastique couleur rouge ou crème.
