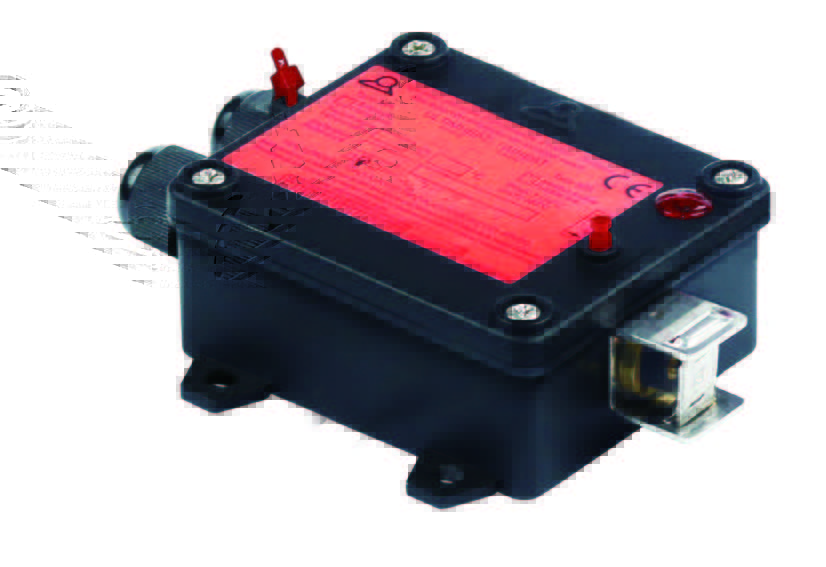

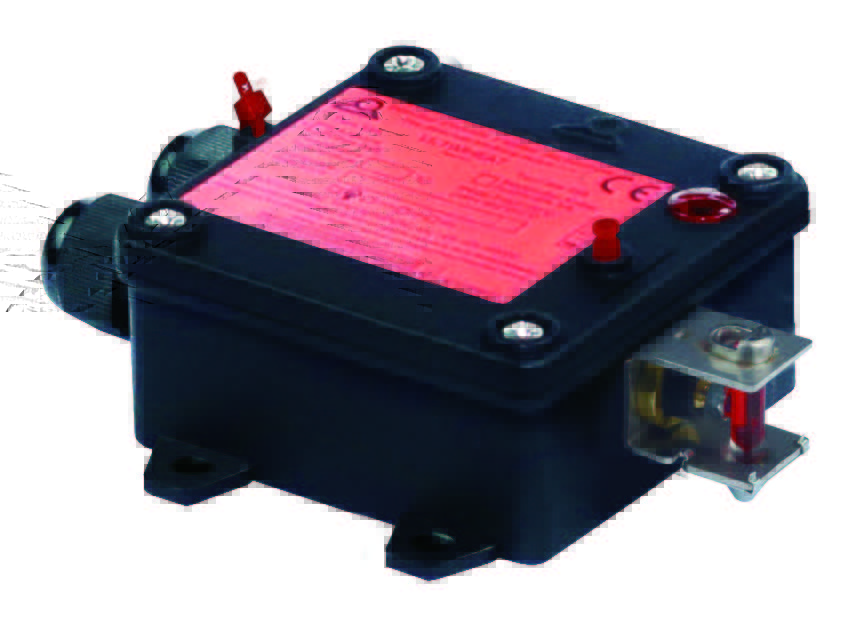

Systèmes d’alarme électrique de détection d’incendie à ampoule thermo-frangible ou à maillon fusible, montage mural
Détection d’incendie dans les locaux. Système actionnant des contacts électriques permettant la signalisation à distance ainsi que la commande simultanée d’asservissements électriques tels que vérins électriques, moteurs électriques ou ventouses magnétiques, réalisant l’ouverture ou fermeture de conduites de conditionnement d’air, de portes et d’ouvrants en façades ou en toitures.
Matière des contacts | |
---|---|
Type de contact | |
tension | |
Pouvoir de coupure | |
Température de déclenchement (°C) | |
Indice de protection IP | |
Indice de protection mécanique |
Description
Applications
Détection d’incendie dans les locaux. Système actionnant des contacts électriques permettant la signalisation à distance ainsi que la commande simultanée d’asservissements électriques tels que vérins électriques, moteurs électriques ou ventouses magnétiques, réalisant l’ouverture ou fermeture de conduites de conditionnement d’air, de portes et d’ouvrants en façades ou en toitures.
Caractéristiques principales
Partie thermosensible : Ampoule thermo-frangible ou fusible à alliage eutectique.
Fonctionnement : La rupture de l’ampoule ou la fusion du maillon actionne, par l’intermédiaire d’un poussoir en céramique, un interrupteur électrique.
Montage : Boitier comportant 4 pattes de fixation amovibles, permettant le montage au mur ou au plafond. Si le montage s’effectue sur une platine particulière, 4 taraudages M4 sont disponibles à cet effet sur la face arrière, en enlevant les pattes de fixation.
Orientation : La partie sensible à la température (ampoule ou maillon) est montée sur un support en acier inoxydable orientable de 90°en 90° permettant de la positionner dans le sens le plus favorable au flux d’air.
Contact électrique : A double rupture brusque et à deux circuits indépendants, l’un normalement ouvert et l’autre normalement fermé. L’écartement total des contacts est supérieur à 3mm, correspondant à une déconnexion complète selon les normes CEI.
Pouvoir de coupure : 16A(4A) 250V alt. ; 10A(1A) 400V alt. ; 4A(100mA) 24 et 48VCC. Compatible avec les ventouses magnétiques 24V et 48V, 500 N.
(Version avec contacts plaqués or pour circuits électroniques bas niveau disponible sur demande).

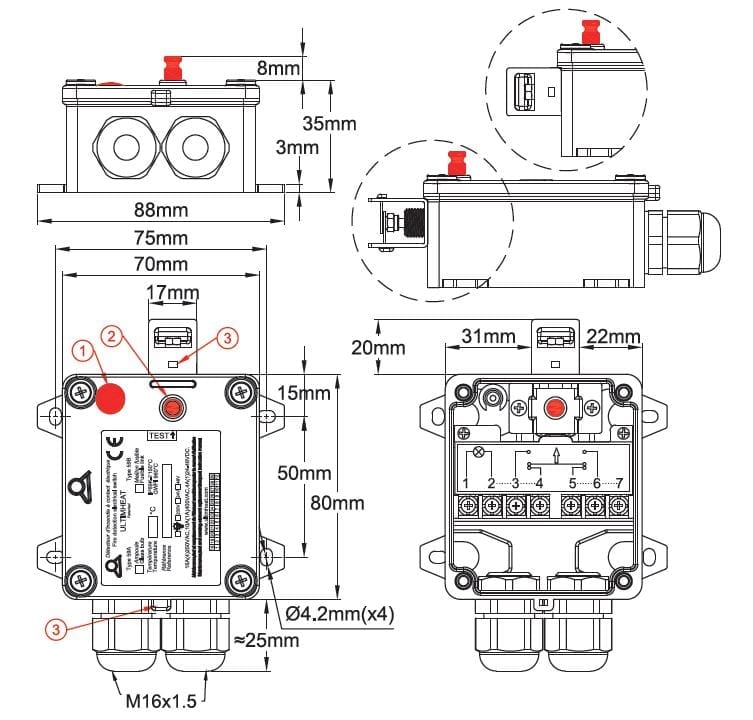

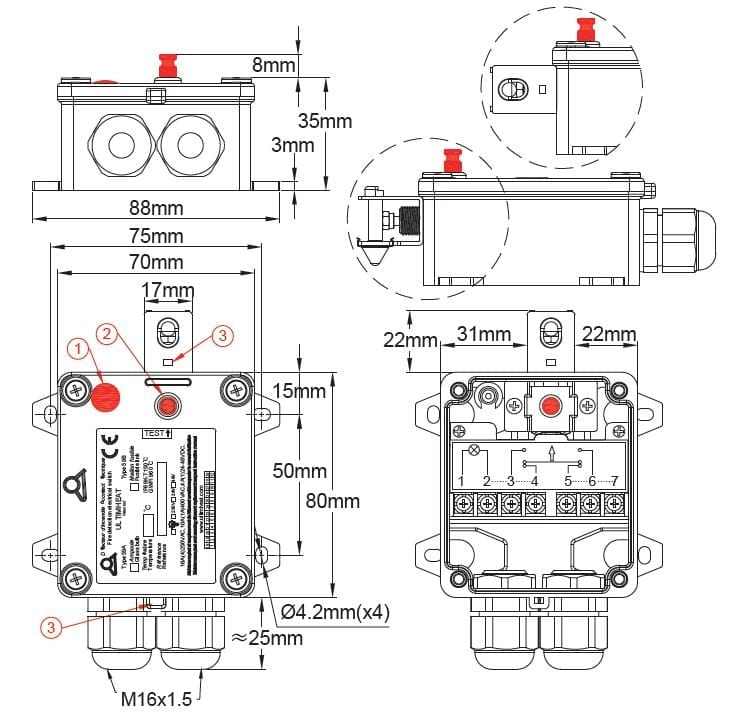

Boitier : 70 x 80 x 40mm en PA66 noir résistant aux UV, avec vis de couvercle imperdables en acier inoxydable.
- Inflammabilité : UL94V0 et GWFI 960°C.
- Température de déformation sous charge : 225°C (Iso 75-2, 1,8Mpa).
- Classe de température ambiante T150°C.
- Résistance à la corrosion supérieure à 1000 heures au brouillard salin à 5%.
- Etanchéité : La classe la plus élevée, IP69K (lavable au nettoyeur à haute pression à eau chaude).
- Résistance au choc : La classe la plus élevée, IK10 (Sauf support inox des parties sensibles à la température et les ampoules en verre).
Raccordement électrique : Sur bornier à vis, 7 bornes 2.5mm². Livré avec un jeu d’un shunt trois voies et un shunt deux voies, permettant les différentes solutions d’arrangement de contacts et de raccordement. Sortie de câble par deux presse-étoupes M16.
Maintenance :
- Remplacement de la partie sensible à la température simple et sans
- Un bouton de test accessible de l’extérieur (en option) permet de vérifier instantanément le fonctionnement de l’interrupteur sans aucun démontage.
- Le boitier comporte un emplacement pour la pose de scellés empêchant une ouverture non autorisée.
- Les parties sensibles à la température peuvent également recevoir un scellé empêchant un remplacement non autorisé.
Visualisation : En option, lampe témoin 230 V, 24V ou 48V. Cette lampe témoin peut permettre de visualiser la présence de tension sur la ligne, paramètre critique pour les systèmes de détection par fermeture de contact.
Capteur déporté : Cet appareil, dans sa version avec ampoule thermo-frangible, existe aussi avec capteur déporté pour utilisation en traversée de paroi pour conduits de conditionnement d’air (voir série 59A8).
Autres options : Sortie par un seul presse-étoupe. Personnalisation et étiquetage client.
Schémas de câblage
Principales références
Appareils à ampoule thermo-frangible (Type 59A)
Température de déclenchement | Référence sans lampe témoin, sans bouton de test | Référence sans bouton de test, avec lampe témoin 230V* | Référence avec bouton de test, sans lampe témoin | Référence avec bouton de test et lampe témoin 230V** |
Sans ampoule | 59A70PS1630003C | 59A71PS1630003C | 59A7AP2S1630003C | 59A7BP2S1630003C |
57°C (135°F) ampoule
orange |
59A70PS1630573C | 59A71PS1630573C | 59A7AP2S1630573C | 59A7BP2S1630573C |
68°C (155°F) ampoule
rouge |
59A70PS1630683C | 59A71PS1630683C | 59A7AP2S1630683C | 59A7BP2S1630683C |
79°C (174°F) ampoule
jaune |
59A70PS1630793C | 59A71PS1630793C | 59A7AP2S1630793C | 59A7BP2S1630793C |
93°C (199°F) ampoule verte | 59A70PS1630933C | 59A71PS1630933C | 59A7AP2S1630933C | 59A7BP2S1630963C |
141°C (286°F) ampoule
bleue |
59A70PS1631413C | 59A71PS1631413C | 59A7AP2S1631413C | 59A7BP2S1631413C |

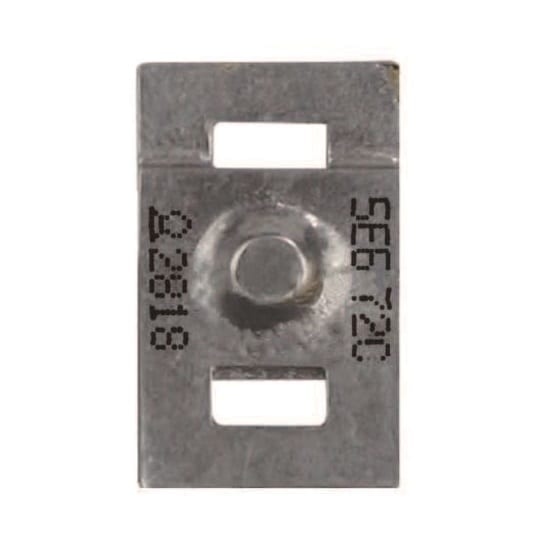

Appareils à maillon à alliage eutectique (Type 59B)
Température de déclenchement | Référence sans lampe témoin, sans bouton de test | Référence sans bouton de test, avec lampe témoin 230V* | Référence avec bouton de test, sans lampe témoin | Référence avec bouton de test et lampe témoin 230V** |
Sans maillon fusible | 59B70PS1630003C | 59B71PS1630003C | 59B7AP2S1630003C | 59B7BP2S1630003C |
70°C (158°F), alliage non
Rohs |
59B70PS1630703C | 59B71PS1630703C | 59B7AP2S1630703C | 59B7BP2S1630703C |
72°C (162°F), alliage Rohs | 59B70PS1630723C | 59B71PS1630723C | 59B7AP2S1630723C | 59B7BP2S1630723C |
92°C (198°F), alliage non
Rohs |
59B70PS1630923C | 59B71PS1630923C | 59B7AP2S1630923C | 59B7BP2S1630923C |
96°C (205°F), alliage non
Rohs |
59B70PS1630963C | 59B71PS1630963C | 59B7AP2S1630963C | 59B7BP2S1630963C |
138°C (280°F), alliage Rohs | 59B70PS1631383C | 59B71PS1631383C | 59B7AP2S1631383C | 59B7BP2S1631383C |
*- Pour modèles sans bouton de test, avec lampe témoin 24V remplacer 1P par 2P dans la référence.
– Pour modèles sans bouton de test, avec lampe témoin 48V remplacer 1P par 3P dans la référence.
** – Pour modèles avec bouton de test, avec lampe témoin 24V remplacer BP par CP dans la référence.
– Pour modèles avec bouton de test, avec lampe témoin 48V remplacer BP par DP dans la référence.
Références des pièces de rechange*
