Cannes thermiques à levier poussant pour clapets coupe-feu, à maillon fusible eutectique

Cannes thermiques à levier poussant pour clapets coupe-feu, à ampoule thermo-frangible
Cannes thermiques à levier tirant pour clapets coupe-feu, à ampoule thermo-frangible

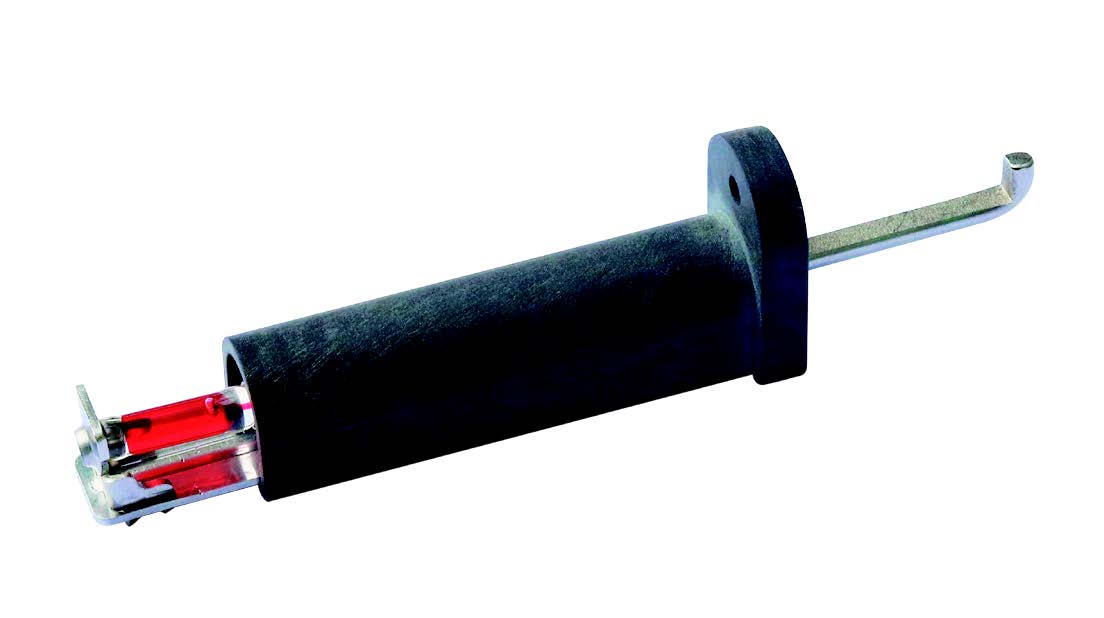

Ces cannes thermiques sont destinées à assurer la fermeture des clapets coupe-feu utilisés sur les conduits de ventilation mécanique. Leur importante force de commande permet de déverrouiller le ressort de fermeture du clapet. Autonomes et ne demandant aucune alimentation électrique, ces appareils sont particulièrement simples et fiables. Ils sont obligatoires pour tous les clapets devant répondre à la norme NF-S 61.937. Les bulbes thermo-frangibles n’étant pas sujets au fluage, leur remplacement périodique n’est pas nécessaire.
Description
Ces cannes thermiques sont destinées à assurer la fermeture des clapets coupe-feu utilisés sur les conduits de ventilation mécanique. Leur importante force de commande permet de déverrouiller le ressort de fermeture du clapet. Autonomes et ne demandant aucune alimentation électrique, ces appareils sont particulièrement simples et fiables. Ils sont obligatoires pour tous les clapets devant répondre à la norme NF-S 61.937. Les bulbes thermo-frangibles n’étant pas sujets au fluage, leur remplacement périodique n’est pas nécessaire.
Longueur droite (A) de la tige d’actionnement avant déclenchement : 30mm ou 25mm
Course de la tige d’actionnement lors du déclenchement : ≥ 20 mm
Force de traction de la tige d’actionnement : ≥ 15 DaN (en début de course)
Orientation du coude de la tige d’actionnement (B) : Alignée avec l’axe de la vis de fixation. Autres orientations possibles de 15 en 15 degrés angulaires (Minimum de commande applicable).
Communication avec le milieu extérieur : Les mécanismes sont équipés d’une paroi à faible fuite, séparant le milieu du conduit de ventilation de celui du milieu extérieur.

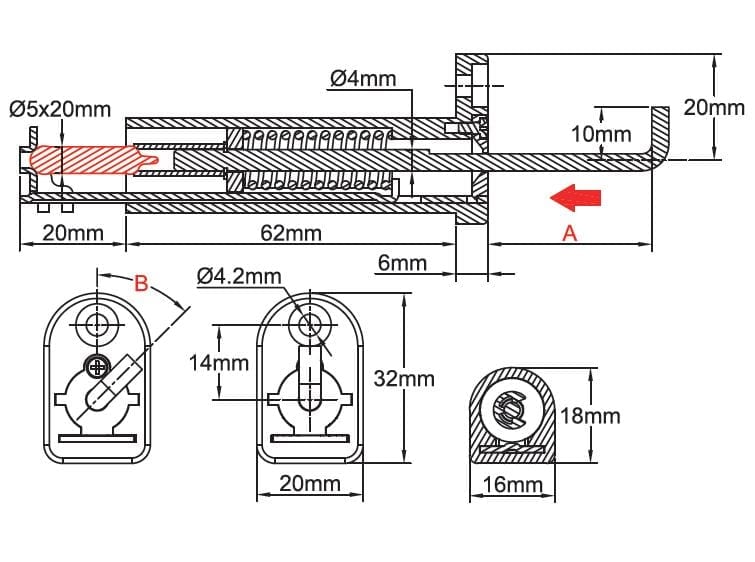

Montage : En traversée de paroi de la conduite de ventilation, avec maintien en position par vis M4 ou vis auto-taraudeuse de dimensions similaires. Voir le plan de découpe de tôlerie ci-dessous
Perçage de montage (mm) |
![]() |
Matière du corps : PA66 chargé fibre de verre, tenue en température 200°C
Matière du mécanisme : Acier inoxydable Aisi 304
Conformité ROHS : Ces mécanismes sont conformes ROHS
Identification : Modèle et date de fabrication sont frappés sur chaque mécanisme. Lorsqu’ils sont équipés d’une ampoule thermo-frangible, celle-ci possède sa propre identification par couleur (voir les fiches techniques des ampoules).
Résistance au brouillard salin : Conformément à la norme ISO 9227-2012, soumis à un brouillard formé de 20% en poids de chlorure de sodium dans l’eau distillée, à 35°C pendant 5 jours (120h), les mécanismes conservent leur aptitude à la fonction.
Références principales
Température | Longueur A | Référence | Longueur A | Référence |
Sans bulbe thermo-frangible | 25mm | 51A2006215PE0000 | 30mm | 51A2006215PF0000 |
57°C (135°F) | 25mm | 51A20062152E0570 | 30mm | 51A20062152F0570 |
68°C (155°F) | 25mm | 51A20062152E0680 | 30mm | 51A20062152F0680 |
79°C (174°F) | 25mm | 51A20062152E0790 | 30mm | 51A20062152F0790 |
93°C (199°F) | 25mm | 51A20062152E0930 | 30mm | 51A20062152F0930 |
141°C (286°F) | 25mm | 51A20062152E1410 | 30mm | 51A20062152F1410 |
Téléchargements
Fiches techniques
Plans
