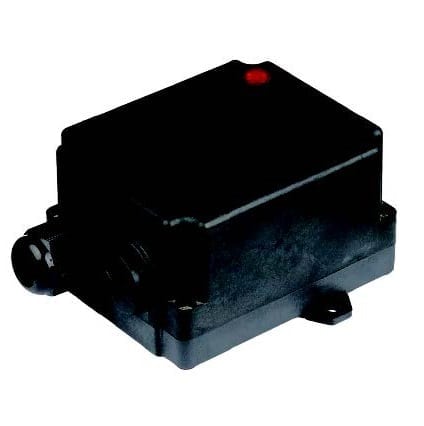

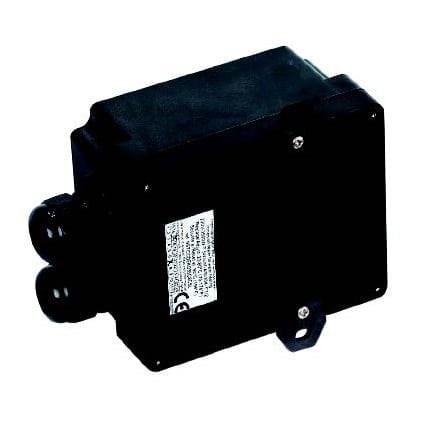

Boitier de capteur de température, de thermostat ou de détecteur de niveau en PA66, Y3B1

Ce boitier convient pour une intégration de capteur de température, détecteur de niveau ou de thermostat.

Dimensions 105 × 88 × 58.5 mm
Indice de protection IP

Indice de protection mécanique

Matière du boitier

Volume (cm³)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Description

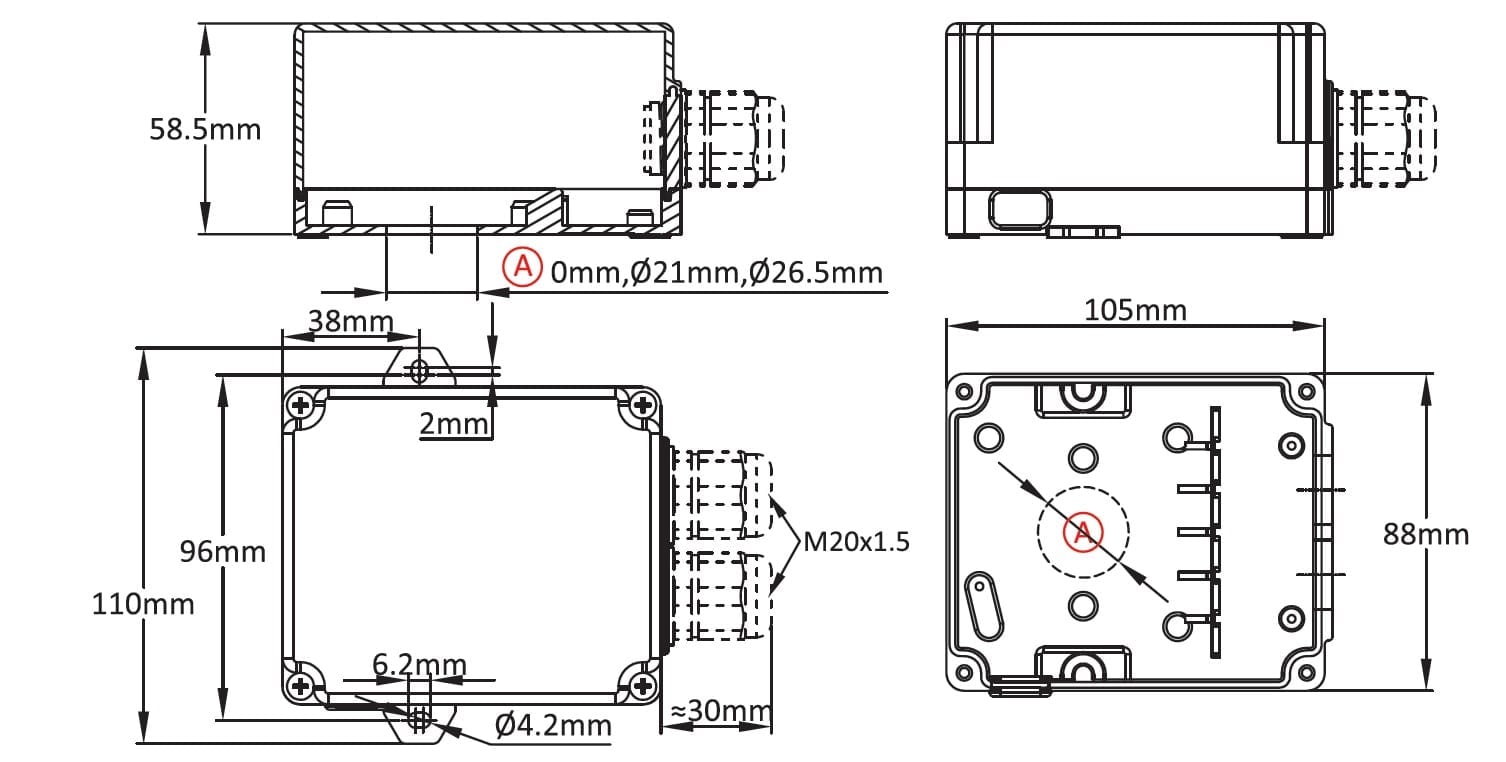

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Ce boitier convient pour une intégration de capteur de température, détecteur de niveau ou de thermostat.

Dimensions: 105 x 88 x 58.5mm

Volume: 550 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10



Références principales



Un modèle 3D, au format .stp, du boitier est disponible sur demande.

Téléchargements

Fiche technique

Plans

AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.

Bases pratiques associées à ce produit

  • Les classes de protection

    Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
  • Propriétés principales des matières plastiques usuelles utilisées dans les boîtiers

    Les boîtiers classiques, uniquement composés de 5 faces et d’un couvercle, demandent un aménagement long et coûteux, et faisant la plupart du temps l’impasse sur les nécessités de l’application : sécurité, résistance au feu, à la pénétration d’eau, aux chocs, aux UV, à la température, etc...
  • Installation des thermostats

    Le bon fonctionnement d’un thermostat dépend d’abord du bon choix du composant, mais aussi des conditions de son installation.
  • Dispositifs d’accès pour réglage ou réarmement

    Il est souvent nécessaire, lorsque les appareils comportent un système de réglage ou un réarmement, de pouvoir y avoir accéder, sans avoir besoin de dévisser le couvercle du boitier. Une solution est d’utiliser des boitiers avec un hublot ou portillon s’ouvrant facilement, tout en protégeant l’utilisateur contre les contacts électriques. Cette solution est possible pour les boitiers de grande taille. Pour les boîtiers de petite taille, des dispositifs particuliers ont été développés.
