Thermostats pour montage sur tuyauteries de diamètre 30 à 70mm, avec deux lampes témoins, IP55
Ce thermostat est muni d’une partie sensible en laiton nickelé en forme de V permettant de le placer au contact d’une tuyauterie, et deux pattes permettant de monter un ressort de serrage sur la tuyauterie.
Peut être utilisé sur des tuyaux de 30 à 70 mm de diamètre.
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Type de contact | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
ajustement du point de consigne |
Description
Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
IP55 | Régulation | Mechanical | SPNC | Tuyauterie | ![]() |
Y2H& Y2P |
Matière | ![]() |
![]() |
![]() |
![]() |
||
PC-ABS |
Ce thermostat est muni d’une partie sensible en laiton nickelé en forme de V permettant de le placer au contact d’une tuyauterie, et deux pattes permettant de monter un ressort de serrage sur la tuyauterie.
Peut être utilisé sur des tuyaux de 30 à 70 mm de diamètre.

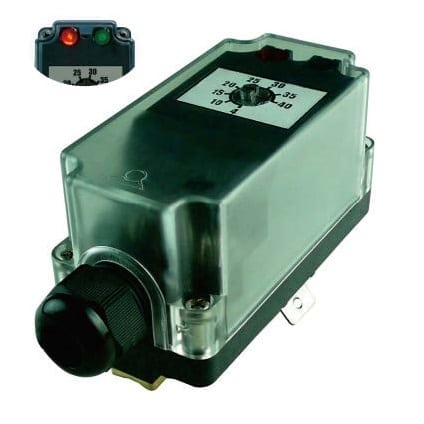

Boitier: En PC-ABS chargé fibre de verre, UL94-V0. Haute résistance à l’impact et aux UV. IP65, avec joint d’étanchéité sur l’axe du thermostat pour les modèles à réglage extérieur. Les modèles à réglage interne comportent un couvercle en polycarbonate transparent permettant de voir l’état des lampes témoins et le réglage du point de consigne.
Alimentation électrique: Presse étoupe M20, PA66 noir, pour câbles de 6 à 12 mm.

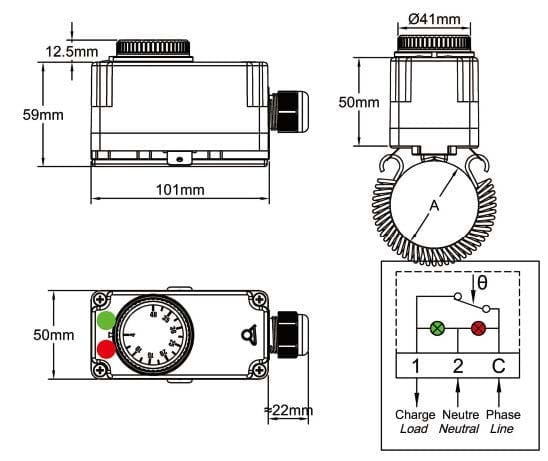

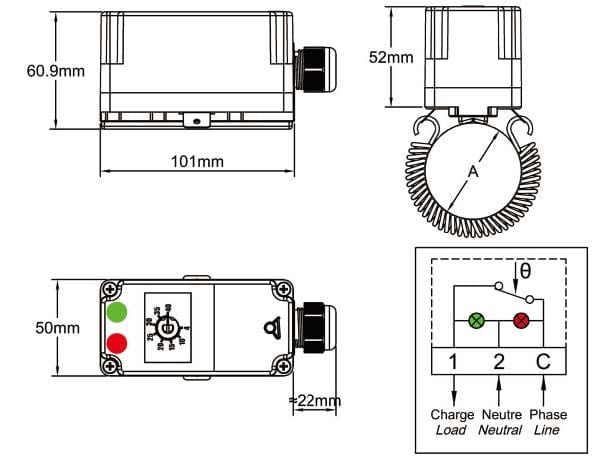

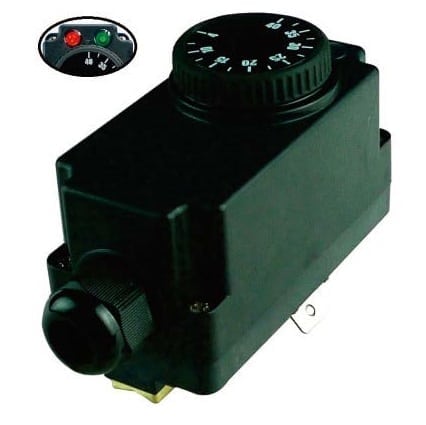

Réglage: Par manette graduée en °C pour les modèles à réglage extérieur, par cadran gradué et réglage tournevis pour les modèles à réglage interne. Les modèles avec manette externe avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.
Elément sensible: Bulbe à dilatation de liquide situé dans la partie inférieure en laiton nickelé en contact avec la tuyauterie.
Plages de réglage: 30-90°C (85-195°F), 30-110°C (85-230°F)
Lampes témoins: permettent de visualiser la présence de tension d’alimentation et l’état de sortie du contact du thermostat (L’alimentation 230V phase et neutre est nécessaire pour les lampes témoin).
Raccordement électrique: Sur bornier à vis (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne). En option, un bornier auxiliaire peut être adapté, comportant 3 bornes de neutre.
Fixation: Par ressort sur tuyauterie
Contact: A ouverture par élévation de température.
Pouvoir de coupure, charges résistives:
- 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
Pouvoir de coupure, charges inductives:
- 2,6A 250V 50 ~60Hz: >100000 cycles
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G.
Références principales
Plages de réglage °C (°F) | Références avec réglage externe | Références avec réglage interne | Différentielle °C (°F) |
30-90°C (85-195°F) | Y2H8GD030090AA8J | Y2P8GD030090AA8J | 2.5±1 (4,5±1,8) |
30-110°C (85-230°F) | Y2H8GD030110AA8J | Y2P8GD030110AA8J | 2.5±1 (4,5±1,8) |
Version avec bornier de terre auxiliaire: remplacer D0 par D1 dans la référence
Téléchargements
Fiche technique
