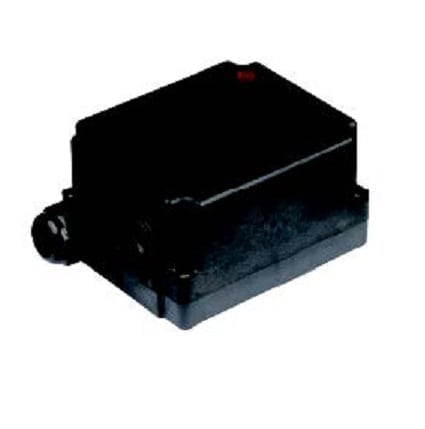

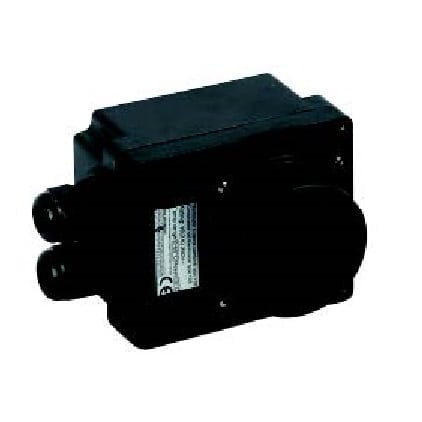

Boitier de thermoplongeur en PA66, destiné aux réservoirs de chauffe-eau commerciaux, Y3B2
Ce boitier convient pour une intégration de thermoplongeur.
Dimensions | 105 × 88 × 84.5 mm |
---|---|
Indice de protection IP | |
Matière du boitier | |
Volume (cm³) |
Description

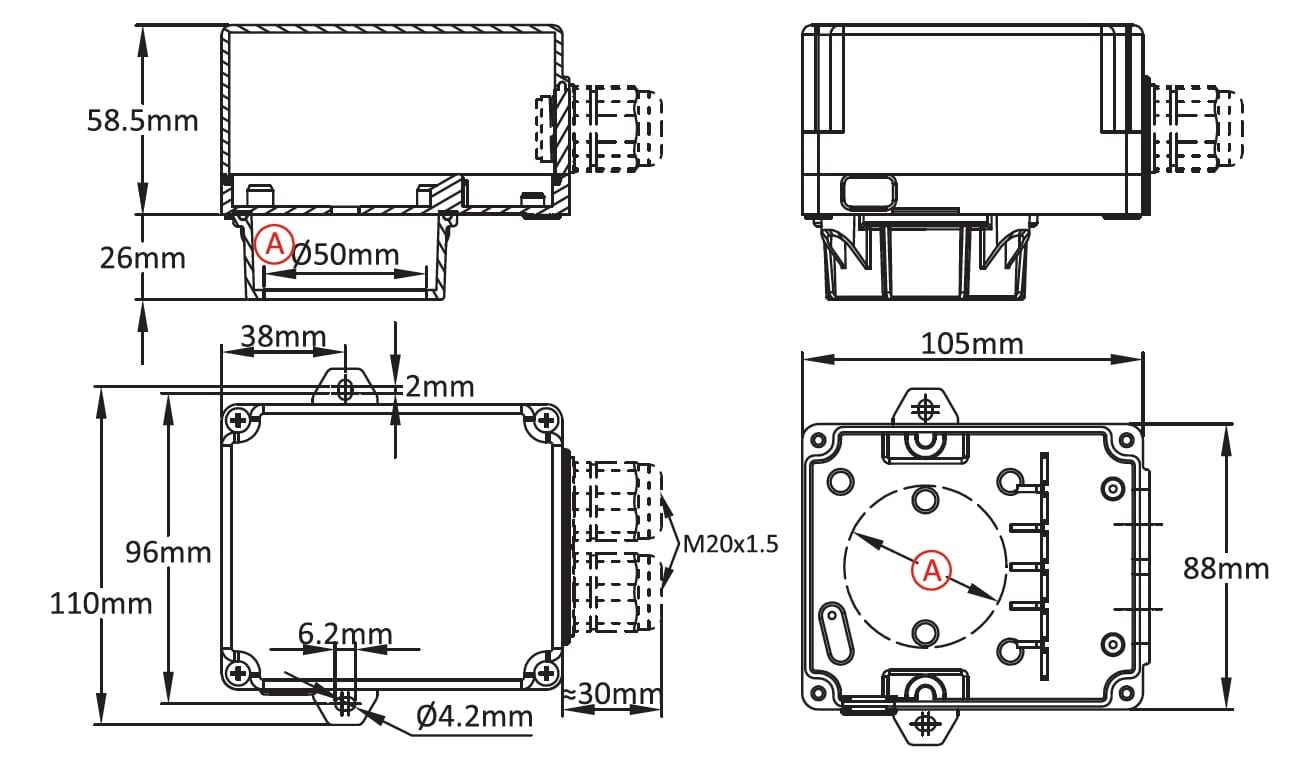

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Ce boitier convient pour une intégration de thermoplongeur.
Dimensions: 105 x 88 x 84.5mm
Volume: 633 cm³
Matière: PA66
Indice de protection: IP69K
Indice de résistance mécanique: IK10
Références principales
A (mm) | Références |
50 | Y3B2500022C0000T |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
