Thermostat de régulation unipolaires (Type électroménager) – Série 8G
Thermostat à bulbe et capillaire à intégrer, nouvelle plage de température jusqu’à 500°C.
Poids | 0.8 kg |
---|---|
Dimensions | 43 × 35 × 29 mm |
Pouvoir de coupure | |
diamètre du bulbe | |
Matière du bulbe |
Description

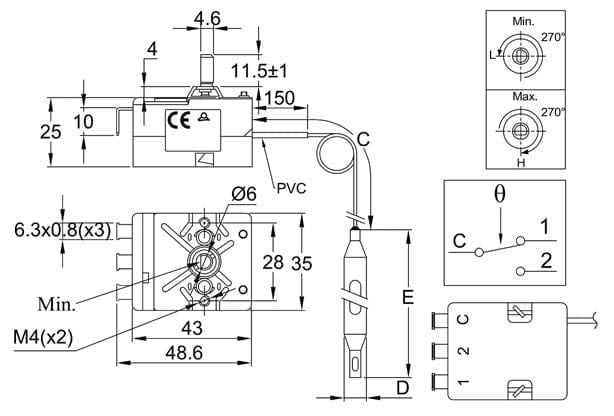

Dimensions du boitier: 43 x 35 x 29 mm (bornes non comprises)
Bulbe et capillaire: Acier inoxydable, avec gainage PVC du capillaire sur 150mm. Rayon de courbure mini 5mm. Le capillaire des plages au-dessus de 400°C n’est pas gainé.
Elément de mesure: Bulbe et capillaire à remplissage liquide de type hydrocarbure.
Attention: Les plages au-dessus de 400°C sont remplies avec un eutectique sodium-potassium. En cas de rupture du bulbe ou du capillaire, ce mélange est auto-inflammable à la température ambiante en présence d’eau ou d’humidité.
Bornes: Languettes 6.3 x 0.8 pliées à 90°. Languettes droites ou bornes à vis M4 possibles sur demande (Minimum de commande applicable). La disposition des bornes ainsi que leur alignement permet l’utilisation d’un connecteur (Compatible avec bornes plates ou pliées à 90°)
Réglage: par axe longueur 11.5 mm, diamètre 6 avec méplat de 4.6. Autres longueurs, réglage fixe ou par tournevis sur demande.
Montage: par bride 2 trous M4 entre axe 28mm.
Mise à la terre: Taraudage M4 sur la platine de montage
Contact: Unipolaire inverseur
Pouvoir de coupure, charges résistives:
-Contact à ouverture par hausse (C-1):
- 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
-Contact à fermeture par hausse (C-2):
6A 250V 50 ~60Hz: >100000 cycles.
Pouvoir de coupure, charges inductives:
-Contact à ouverture par hausse (C-1):
- 2,6A 250V 50 ~60Hz: >100000 cycles.
-Contact à fermeture par hausse (C-2):
- 0.6 A 250V 50 ~60Hz: >100000 cycles.
RÉFÉRENCES PRINCIPALES
Références avec différentielle standard | Plage de température (°C/°F) | Longueur du capillaire (C, mm) | Diamètre du bulbe (D, mm) | Longueur du bulbe (E, mm) | Différentielle (°C/°F) | Température maxi sur le bulbe(°C/°F) |
8GB-35035AO60001 | -35+35°C (-30+95°F) | 1500 | 6 | 120±5 | 1,6±1°C (2,9±2°F) | 60°C (140°F) |
8GB-35035AA60001 | -35+35°C (-30+95°F) | 250 | 6 | 120±5 | 1,6±1°C (2,9±2°F) | 60°C (140°F) |
8GB-10040AO60001 | -10+40°C (15-105°F) | 1500 | 6 | 107±5 | 1,5±1°C (2,7±2°F) | 70°C (158°F) |
8GB-10040AA60001 | -10+40°C (15-105°F) | 250 | 6 | 107±5 | 1,5±1°C (2,7±2°F) | 70°C (158°F) |
8GB004040AQ30001 |
4-40°C (40-105°F) |
250 |
Queue de cochon, spire dia 30mm |
55±10 |
1±0.5°C (1,8±1°F) | 70°C (158°F) |
8GB004040AA80001 | 4-40°C (40-105°F) | 250 | 8 | 85±5 | 1±0.5°C (1,8±1°F) | 70°C (158°F) |
8GB004040AO60001 | 4-40°C (40-105°F) | 1500 | 6 | 120±5 | 1±0.5°C (1,8±1°F) | 70°C (158°F) |
8GB004040AA60001 | 4-40°C (40-105°F) | 250 | 6 | 120±5 | 1±0.5°C (1,8±1°F) | 70°C (158°F) |
8GB000060AO60001 | 0-60°C (32-140°F) | 1500 | 6 | 86±5 | 2.5±1°C (4,5±1,8F | 80°C (176°F) |
8GB000060AA80001 | 0-60° (32- 140°F) | 250 | 8 | 63±5 | 2.5±1°C (4,5±1,8F | 80°C (176°F) |
8GB000090AO60001 | 0-90°C (32-195°F) | 1500 | 6 | 98±5 | 2.5±1°C (4,5±1,8F) | 120°C (250°F) |
8GB030090AO60001 | 30-90°C (85-195°F) | 1500 | 6 | 98±5 | 2.5±1°C (4,5±1,8F) | 120°C (250°F) |
8GB030090AA80001 | 30-90°C (85-195°F) | 250 | 8 | 63±5 | 2.5±1°C (4,5±1,8F) | 120°C (250°F) |
8GB030110AO60001 | 30-110°C (85-230°F) | 1500 | 6 | 86±5 | 2.5±1°C (4,5±1,8F) | 140°C (284°F) |
8GB030110AA80001 | 30-110°C (85-230°F) | 250 | 8 | 55±5 | 2.5±1°C (4,5±1,8F) | 140°C (284°F) |
8GB050200AO60001 | 50-200°C (120-390°F) | 1500 | 6 | 65±5 | 4±2°C (7±3.6F) | 230°C (446°F) |
8GB050300AO30001 | 50-300°C (120-570°F) | 1500 | 3 | 145±5 | 10°C±2°C (18±3.6F) | 330°C (626°F) |
8GB100400AO30001 | 100-400°C (210-750°F) | 1500 | 3 | 93±5 | 10°C±2°C (18±3.6F) | 430°C (800°F) |
8GB100500AE40000 | 100-500°C (210-930°F) | 500 | 4 | 235±5 | 10°C±2°C (18±3.6F) | 550°C (1000°F) |
8GB100500AG40000 | 100-500°C (210-930°F) | 750 | 4 | 235±5 | 10°C±2°C (18±3.6F) | 550°C (1000°F) |
8GB100500AN40000 | 100-500°C (210-930°F) | 1400 | 4 | 235±5 | 10°C±2°C (18±3.6F) | 550°C (1000°F) |
Autres plages de température possibles, nous consulter.
Raccord sur capillaire avec joint plat fibre et contre écrou M14. Joint de capillaire en silicone. Corps en laiton nickelé. Température maximale 220°C. |
Connecteur 3 bornes. Peut être livré avec clips femelles non sertis et non emboîtés ou assemblés, avec fils sertis, longueur et type selon cahier des charges client. | ||||||
|
|
Fiche technique
AFIN D’ACCÉDER AU TÉLÉCHARGEMENT DE DOCUMENTS, L’IDENTIFICATION OU L’ENREGISTREMENT D’UN COMPTE EST REQUISE. FICHES TECHNIQUES, PLANS (.DWG), MODÈLES 3D (.STP) ET AUTRES DOCUMENTS SONT DISPONIBLES.PRODUITS LIÉS
-
Thermostats à bulbe et capillaire IP55, avec deux lampes témoins
En PC-ABS chargé fibre de verre, UL94-V0. Haute résistance à l'impact et aux UV. IP65, avec joint d'étanchéité sur l'axe du thermostat pour les modèles à réglage extérieur. Les modèles à réglage interne comportent un couvercle en polycarbonate transparent permettant de voir l'état des lampes témoins et le réglage du point de consigne.
PRODUITS SIMILAIRES
-
Thermostats pour montage sur tuyauteries de diamètre 30 à 70mm, avec deux lampes témoins, IP55
Ce thermostat est muni d'une partie sensible en laiton nickelé en forme de V permettant de le placer au contact d'une tuyauterie, et deux pattes permettant de monter un ressort de serrage sur la tuyauterie. Peut être utilisé sur des tuyaux de 30 à 70 mm de diamètre.
-
Régulateur de température 48x48mm à double affichage, multi-capteur, sortie par relais électromécanique et par commande de relais statique
€36.50Dimensions réduites: son faible encombrement permet de remplacer la plupart des thermostats électromécaniques. Installation facile: PID avec fonction auto-tune ou tout ou rien, sortie relais et sortie relais statique permettent tous les type de régulation. Stockage et maintenance simplifiés: un seul modèle couvre toutes les variantes.
Bases pratiques associées à ce produit
-
Installation des thermostats
Le bon fonctionnement d’un thermostat dépend d’abord du bon choix du composant, mais aussi des conditions de son installation. -
Les appareils thermostatiques
C’est actuellement la famille de thermostats où les quantités sont les plus importantes. De très nombreuses configurations sont présentes, et l’évolution actuelle est vers une recherche de simplification et de réduction de volume. -
Les contacts électriques
De nombreux mécanismes existent, nous avons décidé de les distinguer non pas en fonction de leur technique constructive, mais en fonction de leur vitesse d’ouverture, qui en est l’élément primordial. -
Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
