Thermostat d’ambiance ou antigel IP65 à température fixe, sortie par presse étoupes, sans voyants, série Y20

Thermostat d’ambiance ou antigel IP65 à température fixe, sortie arrière, deux voyants, série Y23
Thermostat d’ambiance ou antigel IP65 à température fixe, sortie arrière, sans voyants, série Y21
Dans ces boîtiers, le thermostat, surmoulé, est thermiquement isolé de la paroi sur laquelle il est monté, et sa surface de mesure est mécaniquement protégée par une grille. Il est situé en avant du coffret afin de se trouver dans une zone de circulation naturelle de l’air ambiant.
Dimensions | 77 × 71 × 45 mm |
---|---|
Indice de protection IP | |
Matière du boitier | |
tension | |
Elément sensible | |
Pouvoir de coupure | |
Température d'ouverture (°C) | |
température de fermeture (°C) |
Description
PRINCIPALES CARACTÉRISTIQUES
Dans ces boîtiers, le thermostat, surmoulé, est thermiquement isolé de la paroi sur laquelle il est monté, et sa surface de mesure est mécaniquement protégée par une grille. Il est situé en avant du coffret afin de se trouver dans une zone de circulation naturelle de l’air ambiant.
Montage: Mural, par pattes de fixation latérales externes. Ces pattes peuvent être repliées vers l’intérieur. Il existe la possibilité de pratiquer deux trous de montage en traversée de paroi pour des vis de fixation murales internes (Attention: dans ce cas il y a perte de la classe de protection IP65 sur la paroi arrière)
Protection: IP65, IK 03 sur la grille de protection du thermostat, IK10 sur le reste du boîtier. En raison de l’ouverture pratiquée sur la face arrière du boitier pour les sorties de câbles, il est nécessaire d’appliquer, entre cette face et la paroi de montage, un joint élastomère de type RTV pour conserver la classe d’étanchéité IP65
Matière: ABS-PC noir chargé fibre de verre
Visserie: Inox, imperdable
Sortie: Ouverture sur face arrière pour raccordement en sortie de paroi de fixation
Pouvoir de coupure: Unipolaire 8 à 16A 250V (100000 cycles). Réalisable en contact à ouverture par élévation de température ou à fermeture par élévation de température
Identification: Le couvercle comporte un logement pour une plaque d’identification de 20 x 40 mm rivetée en acier inoxydable (Standard) ou une étiquette adhésive (Option)
Personnalisation: Sur demande (Quantité minimale à respecter)
Raccordement: Sur bornier à vis incorporé 4 mm²
Options:
– Autres températures
– Boitier couleur crème
– Incorporation d’un capteur de température (Thermocouple, Pt100 ou Pt1000, Thermistance)

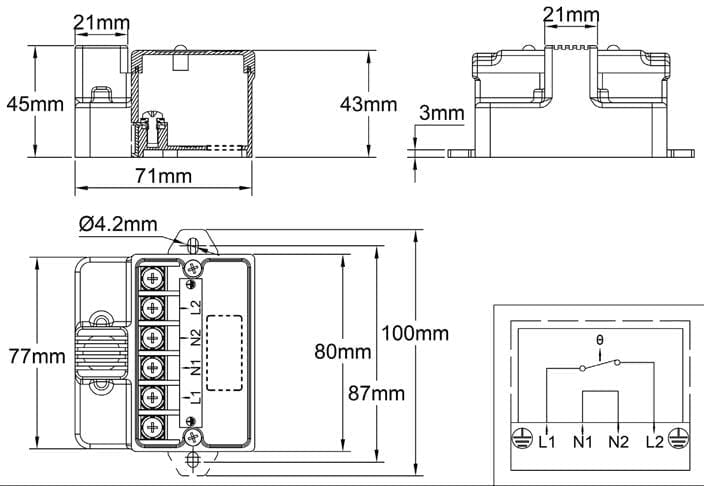

DIMENSIONS
RÉFÉRENCES PRINCIPALES
Température d’ouverture °C (°F) | Température de fermeture°C (°F) | Pouvoir de coupure |
Application | Références |
8°C (46,4) | 3°C (37,4) | 8A250V | Détection de gel, mise en marche de système de dégivrage ou de chauffage | Y20D1Z00805HCSV0 |
10°C (50) | 4°C (39,2) | 10A250V | Détection de gel, mise en marche de système de dégivrage ou de chauffage | Y20D1P01006CUSV0 |
10°C (50) | 4°C (39,2) | 16A250V | Détection de gel, mise en marche de système de dégivrage ou de chauffage | Y20D1J01006CUSV0 |
30°C (86) | 20°C (68) | 10A250V | Détection de surchauffe de locaux d’habitation, arrêt du chauffage |
Y20D1P03010CUSV0 |
20°C (68) | 30°C (86) | 10A250V | Détection de surchauffe de locaux d’habitation, alarme (contact à fermeture) |
Y20D1Q03010CUSV0 |
70°C (158) | 60°C (140) | 10A250V | Détection d’incendie (résiste aux projections d’eau des sprinklers) |
Y20D1P07010CUSV0 |
