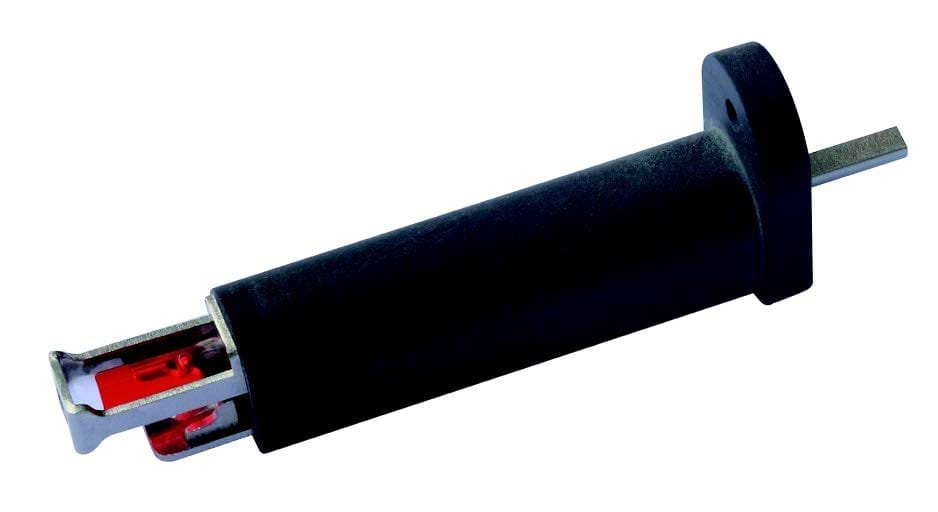

Cannes thermiques à levier poussant pour clapets coupe-feu, à ampoule thermo-frangible
Ces cannes thermiques sont destinées à assurer la fermeture des clapets coupe-feu utilisés sur les conduits de ventilation mécanique. Leur importante force de commande permet de déverrouiller le ressort de fermeture du clapet. Autonomes et ne demandant aucune alimentation électrique, ces appareils sont particulièrement simples et fiables. Ils sont obligatoires pour tous les clapets devant répondre à la norme NF-S 61.937. Les bulbes thermo-frangibles n’étant pas sujets au fluage, leur remplacement périodique n’est pas nécessaire.
Matière première | |
---|---|
Force au déclenchement (DaN) |
Description
Ces cannes thermiques sont destinées à assurer la fermeture des clapets coupe-feu utilisés sur les conduits de ventilation mécanique. Leur importante force de commande permet de déverrouiller le ressort de fermeture du clapet. Autonomes et ne demandant aucune alimentation électrique, ces appareils sont particulièrement simples et fiables. Ils sont obligatoires pour tous les clapets devant répondre à la norme NF-S 61.937. Les bulbes thermo-frangibles n’étant pas sujets au fluage, leur remplacement périodique n’est pas nécessaire.

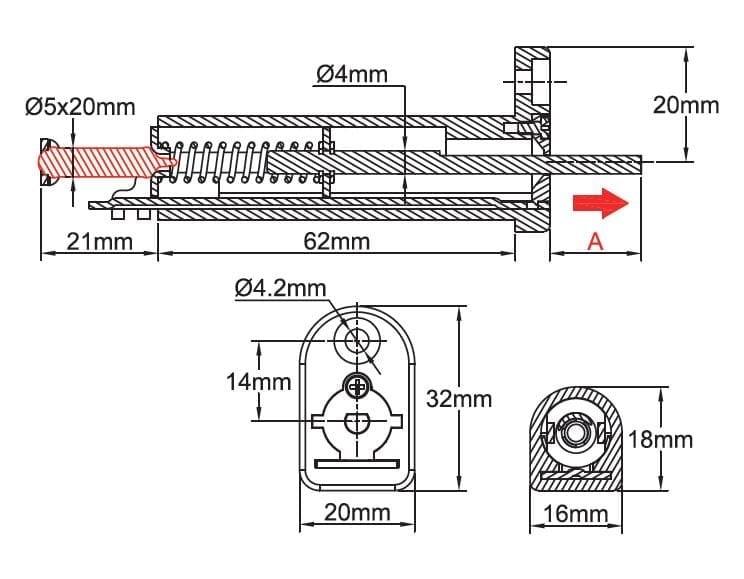

Longueur (A) de la tige d’actionnement avant déclenchement : 5, 10 ou 15mm.
Course de la tige d’actionnement lors du déclenchement : ≥ 20 mm.
Force de poussée de la tige d’actionnement : ≥ 15 DaN (en début de course).
Communication avec le milieu extérieur : Les mécanismes sont équipés d’une paroi à faible fuite, séparant le milieu du conduit de ventilation de celui du milieu extérieur.
Montage : En traversée de paroi de la conduite de ventilation, avec maintien en position par vis M4 ou vis auto-taraudeuse de dimensions similaire. Voir le plan de découpe de tôlerie ci-dessous.
Perçage de montage (mm) |
![]() |
Matière du corps : PA66 chargé fibre de verre, tenue en température 200°C.
Matière du mécanisme : Acier inoxydable Aisi 304.
Conformité ROHS : Ces mécanismes sont conformes ROHS.
Identification : Modèle et date de fabrication sont frappés sur chaque mécanisme. Lorsqu’ils sont équipés d’une ampoule thermo-frangible, celle-ci possède sa propre identification par couleur (voir les fiches techniques des ampoules).
Résistance au brouillard salin : Conformément à la norme ISO 9227-2012, soumis à un brouillard formé de 20% en poids de chlorure de sodium dans l’eau distillée, à 35°C pendant 5 jours (120h), les mécanismes conservent leur aptitude à la fonction.
Références principales
Température | Longueur A | Référence | Longueur A | Référence | Longueur A | Référence |
Sans bulbe thermo-frangible | 5mm | 51B2006215PA0000 | 10mm | 51B2006215PB0000 | 15mm | 51B2006215PC0000 |
57°C (135°F) | 5mm | 51B20062152A0570 | 10mm | 51B20062152B0570 | 15mm | 51B20062152C0570 |
68°C (155°F) | 5mm | 51B20062152A0680 | 10mm | 51B20062152B0680 | 15mm | 51B20062152C0680 |
79°C (174°F) | 5mm | 51B20062152A0790 | 10mm | 51B20062152B0790 | 15mm | 51B20062152C0790 |
93°C (199°F) | 5mm | 51B20062152A0930 | 10mm | 51B20062152B0930 | 15mm | 51B20062152C0930 |
141°C (286°F) | 5mm | 51B20062152A1410 | 10mm | 51B20062152B1410 | 15mm | 51B20062152C1410 |
