Maillons fusibles eutectiques pour commande directe de fortes charges
Ces maillons fusibles ont un temps de réponse à la limite des spécifications normatives (dont le seuil est 4 minutes), entre 3 minutes 30 secondes et 3 minutes 50 secondes, pour une vitesse de montée en température de 20°C/min depuis 25°C. Leur épaisseur de métal de 1.5mm et leur surface de soudure permettent de résister en direct et sans mécanisme démultiplicateur aux charges rencontrées dans les mécanismes d’ouverture ou de fermeture de portes coupe-feu et de volets mécaniques. Ils comportent en outre des bossages destinés à limiter le fluage dans le temps.
Matière première | |
---|---|
Epaisseur (mm) | |
Entre-axe (mm) | |
charge permanente admissible (DaN) |
Description
Ces maillons fusibles ont un temps de réponse à la limite des spécifications normatives (dont le seuil est 4 minutes), entre 3 minutes 30 secondes et 3 minutes 50 secondes, pour une vitesse de montée en température de 20°C/min depuis 25°C. Leur épaisseur de métal de 1.5mm et leur surface de soudure permettent de résister en direct et sans mécanisme démultiplicateur aux charges rencontrées dans les mécanismes d’ouverture ou de fermeture de portes coupe-feu et de volets mécaniques. Ils comportent en outre des bossages destinés à limiter le fluage dans le temps.
Matière : Laiton (Cuivre possible).
Protection de surface : Surface nue non protégée.
Conformité ROHS : Ces fusibles sont réalisables dans deux versions.
- Non conformes ROHS, utilisant des alliages traditionnels contenant du plomb et du cadmium, pour les températures 68°C (155°F) ; 72°C (162°F) ; 96°C (205°F) ; 103°C (218°F) ; 120°C (248°F).
- Conformes ROHS, utilisant des alliages ternaires à base de bismuth, étain et indium, (le coût élevé de l’indium rend ces modèles 2 à 3 fois plus coûteux que les modèles Non-Rohs) pour les températures 60°C (140°F) ; 72°C (162°F) ; 79°C (174°F) ; 109°C (228°F) ; 117°C (242°F).

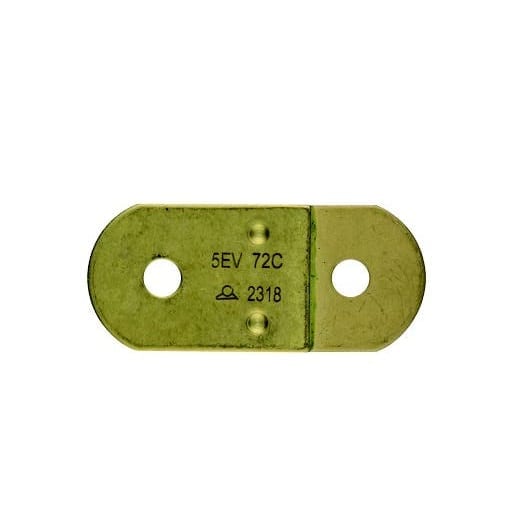

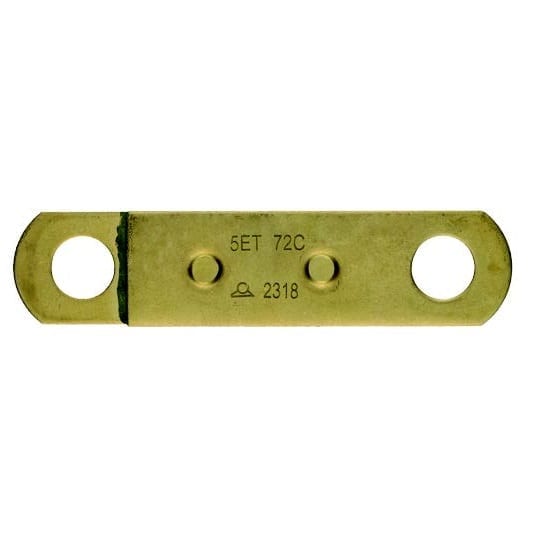

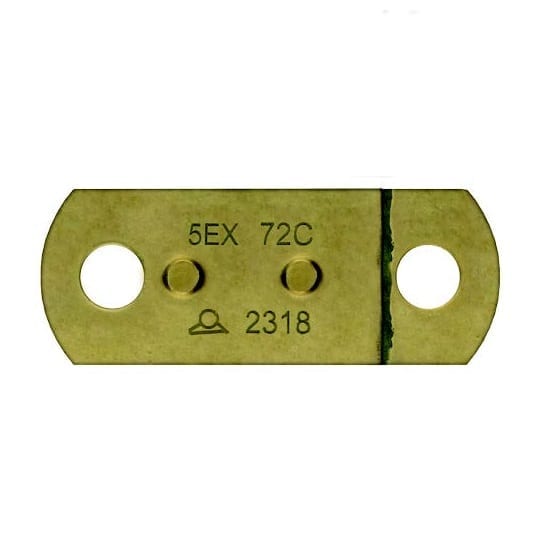

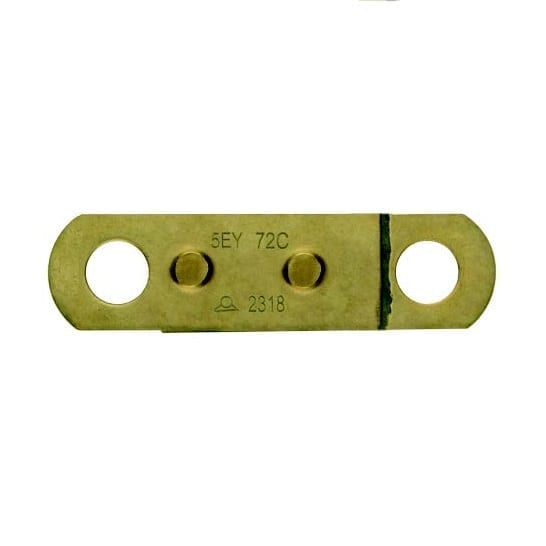

Identification : Modèle, température en °C et date de fabrication sont frappés sur chaque maillon fusible.
Essais de fonctionnement :
- Résistance mécanique à la température ambiante : conforme et vérifiée à 100% en production (Norme interne).
- Température de déclenchement sous charge statique : conforme et vérifiée par prélèvement statistique en production (Norme interne).
- Temps de déclenchement en montée en température sous charge : conforme et vérifié par prélèvement statistique en cours de production. (Selon ISO 10294-4)
- Tenue à la charge 1h à 60°C ou 90°C : conforme et vérifiée par prélèvement statistique en production (Essai selon ISO 10294-4).
- Déclenchement sous charge minimale : conforme et vérifié par prélèvement statistique en production (Essai selon UL33).
Résistance au brouillard salin : Conformément à la norme ISO 9227-2012, soumis à un brouillard formé de 20% en poids de chlorure de sodium dans l’eau distillée, à 35°C pendant 5 jours (120h), les maillons fusibles conservent leur aptitude à la fonction, dans les temps de réponse spécifiés par la norme.

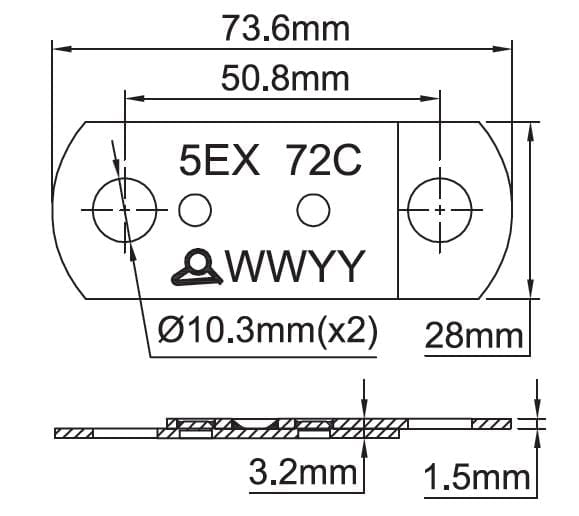

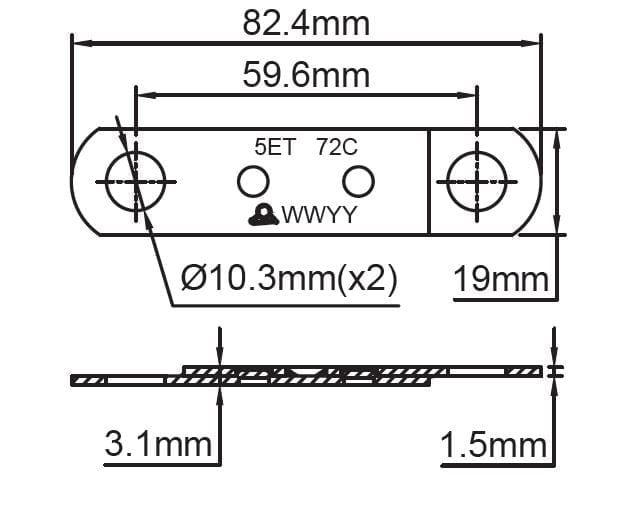

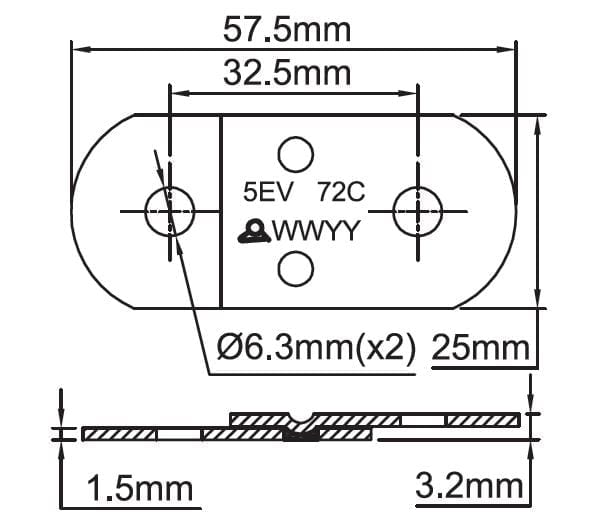

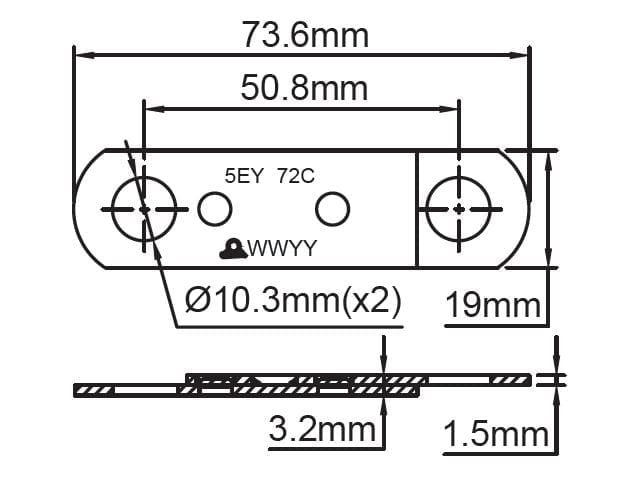

Type | 5EV | 5EY | 5ET | 5EX |
Surface de soudure (mm²) | 450 | 650 | 730 | 1000 |
Charge maximale permanente admissible* (DaN) | 45 | 65 | 73 | 100 |
Charge minimale d’ouverture | 8N | 8N | 8N | 8N |
Charge de rupture mécanique à 25°C (DaN) | 425 DaN | 430 DaN | 428 DaN | 620 DaN |
Temps de réponse selon ISO 10294-4 sous charge maximale** | 3 min. 41 sec. | 3 min. 46 sec. | 3 min. 42 sec. | 3 min. 43 sec. |
*La charge maximale permanente admissible dépend de la composition de l’alliage et de la température. Les valeurs sont données à titre informatif uniquement, et pour un alliage eutectique à 72°C non ROHS. Les alliages dont les températures sont inférieures à 72°C et ceux dont les composants sont ROHS comportent en général une forte proportion d’indium, qui réduit fortement la résistance mécanique.
** Valeurs mesurées dans notre propre équipement de test sur des maillons à 72°C. La méthode d’essai et l’équipement sont conformes aux normes ISO10294-4 et ISO DIS 21925-1 2017, fig. C1
Références principales
(Non ROHS)
Température | Modèle | Référence | Modèle | Référence | Modèle | Référence | Modèle | Référence |
68°C (155°F) | 5EY | 5EY06800E0000000 | 5ET | 5ET06800E0000000 | 5EV | 5EV06800E0000000 | 5EX | 5EX06800E0000000 |
72°C (162°F) | 5EY | 5EY07200E0000000 | 5ET | 5ET07200E0000000 | 5EV | 5EV07200E0000000 | 5EX | 5EX07200E0000000 |
96°C (205°F) | 5EY | 5EY09600E0000000 | 5ET | 5ET09600E0000000 | 5EV | 5EV09600E0000000 | 5EX | 5EX09600E0000000 |
103°C (218°F) | 5EY | 5EY10300E0000000 | 5ET | 5ET10300E0000000 | 5EV | 5EV10300E0000000 | 5EX | 5EX10300E0000000 |
120°C (248°F) | 5EY | 5EY12000E0000000 | 5ET | 5ET12000E0000000 | 5EV | 5EV12000E0000000 | 5EX | 5EX12000E0000000 |
Références principales (conformes ROHS)
Température | Modèle | Référence | Modèle | Référence | Modèle | Référence | Modèle | Référence |
60°C (140°F) | 5EY | 5EY06000E0R00000 | 5ET | 5ET06000E0R00000 | 5EV | 5EV06000E0R00000 | 5EX | 5EX06000E0R00000 |
72°C (162°F) | 5EY | 5EY07200E0R00000 | 5ET | 5ET07200E0R00000 | 5EV | 5EV07200E0R00000 | 5EX | 5EX07200E0R00000 |
79°C (174°F) | 5EY | 5EY07900E0R00000 | 5ET | 5ET07900E0R00000 | 5EV | 5EV07900E0R00000 | 5EX | 5EX07900E0R00000 |
109°C (228°F) | 5EY | 5EY10900E0R00000 | 5ET | 5ET10900E0R00000 | 5EV | 5EV10900E0R00000 | 5EX | 5EX10900E0R00000 |
117°C (242°F) | 5EY | 5EY11700E0R00000 | 5ET | 5ET11700E0R00000 | 5EV | 5EV11700E0R00000 | 5EX | 5EX11700E0R00000 |
