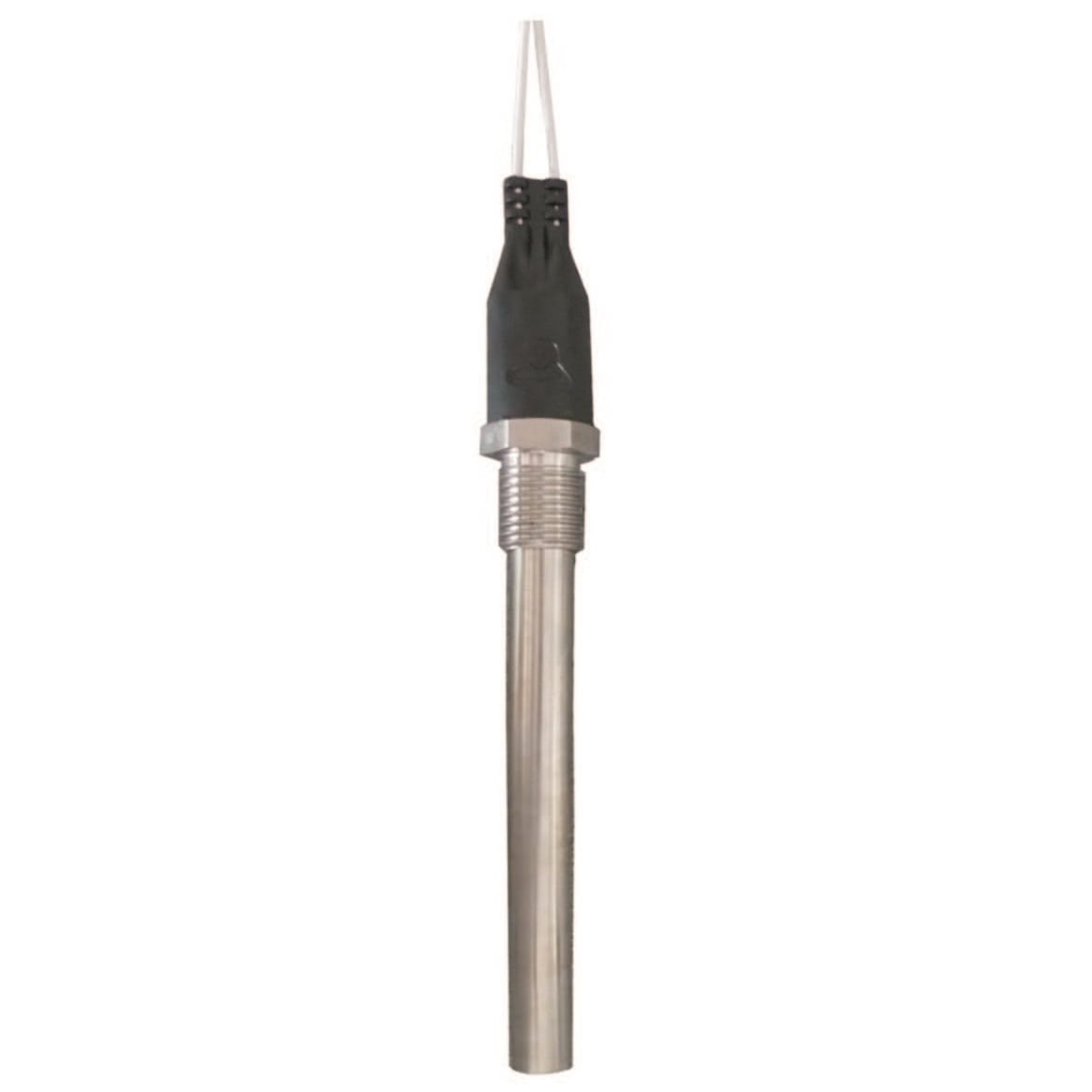

Thermostat cartouche dia 10mm avec raccord ½ » ou M14x1.5, étalonnage de 50°C à 120°C

Appareil destiné à la détection d’un seuil de température dans des liquides, eau, huiles hydrauliques, huiles thermiques. Deux versions de contact: plaqué or pour faibles niveaux de puissance, utilisable en circuits d’automates, ou contact 2A 250V pour commande de contacteurs ou de circuits résistifs.

Indice de protection IP

Indice de protection mécanique

pression maximum

Matière de la canne

filetage du raccord

,

longueur de sonde (mm)

Matière des contacts

,

Pouvoir de coupure

,

Description

Applications

Appareil destiné à la détection d’un seuil de température dans des liquides, eau, huiles hydrauliques, huiles thermiques. Deux versions de contact: plaqué or pour faibles niveaux de puissance, utilisable en circuits d’automates, ou contact 2A 250V pour commande de contacteurs ou de circuits résistifs.

Caractéristiques techniques

Matière de la sonde: Gaine en acier inoxydable 304 dia 10mm, avec raccord en acier inoxydable 304.

Températures d’étalonnage: 50 à 120°C (minimum de mise en fabrication 100 pièces applicable pour des valeurs spécifiques).

Tolérance sur la température d’ouverture: ±5°C

Raccords: 1/2″ BSPT (conique) ou en M14x150 avec portée de joint.

Longueur immergée (L1): Standard 90mm et 170mm, (50, 230, 300mm possibles).

Protection: IP65, IK10.

Tenue en pression: 25 bars.

Partie sensible à la température: A l’extrémité de la gaine, sur 35mm.

Contact: à ouverture par hausse de température. (Possibilité de contact à fermeture par élévation de température sur le modèle à rupture lente)

Pouvoir de coupure:

-Version alarme automate: Contact argent plaqué or, à rupture lente, 8A résistif 12V/24V continu 60.000 cycles, différentielle inférieure à 2°C.

– Version sécurité thermique : Contact argent à rupture brusque, 2A 250V, 100.000 cycles, différentielle supérieure à 10°C.

Etanchéité de sortie de câble: Par surmoulage PA66 de 17x55mm.

Raccordement: câble H05VV F, 2 x 0.75mm², longueur standard 1m. Connecteurs sur câble possibles.



Références principales avec câble 1 mètre (L2)
