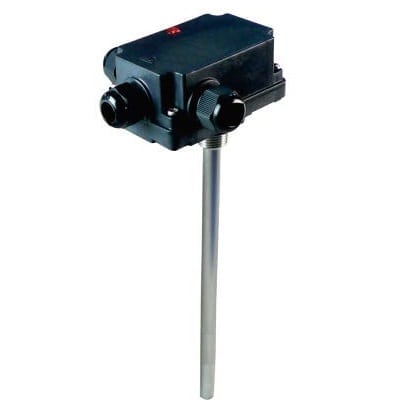

Thermostats à canne IP55, avec lampe témoin incorporée et deux ou trois presse-étoupes M20
Contrôle ou régulation de la température ambiante dans des locaux professionnels, lorsqu’une bonne protection aux projections de liquides ou aux poussières est demandée. Sortie par deux ou trois presse-étoupes permettant le raccordement direct de câbles chauffants en traçage électrique pour mise hors gel.
| Matière du boitier | |
|---|---|
| Couleur | |
| Indice de protection IP | |
| Type de contact | |
| Matière des contacts | |
| Pouvoir de coupure | |
| tension | |
| Durée de vie électrique (Nb de cycles en conditions nominales) | |
| type de prise de mesure | |
| Elément sensible | |
| Différentiel (°C) | |
| ajustement du point de consigne | |
| longueur de la canne (mm) | |
| Matière de la canne |
| Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
| IP55 | Régulation | Mechanical | SPNC | Canne |  |
Y0B8& Y0B9 |
| Matière |  |
 |
 |
 |
||
| PC-ABS |
Applications
Contrôle ou régulation de la température ambiante dans des locaux professionnels, lorsqu’une bonne protection aux projections de liquides ou aux poussières est demandée. Sortie par deux ou trois presse-étoupes permettant le raccordement direct de câbles chauffants en traçage électrique pour mise hors gel.
Boitier: extra plat IP44, en PC-ABS chargé fibre de verre, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Platine de fixation murale avec pattes plastique amovibles.
Sorties du boitier: par presse-étoupes M20. Livré avec 2 ou 3 presse-étoupes. Le positionnement des presse-étoupes permet le raccordement dans différentes positions. Des presse-étoupes pour câbles méplats ou oblongs de traçage électrique sont possibles sur demande.
Réglage : Par manette graduée en °C pour les modèles à réglage extérieur, par cadran gradué et réglage tournevis pour les modèles à réglage interne. Graduations en °F disponibles en option.
Elément sensible: Bulbe à dilatation de liquide. La mesure de température est réalisée par un bulbe queue de cochon situé sur le côté du boitier
Plages de réglage: 4-40°C (40-105°F)
Raccordement électrique: Sur bornier à vis (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne). Une borne principale et 3 bornes auxiliaires sont disponibles pour le raccordement du neutre, ce qui permet par exemple d’alimenter deux cordons chauffants en traçage électrique

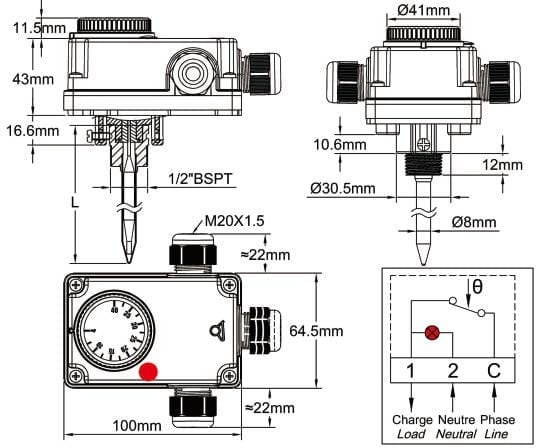

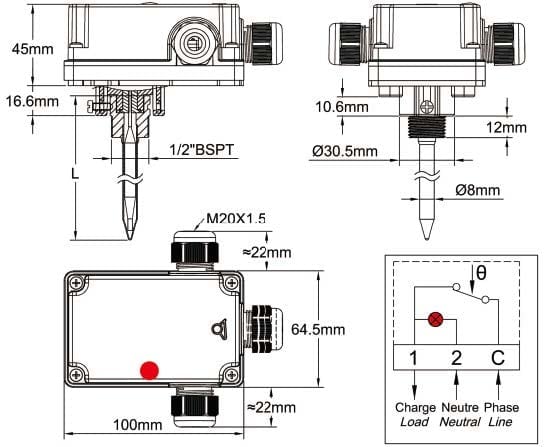

Fixation: Murale, par deux pattes latérales amovibles, pour vis dia 4 mm, entre axe 69 mm
Contact: A ouverture par élévation de température.
Lampe témoin: Néon, 230V, rouge, en standard, en parallèle sur la charge.
Pouvoir de coupure, charges résistives:
- 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
Pouvoir de coupure, charges inductives:
- 2,6A 250V 50 ~60Hz: >100000 cycles
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, voir la fiche technique du thermostat 8G
