Thermostats d’ambiance électroniques, IP65, IK10
- Montage mural en intérieur ou extérieur pour régulation de température de chambres
- Régulation de température ambiante de locaux industriels ou
- Montage en extérieur pour commande de systèmes de mise hors
- Régulation de serres ou de locaux d’élevage.
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Indice de protection mécanique | |
Type de contact | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
Plage de réglage de température (°C) | |
Différentiel (°C) | |
ajustement du point de consigne |
Description
Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
IP65, IK10 | Régulation | Electronique | SPNC ou SPNO | Ambience | ![]() |
Y1A2P& Y1B2P |
Matière | ![]() |
![]() |
![]() |
![]() |
||
Aluminium |
Applications:
- Montage mural en intérieur ou extérieur pour régulation de température de chambres
- Régulation de température ambiante de locaux industriels ou
- Montage en extérieur pour commande de systèmes de mise hors
- Régulation de serres ou de locaux d’élevage.

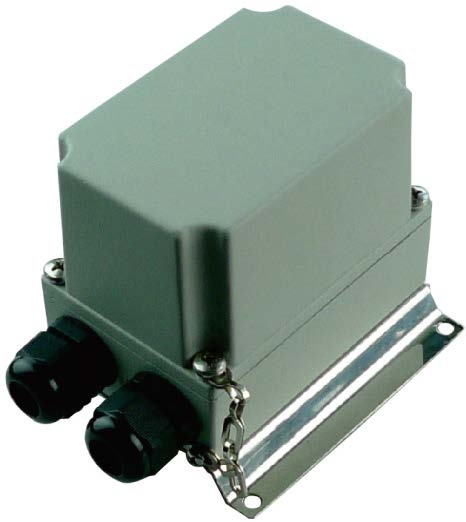

Boitier: Aluminium, IP65, IK10, avec platine de fixation murale en acier inoxydable 304 écartant l’élément de mesure de la paroi de fixation. Peinture époxy gris RAL7035. Vis de couvercle imperdables en acier inoxydable. Couvercle imperdable avec chainette.
Action: Thermostat de régulation électronique à microprocesseur.
Plages de réglage: -35-35°C (-30+95°F), 0-10°C (32-50°F), 4-40°C (40-105°F).

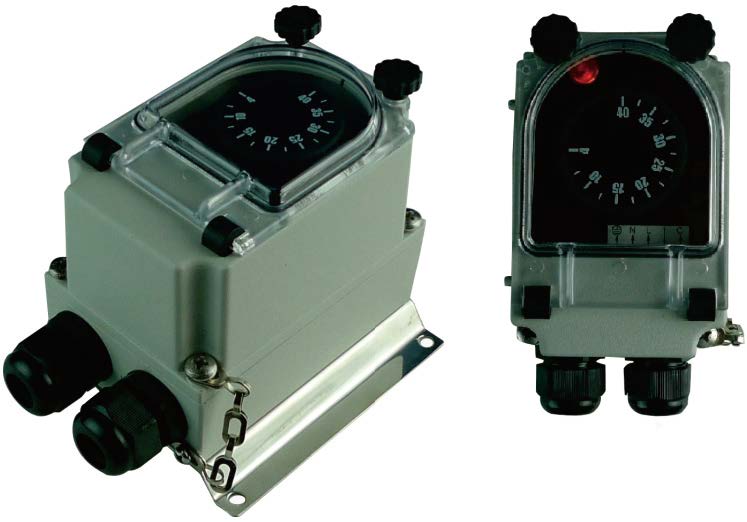

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Les modèles à réglage sous hublot comportent un couvercle en polycarbonate transparent permettant de voir l’état de la lampe témoin et le réglage du point de consigne. Graduations en °F disponibles en option.
Elément sensible: Thermistance située sur le côté du boitier.

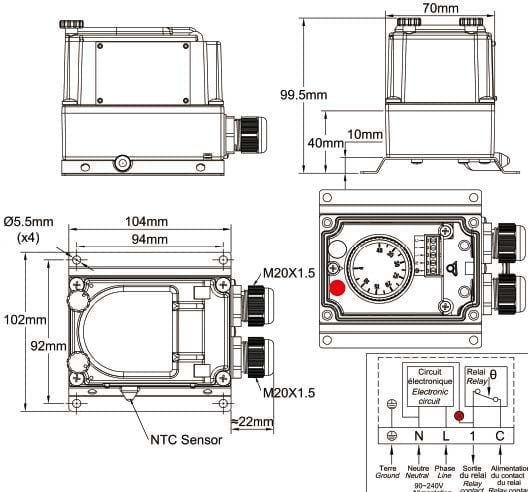

Raccordement électrique: Passage des câbles par deux presse-étoupes M20 et raccordement interne sur bornier à vis. Le raccordement des deux phases est obligatoire (220~250V, 50Hz~60Hz) .
Mise à la terre : Interne et externe
Lampe témoin: Permet de visualiser l’état de sortie du contact du thermostat. Montée en standard pour les modèles à réglage sous hublot. Non standard et en option uniquement pour les modèles à réglage interne sans hublot.

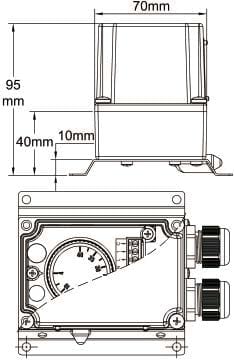

Fixation: Murale, par 4 vis dia 4 à 5mm sur la paroi, entre axe 94 x 92 mm
Identification: Plaque d’identification métallique, rivetée.
Contact: 16A (2,6), 250V alternatif. Contact à ouverture ou à fermeture. (Le changement de fonctionnement du contact s’effectue sur la carte électronique). Les appareils sont normalement fournis paramétrés avec le contact à ouverture par élévation de température pour commande de chauffage.
Durée de vie électrique: > 100.000 cycles.
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 2PE2N6.
Références principales
Plages de réglage °C (°F) | Références avec réglage externe | Références avec réglage interne | Différentielle °C (°F) |
-35-35°C (-30+95°F) | Y1B2PN6F235035AJ | Y1A2PN6F235035AJ | 0,5~0,8°C (0.9~1.4°F) |
4-40°C (40-105°F) | Y1B2PN6F204040AJ | Y1A2PN6F204040AJ | 0,5~0,8°C (0.9~1.4°F) |
Téléchargements
Fiche technique
