Thermostats à disque étanches à réarmement manuel

Thermostats de sécurité à réarmement manuel, pour applications où existent des risques de condensation ou de chutes de gouttes d’eau. Le corps du thermostat, y compris la zone de sertissage de la coupelle est sous un remplissage époxy.

Pouvoir de coupure

tension

matière des brides

,

type de bride

,

Température d'ouverture (°C)

, , , , ,

Réf. : ND Catégories : , Étiquettes : , , , , , ,

Applications

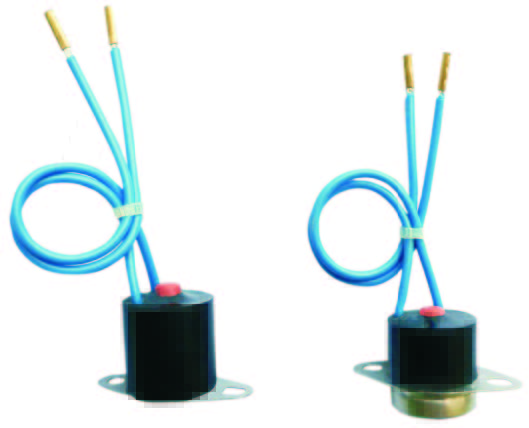

Thermostats de sécurité à réarmement manuel, pour applications où existent des risques de condensation ou de chutes de gouttes d’eau. Le corps du thermostat, y compris la zone de sertissage de la coupelle est sous un remplissage époxy. Le réarmement manuel est accessible par un petit capuchon silicone partiellement noyé dans la résine époxy. La sortie par deux fils, en plus de la protection contre les introductions d’eau, protège aussi les utilisateurs contre les contacts accidentels avec des bornes sous tension.

Caractéristiques techniques

Boitier du thermostat: Résine époxy noire haute température, dia 16,2 mm. Bonne résistance aux UV. Excellent maintien des fils. Température ambiante maxi 120°C.

Partie sensible à la température: Coupelle en acier inoxydable, non surmoulée pour améliorer la prise de température. (Coupelle en aluminium réalisable sur demande)

Contact: A ouverture par hausse de température.

Réarmement : Manuel

Pouvoir de coupure: 10A résistif, 250V alt, 1000 cycles.

Fils: isolés XLPE 300V, AWG16, (1.5mm²), multibrin, tenue en température 125°C, selon UL3266.

Extrémité des fils: Dénudée sur 6mm (souliers de câble ou autres cosses sur demande)

Températures d’étalonnage: Réalisables sur demande de 40 à 120°C. Minimum de mise en fabrication 1000 pièces applicable pour des valeurs spécifiques.

Identification du produit: Etiquette de référence sur les fils et date codée sur la coupelle du thermostat

Fixation: Deux modes de fixation possibles :

  • par bride plate (type A), pour mesure de température de paroi,
  • par bride décalée (type B) pour mesure en traversée de paroi.

Références principales avec câble isolé polyéthylène réticulé, T125°C, AWG16 (1.5mm²)

Téléchargements

Fiche technique
