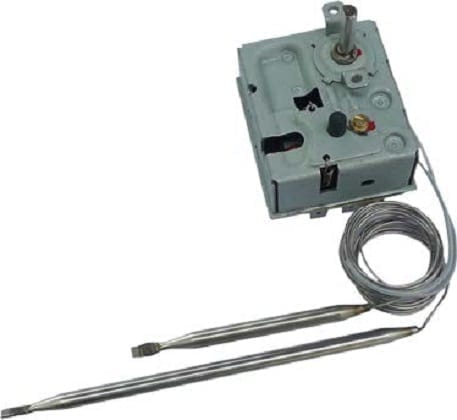

Thermostats tripolaires combinés, régulation et réarmement manuel – Série 8I

Dimensions du boitier: 60 x 54 x 48 mm (bornes non comprises)

Bulbes et capillaires: acier inoxydable, longueur des capillaire 1500 mm, avec gainage pvc sur 150 mm. Rayon de courbure mini 5 mm

Pouvoir de coupure

Plage de réglage de température (°C)

température de réarmement (°C)

Description

CARACTÉRISTIQUES TECHNIQUES

Dimensions du boitier: 60 x 54 x 48 mm (bornes non comprises)

Bulbes et capillaires: acier inoxydable, longueur des capillaire 1500 mm, avec gainage pvc sur 150 mm. Rayon de courbure mini 5 mm

Élément de mesure: bulbe et capillaire à remplissage liquide

Bornes: languettes 6.3 x 0.8. Bornes à vis M4 réalisables sur demande

Réglage: par axe diamètre 6 avec méplat de 4.6. Autres longueurs ou réglage fixe sur demande

Réarmement manuel: à sécurité positive, réglage fixe, réarmement par bouton sur face avant

Limite de température basse provoquant le déclenchement de la sécurité positive: -15°C (5°F)

Montage: par bride 2 trous M4 entre axe 28 mm

Pouvoir de coupure: 3 x16A 250VAC, 10A 400VAC (res.)

Contact: tripolaire NF, à rupture brusque

DIMENSIONS



Fiche technique
