Combiné thermostat à canne réglable et limiteur à réarmement manuel, boitier commercial IP54, avec platine de montage de thermoplongeur

Sous-ensemble de régulation et de sécurité destiné à se monter facilement et directement sur des thermoplongeurs à visser standards, jusqu’à 3500W 230V monophasés

Matière du boitier

Couleur

Indice de protection IP

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

longueur du capillaire (mm)

Plage de réglage de température (°C)

, ,

température de réarmement (°C)

, ,

Différentiel (°C)

ajustement du point de consigne

longueur de la canne (mm)

Description

Protection Type Fonctionnement Contact Mesure Plages °C Série
IP54 Combiné régulation et limiteur Mécanique SPDT thermoplongeur Y08
Matière
PC-ABS

Applications

Sous-ensemble de régulation et de sécurité destiné à se monter facilement et directement sur des thermoplongeurs à visser standards, jusqu’à 3500W 230V monophasés

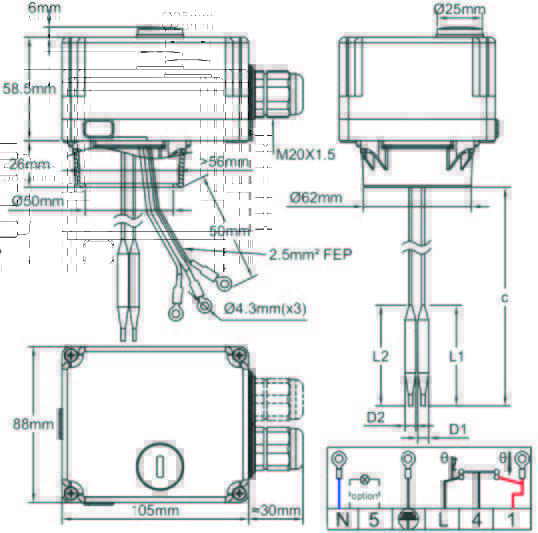

Boitier: IP54, 105 x 88 x 84.5 mm (Hors accessoires et presse-étoupes), en PC-ABS, noir, UL94-V0. Bonne résistance à l’impact et aux UV.

Ensemble comportant un thermostat de régulation réglable et un thermostat de sécurité à réarmement manuel non réglable, dont le réarmement manuel est accessible de l’extérieur, après dévissage d’un opercule.

Alimentation électrique: Un presse- étoupes M20

Réglage: Par manette interne graduée en °C. (Manettes graduées en °F disponibles en option).

Eléments sensibles: Bulbes à dilatation de liquide dia 6mm, sortie des bulbes et capillaires sur la face arrière, pour montage dans les doigts de gants du thermoplongeur

Plages de réglage: 0-60°C (32-140°F) ;  30-90°C (85-195°F) ; 30-110°C (90-230°F)

Longueur de sortie des éléments sensibles (C): 500mm (standard), autres longueurs de 150 à 800 mm réalisables sur demande

Raccordement:

  • Alimentation: Sur bornier à vis interne, par 3 bornes à vis de 6mm² (Phase, neutre, terre)
  • Thermoplongeur : sortie dans l’extension de 3 conducteurs 2.5mm², isolés FEP 180°C, avec cosse ronde pour vis M4, longueur des fils 50mm, permettant le raccordement direct sur les éléments chauffants du thermoplongeur. (Fil de neutre identifié en bleu)
  • Lampe témoin (option): raccordement libre de la lampe témoin, peut être connectée par un shunt sur l’alimentation, sur la sortie du thermostat de régulation ou la sortie du thermostat de sécurité.

Fixation: l’extension arrière du boitier, comportant un perçage de dia. 50mm permet le montage des raccords de thermoplongeurs courants en M45 et 1 »1/2, soit par contre écrou, soit par bague rotative dia 56mm (voir les raccords et accessoires filetés pour thermoplongeurs du catalogue N°2)

Contact du thermostat de régulation: Contact à ouverture par hausse, 16A (2,6) 250V alt.

  • Durée de vie électrique > 100.000 cycles.

Contact du thermostat à réarmement manuel: A sécurité positive, ouverture par hausse de température ; 16A (2,6) 250V alt. Les contacts du thermostat de sécurité et du contact de régulation sont montés en série sur la phase alimentant le thermoplongeur

Options:

  • Lampe témoin de présence de tension en entrée (230V)
  • Butée maxi réglable effaçable sur le thermostat de régulation
  • Accès au réglage du thermostat accessible par l’extérieur (sous opercule dia 40mm, dévissable)
  • Limiteur de sécurité fusible (TCO) se montant dans un doigt de gant du thermoplongeur.
Variantes de capot:



1: Capuchon du réarmement manuel.(Standard)

2: Capuchon du réglage externe, dia 40mm (Option).

3: Lampe témoin (Option).

Options de réglage du point de consigne:

A: Réglage par manette miniature sur cadran gradué (Compatible avec le réglage depuis l’extérieur par le capuchon 2)

B: Réglage par manette graduée softgrip (Standard)

C: Réglage avec butée réglable effaçable (peut être relevée). Option.

Références principales (avec C=300mm)
