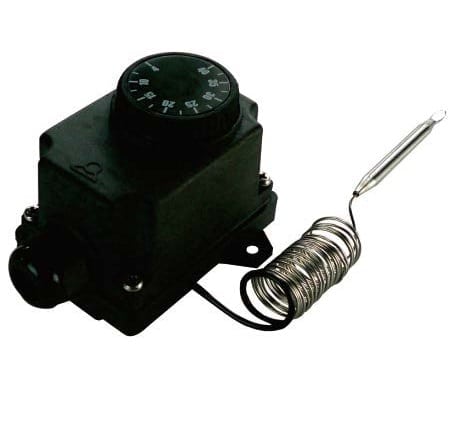

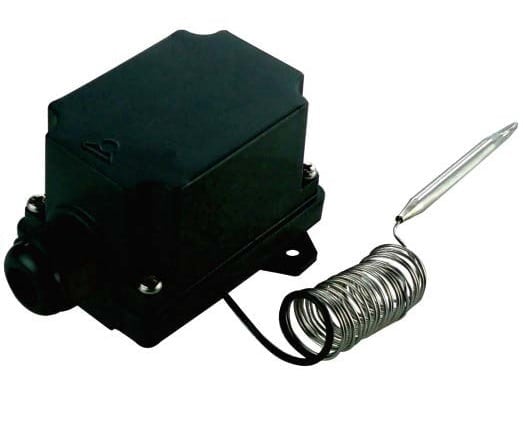

Thermostats à bulbe et capillaire, IP44

IP44, en PC-ABS, chargé fibre de verre, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Platine de fixation murale avec pattes plastique amovibles

Matière du boitier

Couleur

Indice de protection IP

Type de contact

Matière des contacts

Pouvoir de coupure

tension
Durée de vie électrique (Nb de cycles en conditions nominales)
type de prise de mesure

Elément sensible

Différentiel (°C)

ajustement du point de consigne

,

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP44 Régulation Mécanique SPDT à distance Y038&   Y039
Matière
PC-ABS

Boitier : IP44, en PC-ABS, chargé fibre de verre, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Platine de fixation murale avec pattes plastique amovibles

Alimentation électrique : Un presse-étoupe M20

Réglage : Par manette graduée en °C pour les modèles à réglage extérieur, par cadran gradué et réglage tournevis pour les modèles à réglage externe. Graduations en °F disponibles en option.

Elément sensible : Bulbe à dilatation de liquide, sortie par capillaire.

Plages de réglage : -35+35°C (-30+95°F), 4-40°C (40-105°F), 30-90°C (85-195°F), 30-110°C (90-230°F), 50-200°C (120-390°F), 50- 300°C (120-570°F), 100-400°C (210-750°F), 100-500°C (210-930°F).

Raccordement électrique: Sur bornier interne à vis.

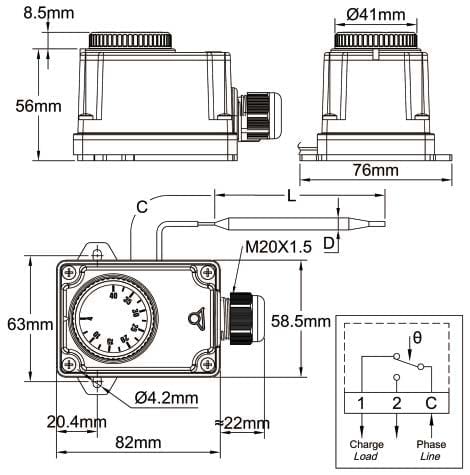

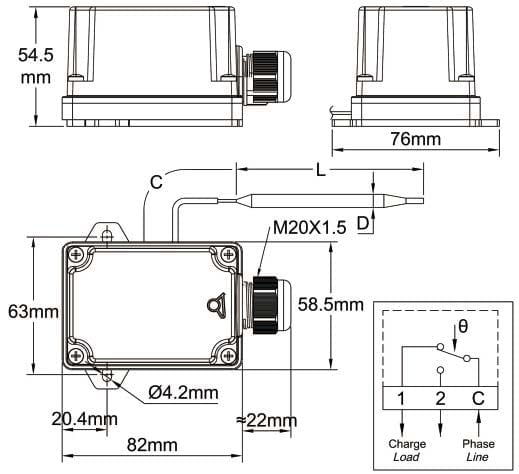

Fixation : Murale, par deux pattes latérales amovibles, pour vis dia. 4 mm sur la paroi, entre axe 63 mm

Contact : Inverseur

Pouvoir de coupure, charges résistives:

-Contact à ouverture par hausse (C-1):

  • 16A 250V, 50 ~60Hz: >100000 cycles,
  • 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
  • 10A 400V, 50 ~60Hz: ≥ 50000 cycles.

-Contact à fermeture par hausse (C-2):

  • 6A 250V 50 ~60Hz: >100000 cycles

Pouvoir de coupure, charges inductives:

-Contact à ouverture par hausse (C-1):

  • 2,6A 250V 50 ~60Hz: >100000 cycles

-Contact à fermeture par hausse (C-2):

  • 0.6 A 250V 50 ~60Hz: >100000 cycles

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, voir la fiche technique du thermostat 8G
