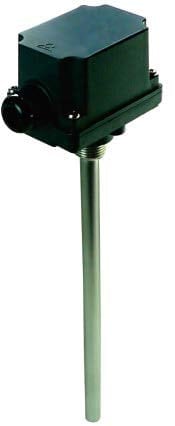

Thermostats à canne, IP44
IP44, en PC-ABS, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Platine de fixation murale avec pattes plastique amovibles
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
Différentiel (°C) | |
ajustement du point de consigne | |
longueur de la canne (mm) | |
Matière de la canne |
Description
Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
IP44 | Régulation | Mécanique | SPDT | Canne | ![]() |
Y048& Y049 |
Matière | ![]() |
![]() |
![]() |
![]() |
||
PC-ABS |
Boitier : IP44, en PC-ABS, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Platine de fixation murale avec pattes plastique amovibles
Passage de câble : Un presse-étoupe M20
Réglage : Par manette graduée en °C pour les modèles à réglage extérieur, par cadran gradué et réglage tournevis pour les modèles à réglage interne. Graduations en °F disponibles en option.
Elément sensible : Bulbe à dilatation de liquide sous doigt de gant laiton nickelé ou inox 304L monté à l’arrière du boitier.
Plages de réglage : -35+35°C (-30+95°F), 4-40°C (40-105°F), 30-90°C (85-195°F), 30-110°C (90-230°F)
Longueur de la canne : 90, 230, 300mm. Autres longueurs réalisables sur demande
Raccordement électrique : Sur bornier interne à vis.
Fixation : par le filetage ½” BSPT du doigt de gant
Contact : Inverseur
Pouvoir de coupure, charges résistives:
-Contact à ouverture par hausse (C-1):
- 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
-Contact à fermeture par hausse (C-2):
- 6A 250V 50 ~60Hz: >100000 cycles
Pouvoir de coupure, charges inductives:
-Contact à ouverture par hausse (C-1):
- 2,6A 250V 50 ~60Hz: >100000 cycles
-Contact à fermeture par hausse (C-2):
- 0.6 A 250V 50 ~60Hz: >100000 cycles
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Option : Doigt de gant plastique court pour applications en piscine
Pour plus d’informations techniques, voir la fiche technique du thermostat 8G
Références principales

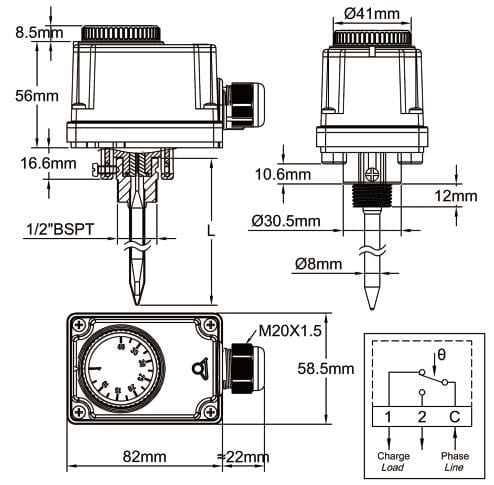

Références principales avec réglage externe* et doigt de gant en laiton nickelé
Plages de température °C (°F) | Références avec longueur de canne L= 90 mm | Références avec longueur de canne L= 230 mm | Références avec longueur de canne L= 300 mm | Différentielle °C (°F) | Température maxi sur la canne°C (°F) |
-35+35°C(-30+95°F) | Y048GB-35035N23J | Y048GB-35035N30J | 1,6±1°C (2,9±2°F) | 55 (130) | |
4-40°C(40-105°F) | Y048GB004040N23J | Y048GB004040N30J | 1±0.5°C (1,8±1°F) | 60 (140) | |
30-90°C(85-195°F) | Y048GB030090N09J | Y048GB030090N23J | Y048GB030090N30J | 2.5±1°C (4,5±1,8F) | 120 (250) |
30-110°C(90-230°F) | Y048GB030110N09J | Y048GB030110N23J | Y048GB030110N30J | 2.5±1°C (4,5±1,8F) | 150 (300) |
Références principales, réglage externe* et doigt de gant en acier inoxydable AISI 304
Plages de température °C (°F) | Références avec longueur de canne L= 90 mm | Références avec longueur de canne L= 230 mm | Références avec longueur de canne L= 300 mm | Différentielle °C (°F) | Température maxi sur la canne°C (°F) |
-35+35°C(-30+95°F) | Y048GB-35035I23J | Y048GB-35035I30J | 1,6±1°C (2,9±2°F) | 55 (130) | |
4-40°C(40-105°F) | Y048GB004040I23J | Y048GB004040I30J | 1±0.5°C (1,8±1°F) | 60 (140) | |
30-90°C(85-195°F) | Y048GB030090I09J | Y048GB030090I23J | Y048GB030090I30J | 2.5±1°C (4,5±1,8F) | 120 (250) |
30-110°C(90-230°F) | Y048GB030110I09J | Y048GB030110I23J | Y048GB030110I30J | 2.5±1°C (4,5±1,8F) | 150 (300) |

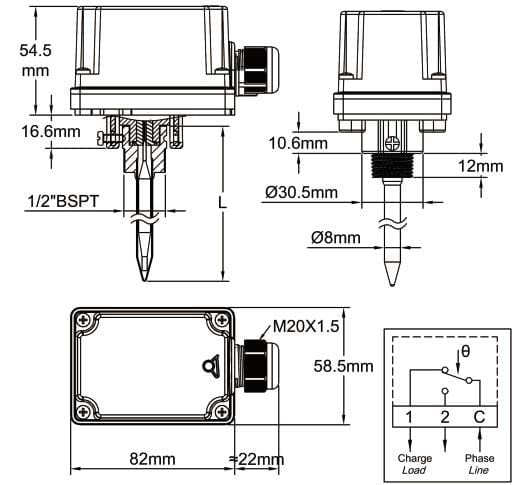

*Réglage interne: remplacer Y048 par Y049
