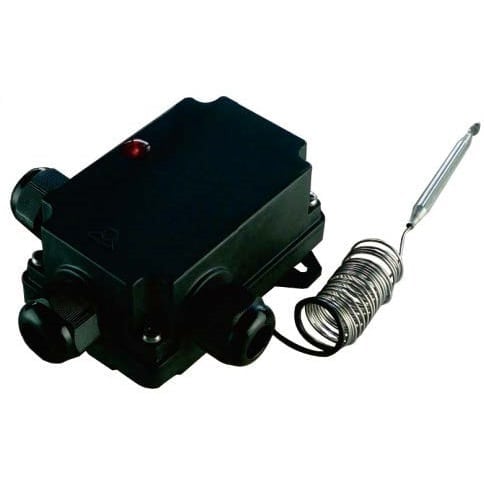

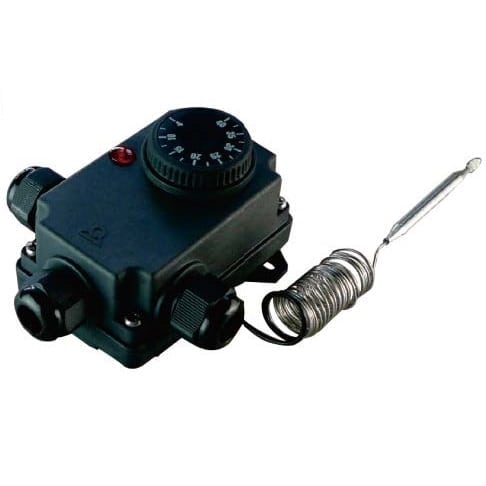

Thermostats à bulbe et capillaire, avec lampe témoin incorporée, deux ou trois presse-étoupes M20, IP55
Contrôle ou régulation à distance de la température dans des locaux professionnels, lorsqu’une bonne protection aux projections de liquides ou aux poussières est demandée. Sortie par deux ou trois presse-étoupes permettant le raccordement direct de câbles chauffants, radiateurs ou thermoplongeurs
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Type de contact | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
ajustement du point de consigne |
Boitier | Type | Operation | Contact | Mesure | Plages °C | Séries |
IP55 | Régulation | Mécanique | SPNC | à distance | ![]() |
Y0A8& Y0A9 |
Matière | ![]() |
![]() |
![]() |
![]() |
||
PC-ABS |
Applications
Contrôle ou régulation à distance de la température dans des locaux professionnels, lorsqu’une bonne protection aux projections de liquides ou aux poussières est demandée. Sortie par deux ou trois presse-étoupes permettant le raccordement direct de câbles chauffants, radiateurs ou thermoplongeurs
Boitier: extra plat IP44, en PC-ABS chargé fibre de verre, noir, UL94-V0. Bonne résistance à l’impact et aux UV. Platine de fixation murale avec pattes plastique amovibles.Sorties du boitier: par presse-étoupes M20. Livré avec 2 ou3 presse-étoupes. Le positionnement des presse-étoupes permet le raccordement dans différentes positions. Des presse-étoupes pour câbles méplats ou oblongs de traçage électrique sont possibles sur demande.
Réglage : Par manette graduée en °C pour les modèles à réglage extérieur, par cadran gradué et réglage tournevis pour les modèles à réglage interne. Graduations en °F disponibles en option.
Elément sensible: Bulbe à dilatation de liquide. La mesure de température est réalisée à distance par un bulbe et capillaire.
Plages de réglage : -35+35°C (-30+95°F), 4-40°C (40-105°F), 30-90°C (85-195°F), 30-110°C (90-230°F), 50-200°C (120-390°F), 50- 300°C (120-570°F), 100-400°C (210-750°F), 100-500°C (210-930°F).
Longueur de capillaire: 1.5m
Raccordement électrique: Sur bornier à vis (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne). Une borne principale et 3 bornes auxiliaires sont disponibles pour le raccordement du neutre, ce qui permet par exemple d’alimenter deux cordons chauffants en traçage électrique

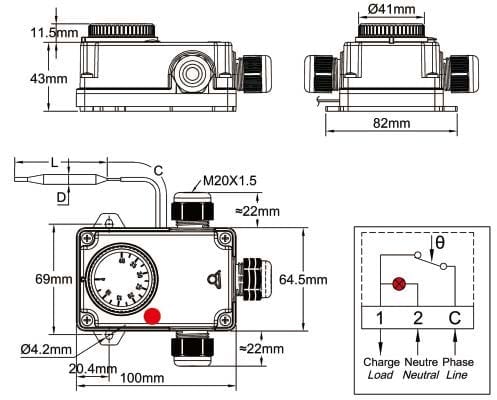

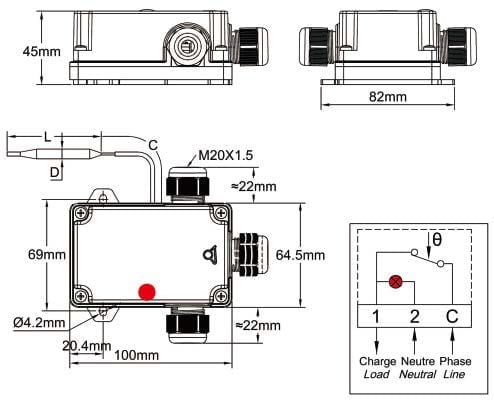

Fixation: Murale, par deux pattes latérales amovibles, pour vis dia 4 mm, entre axe 69 mm
Lampe témoin: Néon, 230V, rouge, en standard, en parallèle sur la charge
Contact: A ouverture par élévation de température.
Pouvoir de coupure, charges résistives:
- 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
Pouvoir de coupure, charges inductives:
- 2,6A 250V 50 ~60Hz: >100000 cycles
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, voir la fiche technique du thermostat 8G
Références principales avec 3 presse-étoupes*
Plages de température °C (°F) | Réglage interne | Réglage externe | Diamètre du bulbe (D, mm) | Longueur du bulbe (L, mm) | Différentielle °C (°F) | Température maxi sur le bulbe°C (°F) |
-35+35°C (-30+95°F) | Y0A9LD135035AO6J | Y0A8LD135035AO6J | 6 | 98 | 3±2 (5.5±4) | 55 (130) |
4-40°C (40-105°F) | Y0A9LD104040AO6J | Y0A8LD104040AO6J | 6 | 140 | 2.5±1.5 (4.5±2,5) | 60 (140) |
30-90°C (85-195°F) | Y0A9LD130090AO6J | Y0A8LD130090AO6J | 6 | 87 | 4±3 (7±5.5) | 120 (250) |
30-110°C (90-230°F) | Y0A9LD130110AO6J | Y0A8LD130110AO6J | 6 | 93 | 5±3 (9±7) | 150 (300) |
50-200°C (120-390°F) | Y0A9LD150200AO6J | Y0A8LD150200AO6J | 6 | 59 | 8±5 (14±9) | 250 (480) |
50-300°C (120-570°F) | Y0A9LD150300AO3J | Y0A8LD150300AO3J | 3 | 135 | 10±5 (18±9) | 350 (660) |
100-400°C (210-750°F) | Y0A9LD1A0400AO3J | Y0A8LD1A0400AO3J | 3 | 93 | 15±5 (27±9) | 430 (800) |
100-500°C (210-930°F) | Y0A9LD1A0500AO4J | Y0A8LD1A0500AO4J | 4 | 235 | 10±5 (18±9) | 550 (1000) |
