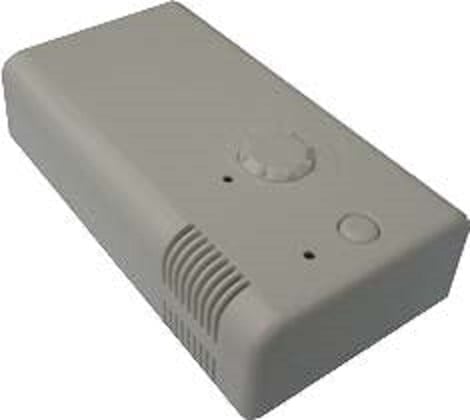

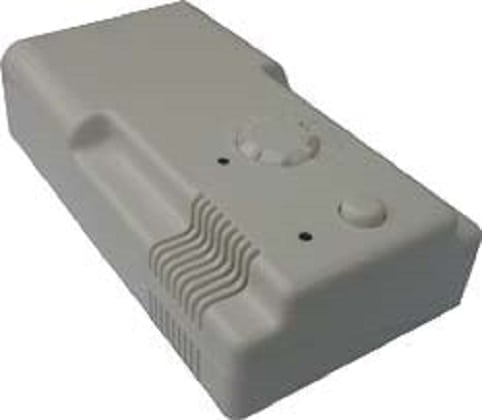

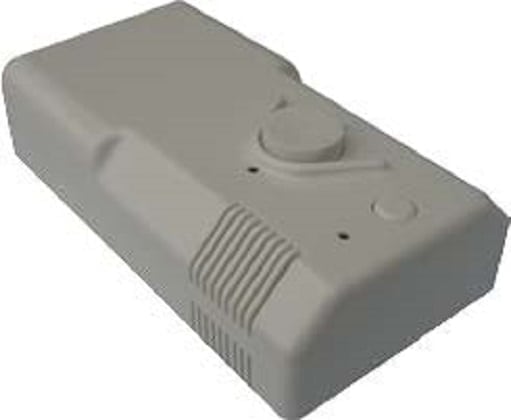

Boîtiers vides destinés aux radiateurs à bain d’huile avec résistance monotube et régulation électronique 200 x 77 x 50

Boitier de cartouche chauffante, détecteur de niveau ou capteur de température, Y301
Boitiers vides destinés aux radiateurs à bain d’huile avec résistance monotube et régulation électronique, 150x80x40
Boîtiers vides destinés aux radiateurs à bain d’huile avec résistance monotube et régulation électronique, IP33
Réglage: Une manette et un bouton poussoir. Deux voyants
Classe IP: IP33 (montage vertical uniquement)
Poids: 130 gr.
Couleur: RAL1010
Matière: PC-ABS
Ventilation: Pour cartes à sortie relais. Non adapté aux sorties triac: pas de ventilation de la zone électronique.
Poids | 0.130 kg |
---|---|
Dimensions | 150 × 80 × 40 mm |
Indice de protection IP | |
Couleur |
Description
Ces boitiers se montent sur la partie externe filetée ½ » des résistances monotube des radiateurs à bain d’huile. Ils sont conçus pour recevoir des cartes électroniques existantes de constructeurs tels que Cotherm, Delta Dore etc…
Leur classe de protection IP permet de les monter dans la plupart des applications domestiques.
Ils sont conçus pour répondre à une classe d’isolement II: les lignes de fuite et distances dans l’air entre les pièces métalliques ou pièces sous tension sont supérieures ou égales à 8 mm (Valeurs indicatives, pouvant varier selon les cartes électroniques internes)
L’épaisseur minimale des parois plastique est de 1,6mm.
Ils peuvent être livrés avec câble d’alimentation dont la force d’arrachement est supérieure à 10 DaN.
Le développement de ces boitiers se fait sur spécifications client.
Nous consulter pour référence et fournisseurs des cartes électroniques compatibles
Dimensions: 150 x 80 x 37 (hors manette et fixation)
Réglage: Une manette et un bouton poussoir. Deux voyants
Classe IP: IP33 (montage vertical uniquement)
Poids: 130 gr.
Couleur: RAL1010
Matière: PC-ABS
Ventilation: Pour cartes à sortie relais. Non adapté aux sorties triac: pas de ventilation de la zone électronique.
Fiche technique
