Boitier de cartouche chauffante, détecteur de niveau ou capteur de température, Y301
– Peut recevoir des raccords filetés de ½″ avec contre écrou interne ou des raccords laiton de ¾″ ou 1″ avec fixation par 2 vis M4 (Utilise un joint plat)
– Comporte un bornier interne amovible à 3 voies 2.5mm²
– Sortie par presse étoupe PG11
Dimensions | 48 × 48 × 41 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
matière des vis | |
Volume (cm³) |
Description

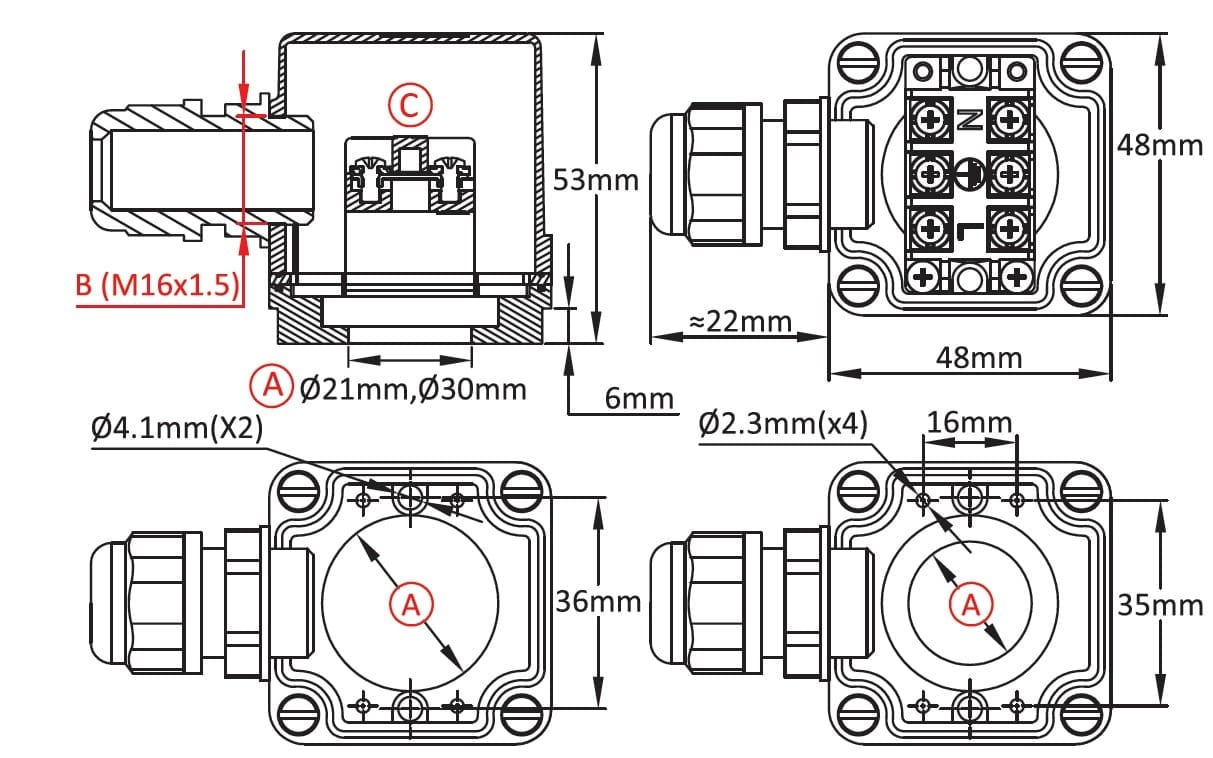

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales

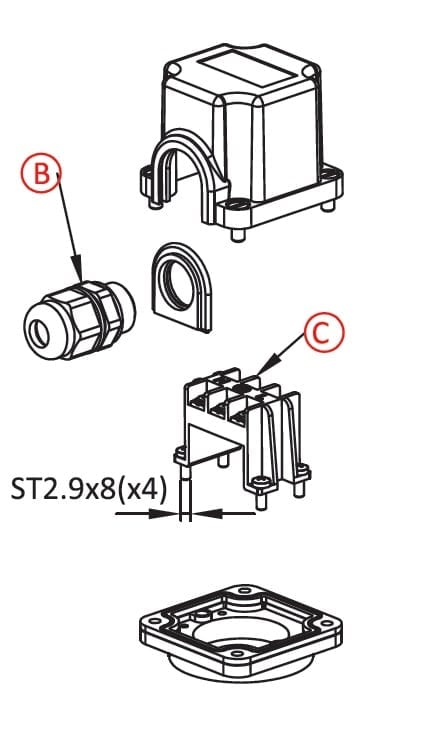

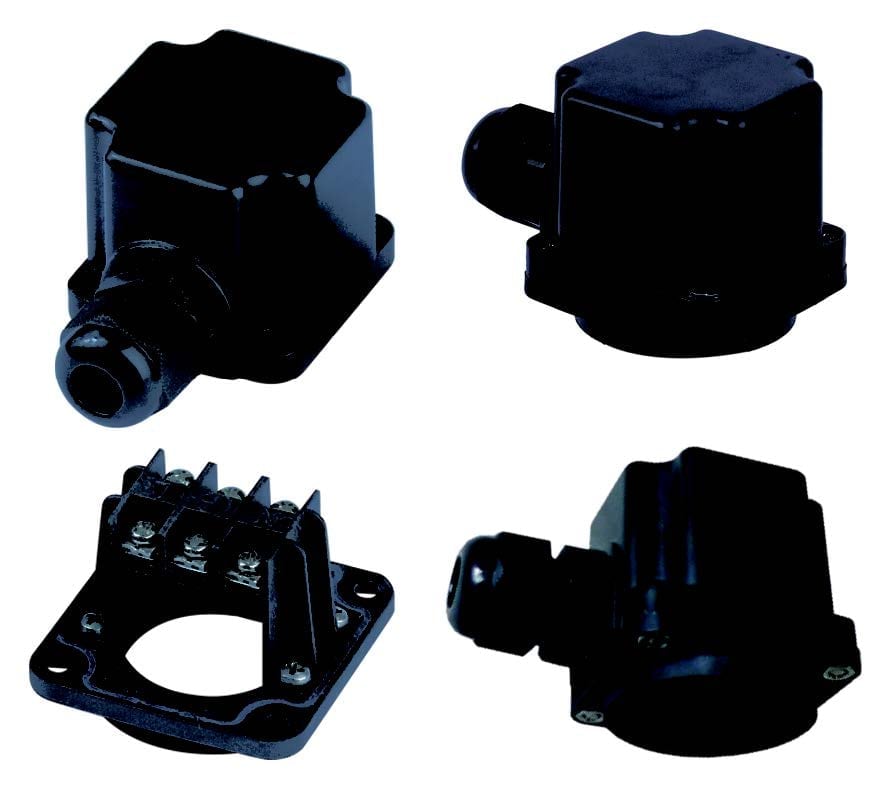

Boitier de cartouche chauffante, détecteur de niveau ou capteur de température
– Peut recevoir des raccords filetés de ½″ avec contre écrou interne ou des raccords laiton de ¾″ ou 1″ avec fixation par 2 vis M4 (Utilise un joint plat)
– Comporte un bornier interne amovible à 3 voies 2.5mm²
– Sortie par presse étoupe PG11
Dimensions: 48 x 48 x 41 mm
Volume: 93 cm³
Matière: PA66
Indice de protection: IPX5
Indice de résistance mécanique: IK8
Matières des vis: acier inoxydable
Références principales
A (mm) | Avec bornier | Sans bornier |
21 | Y30121001E6H100T | Y30121001E60000T |
30 | Y30130001E6H100T | Y30130001E60000T |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
