Boitier de thermoplongeur pour raccords standards à trois vis de montage M4 à 120°, Y3C1
Ce boitier convient pour une intégration de thermoplongeur à accords standards à trois vis de montage M4 à 120°.
Dimensions | 54 × 54 × 74 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier | |
Volume (cm³) |
Description

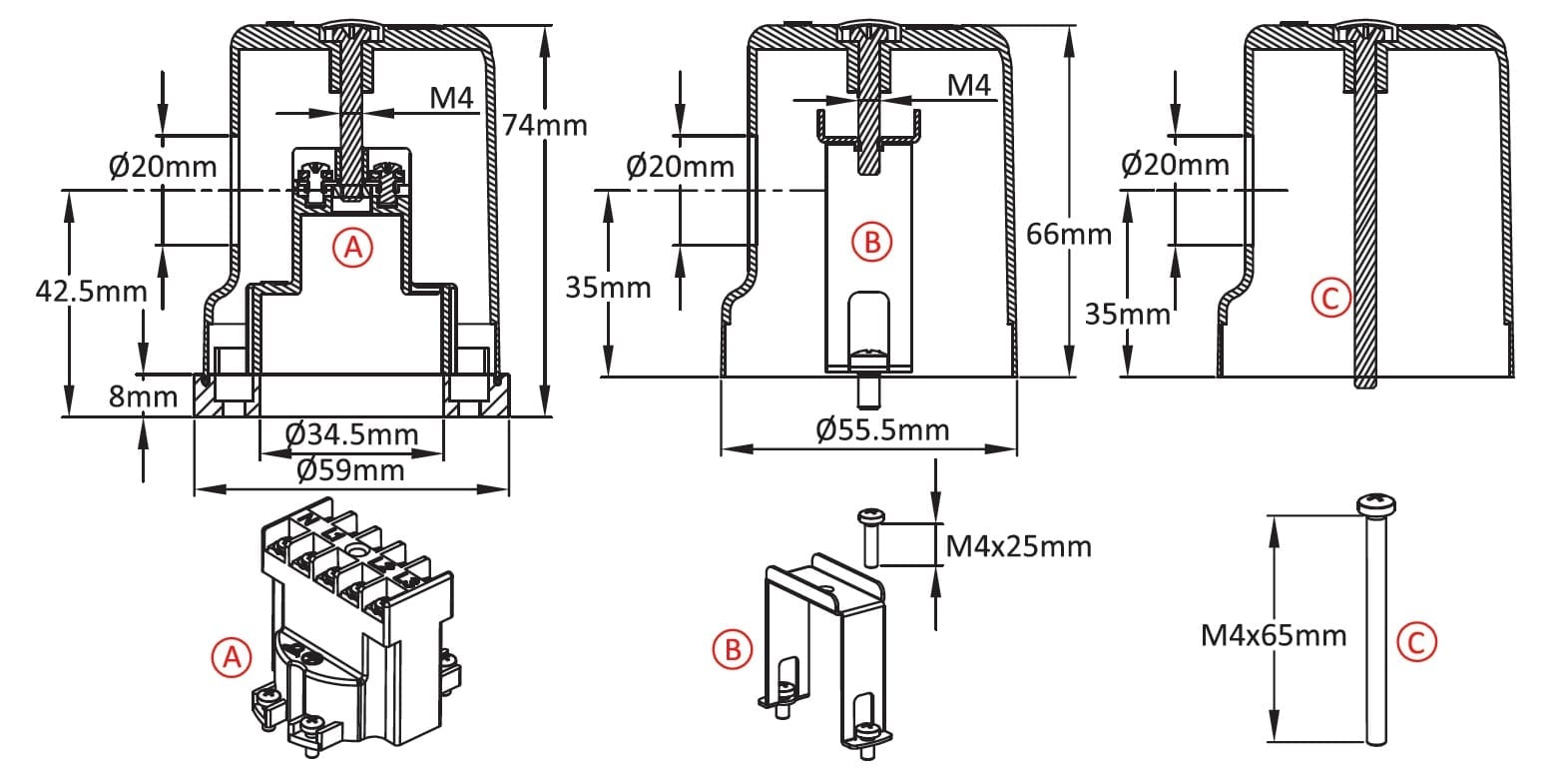

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Ce boitier convient pour une intégration de thermoplongeur à accords standards à trois vis de montage M4 à 120°.
Dimensions: dia.54 x 74 mm
Volume: 180 cm³
Matière: PA66
Indice de protection: IP69K
Indice de résistance mécanique: IK8
Références principales
A | B | C | Références |

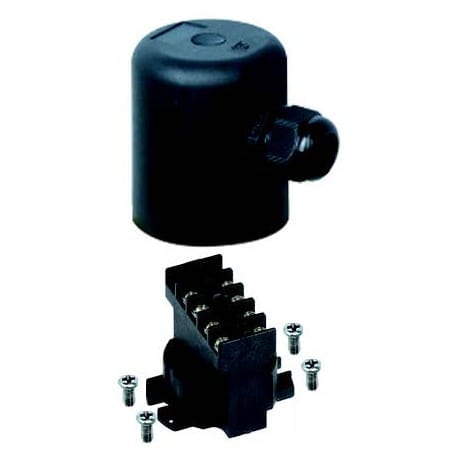

√ | × | × | Y3C10001120H200T |

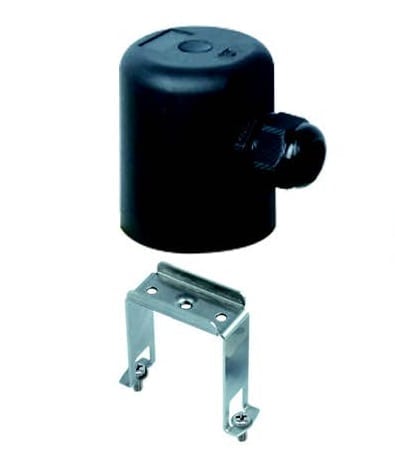

× | √ | × | Y3C10001120E100T |

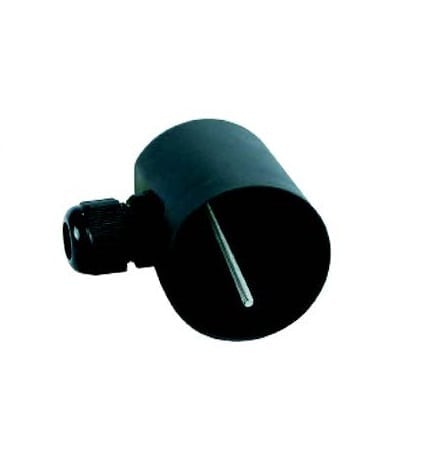

× | × | √ | Y3C100011200100T |
Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
