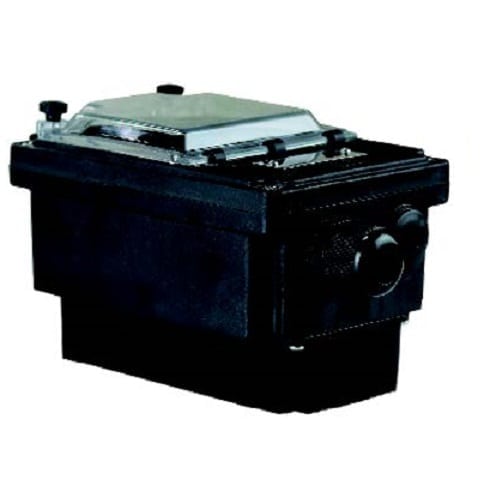

Boitier à fenêtre, pour thermoplongeur instrumenté avec dissipateur de chaleur pour relais statique, Y3N4

– Face avant avec hublot polycarbonate à charnières

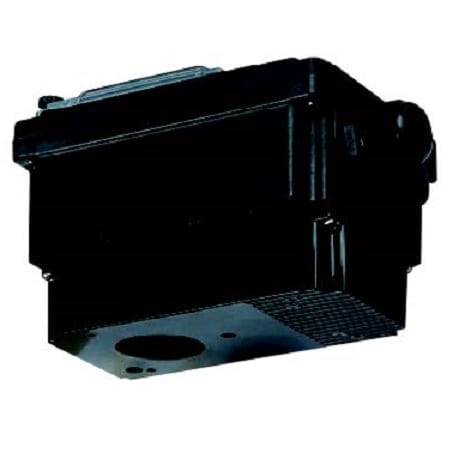

– Extension aluminium sur face arrière avec échangeur de température, permet le montage de relais statiques
– Permet le montage de raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne
– Plusieurs modèles de borniers internes amovible sont disponibles (jusqu’à 12 voies, 2,5; 6 et 10mm²)

Dimensions	130 × 180 × 132 mm
Indice de protection IP	IP69K
Indice de protection mécanique	IK10
Matière du boitier	Aluminium, PA66, PC
Volume (cm³)	2580

Réf. : Y3N4 Catégories : Boitiers pour aérotherme et ventilation, Boitiers pour résistance à aillettes, Boitiers de thermoplongeur, Boitiers plastique Étiquettes : thermoplongeur, PA66, IP69K, IK10

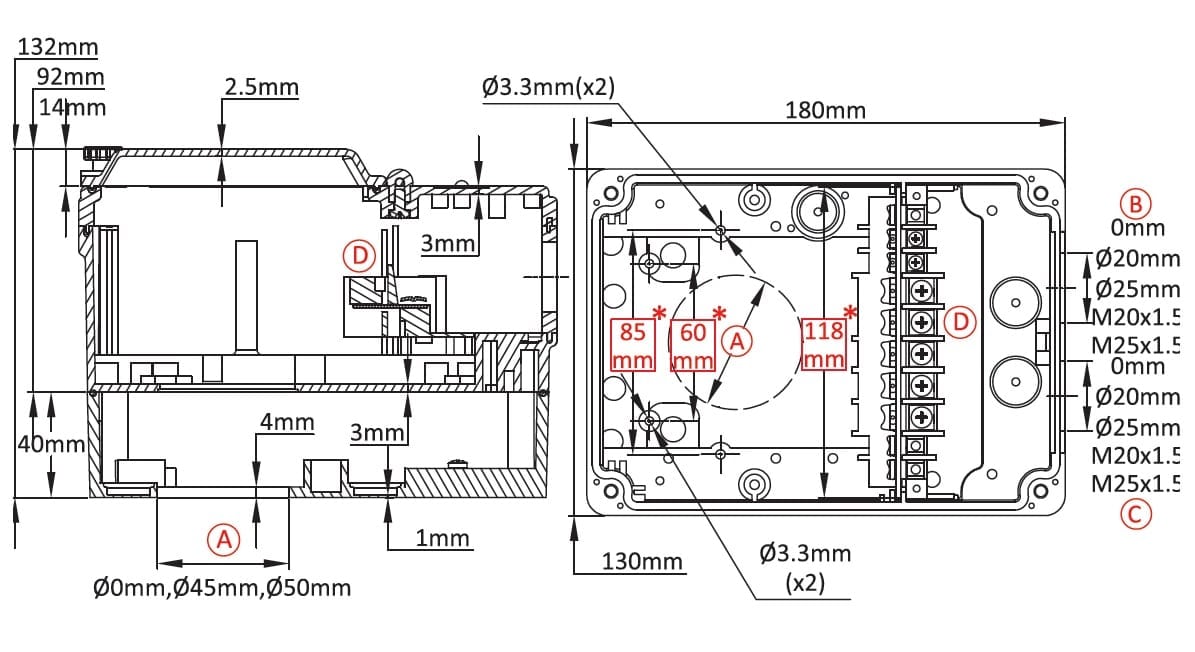

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier à fenêtre, pour thermoplongeur instrumenté avec dissipateur de chaleur pour relais statique
– Face avant avec hublot polycarbonate à charnières
– Extension aluminium sur face arrière avec échangeur de température, permet le montage de relais statiques
– Permet le montage de raccords de thermoplongeurs 1″1/4, 1″1/2 et M45x2 à double filetage et écrou interne
– Plusieurs modèles de borniers internes amovible sont disponibles (jusqu’à 12 voies, 2,5; 6 et 10mm²)
– Plusieurs modèles de platines porte presse-étoupe mobiles, avec nombreuses possibilités, de 1 à 4 sorties, jusqu’à M25

Dimensions: 130 x 180 x 132 mm

Volume: 2580 cm³

Matière: boitier en PA66 avec hublot en PC transparent et dissipateur de chaleur en aluminium pour relais statique

Indice de protection: IP69K

Indice de résistance mécanique: IK10

Références principales

Afficher les références

Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Fiche technique Y3N4

Plans

Bases pratiques associées à ce produit

Les classes de protection
Les boîtiers ont pour but de protéger le matériel électrique situé à l’intérieur. Cette protection doit être considérée sous les angles électriques et environnementaux).
Propriétés principales des matières plastiques usuelles utilisées dans les boîtiers
Les boîtiers classiques, uniquement composés de 5 faces et d’un couvercle, demandent un aménagement long et coûteux, et faisant la plupart du temps l’impasse sur les nécessités de l’application : sécurité, résistance au feu, à la pénétration d’eau, aux chocs, aux UV, à la température, etc...
Guide pratique pour la sélection d’un thermoplongeur
Les courbes ci-dessous ont été obtenues par des essais réalisés dans notre laboratoire. Les courbes ont été lissées informatiquement, et sont données uniquement à titre informatif. Elles ne sont représentatives que pour les puissances indiquées.
Introduction aux relais statiques et comparaisons aux relais électromécaniques
Le relais statique, aussi nommé contacteur statique ou SSR (acronyme de l’anglais Solid State Relay) est l’équivalent électronique du contacteur de puissance électromécanique.

A (mm)	B (mm)	C (mm)	Avec D	Sans D
0	0	0	Y3N40000000J100T	Y3N400000000000T
0	0	20	Y3N40000120J100T	Y3N400001200000T
0	0	25	Y3N40000125J100T	Y3N400001250000T
0	0	M20*1.5	Y3N400001T0J100T	Y3N400001T00000T
0	0	M25*1.5	Y3N400001T5J100T	Y3N400001T50000T
0	20	20	Y3N40000220J100T	Y3N400002200000T
0	25	25	Y3N40000225J100T	Y3N400002250000T
0	M20*1.5	M20*1.5	Y3N400002T0J100T	Y3N400002T00000T
0	M25*1.5	M25*1.5	Y3N400002T5J100T	Y3N400002T50000T
45	0	0	Y3N44500000J100T	Y3N445000000000T
45	0	20	Y3N44500120J100T	Y3N445001200000T
45	0	25	Y3N44500125J100T	Y3N445001250000T
45	0	M20*1.5	Y3N445001T0J100T	Y3N445001T00000T
45	0	M25*1.5	Y3N445001T5J100T	Y3N445001T50000T
45	20	20	Y3N44500220J100T	Y3N445002200000T
45	25	25	Y3N44500225J100T	Y3N445002250000T
45	M20*1.5	M20*1.5	Y3N445002T0J100T	Y3N445002T00000T
45	M25*1.5	M25*1.5	Y3N445002T5J100T	Y3N445002T50000T
50	0	0	Y3N45000000J100T	Y3N450000000000T
50	0	20	Y3N45000120J100T	Y3N450001200000T
50	0	25	Y3N45000125J100T	Y3N450001250000T
50	0	M20*1.5	Y3N450001T0J100T	Y3N450001T00000T
50	0	M25*1.5	Y3N450001T5J100T	Y3N450001T50000T
50	20	20	Y3N45000220J100T	Y3N450002200000T
50	25	25	Y3N45000225J100T	Y3N450002250000T
50	M20*1.5	M20*1.5	Y3N450002T0J100T	Y3N450002T00000T
50	M25*1.5	M25*1.5	Y3N450002T5J100T	Y3N450002T50000T
