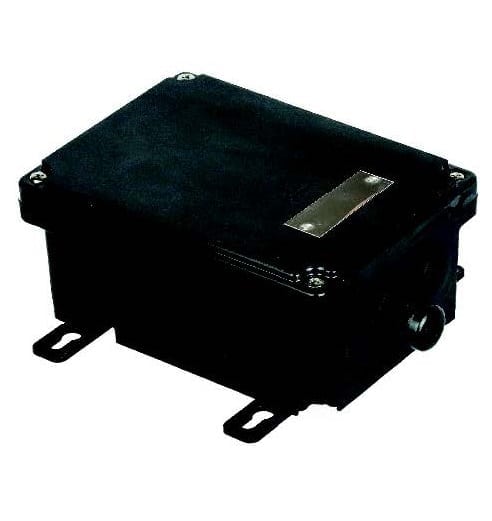

Boitier d’instrumentation, raccordement, capteur de température, thermostat, détecteur de niveau, Y3N1

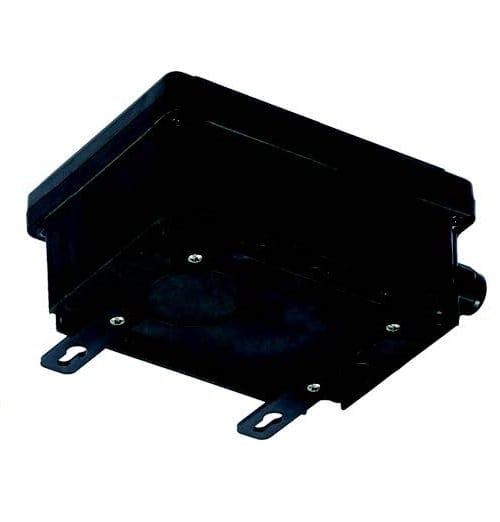

– Comporte 4 pattes de fixation murales amovibles
– Possibilité de montage de carte électronique
– Peut recevoir un perçage en face arrière pour capteur de température, canne de thermostat ou sonde de détecteur de niveau

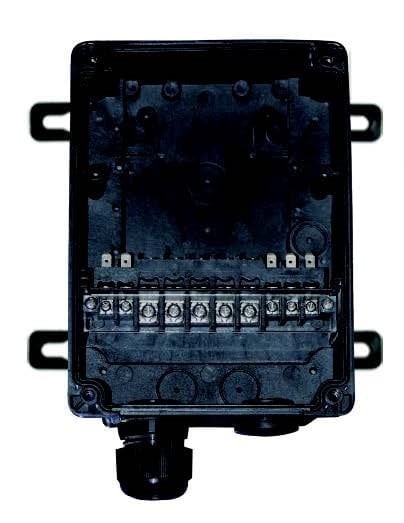

– Plusieurs modèles de borniers internes amovible sont disponibles (jusqu’à 12 voies, 2,5; 6 et 10mm²)

Dimensions 130 × 180 × 80 mm
Indice de protection IP

Indice de protection mécanique

Matière du boitier

Volume (cm³)

Réf. : Y3N1 Catégories : , Étiquettes : , ,

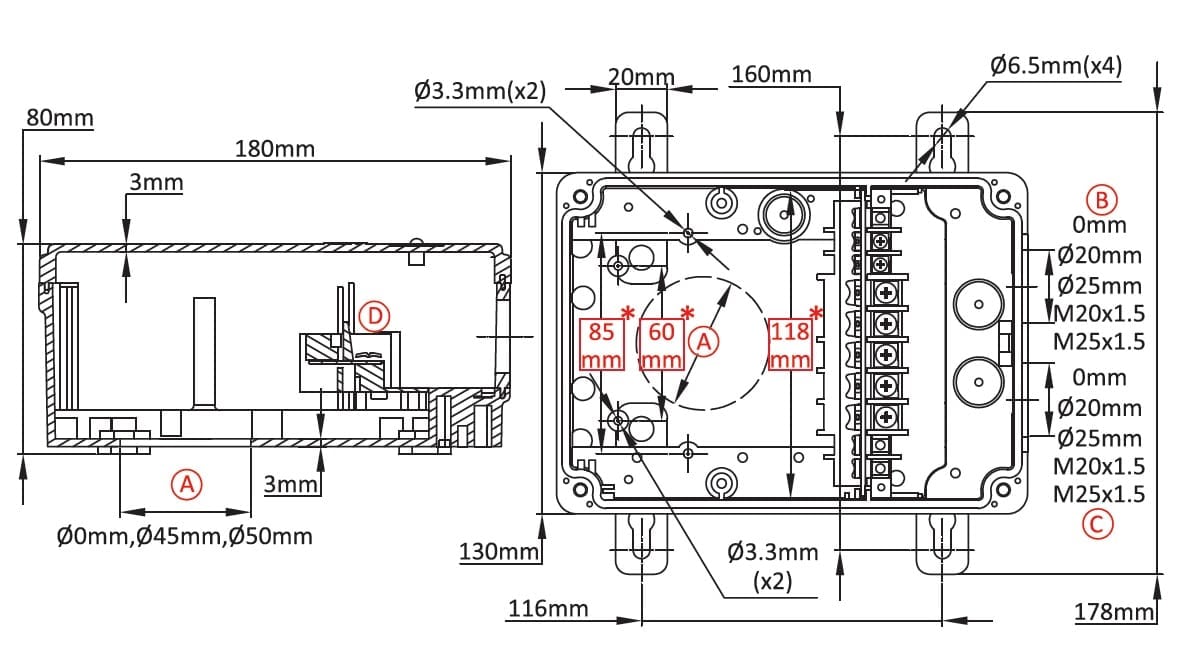

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.

Caractéristiques principales

Boitier d’instrumentation, raccordement, capteur de température, thermostat, détecteur de niveau
– Comporte 4 pattes de fixation murales amovibles
– Possibilité de montage de carte électronique
– Peut recevoir un perçage en face arrière pour capteur de température, canne de thermostat ou sonde de détecteur de niveau
– Plusieurs modèles de borniers internes amovible sont disponibles (jusqu’à 12 voies, 2,5; 6 et 10mm²)
– Plusieurs modèles de platine porte presse-étoupe mobile, avec nombreuses possibilités, y compris pour câbles méplats, de 1 à 4 sorties, jusqu’à M25

Dimensions: 130 x 180 x 80 mm

Volume: 1870 cm³

Matière: PA66

Indice de protection: IP69K

Indice de résistance mécanique: IK10



Références principales

Presse étoupe non inclus dans les références ci-dessus. Nous consulter si vous les souhaitez.



Afin d’accéder au téléchargement de documents, l’identification ou l’enregistrement d’un compte est requise. Fiches techniques, plans (.dwg), modèles 3D (.stp) et autres documents sont disponible.

Téléchargements

Fiche technique

Plans
