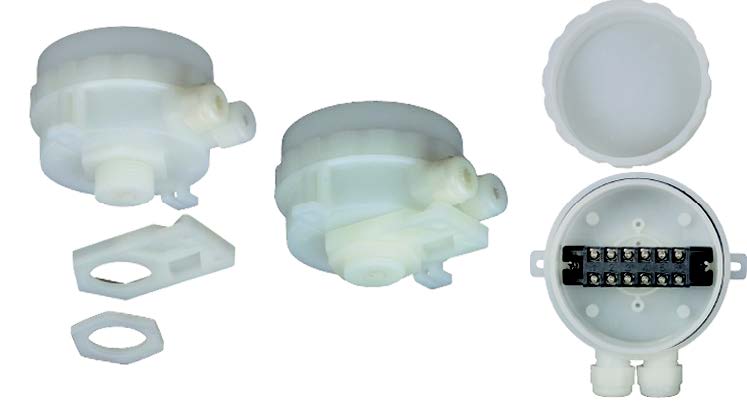

Boîtier de capteur de température en PVDF pour environnements acides fortement corrosifs, Y3E8
Mesure de température haute pour bains de traitements de surface ou de liquides corrosifs, milieux marins, locaux d’élevage.
Dimensions | 105 × 105 × 82 mm |
---|---|
Matière du boitier | |
Indice de protection IP | |
Indice de protection mécanique | |
Volume (cm³) |
Description

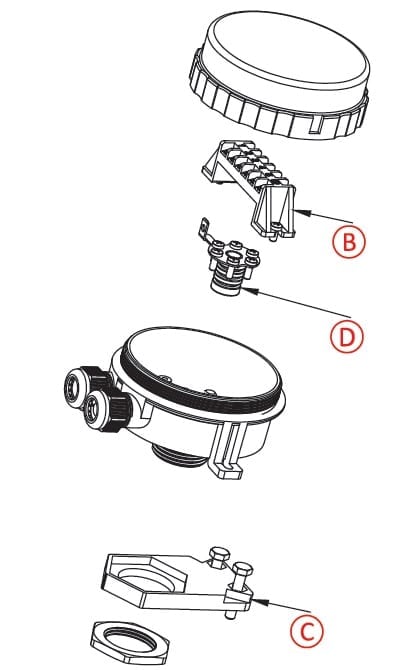

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Applications:
Mesure de température haute pour bains de traitements de surface ou de liquides corrosifs, milieux marins, locaux d’élevage.
Matière du boitier: Corps en PVDF blanc: Très bonne tenue aux bases fortes, bonne tenue aux Pour utilisation sur des liquides jusqu’à 110°C.
Boitier: Degré de protection IP 69K (étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières) selon EN 60529, dia 105 mm hauteur 66mm (Hors accessoires et presse-étoupes), en matière plastique.
Joint de couvercle et garniture de presse-étoupes en EPDM. Joint de canne en élastomère fluoro-carboné FKM (Viton). Le couvercle est dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots.

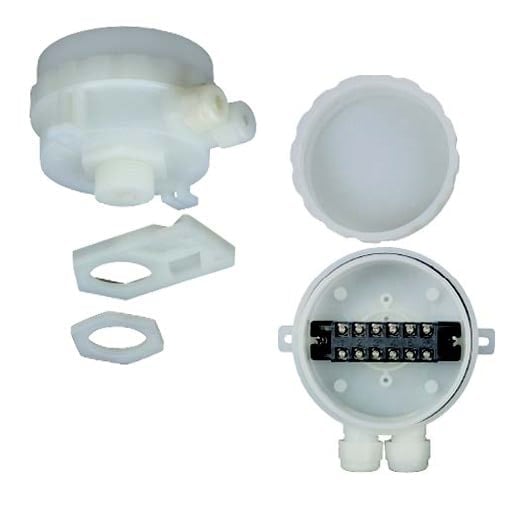

Fixation:
- Par le filetage 1” BSPT sous la tête (Permet un montage étanche en traversée de paroi lorsqu’il est utilisé avec un contre-écrou 1” et joint disponibles en accessoire)
- Par platine plastique orientable, permettant un montage en bord de cuve (Disponible en accessoire)
- Par les deux oreilles du boitier (2 trous dia 5mm entre-axe 113 mm)
Références principales
A (mm) | D | C | avec bornier B | sans bornier B |
6 | Silicone | √ | Y3E8060022BH40XT | Y3E8060022B000XT |
6 | Silicone | × | Y3E8060022BH40UT | Y3E8060022B000UT |
6 | FKM | √ | Y3E8060022BH40ZT | Y3E8060022B000ZT |
6 | FKM | × | Y3E8060022BH40WT | Y3E8060022B000WT |
6 | NBR | √ | Y3E8060022BH40YT | Y3E8060022B000YT |
6 | NBR | × | Y3E8060022BH40VT | Y3E8060022B000VT |
7 | Silicone | √ | Y3E8070022BH40XT | Y3E8070022B000XT |
7 | Silicone | × | Y3E8070022BH40UT | Y3E8070022B000UT |
7 | FKM | √ | Y3E8070022BH40ZT | Y3E8070022B000ZT |
7 | FKM | × | Y3E8070022BH40WT | Y3E8070022B000WT |
7 | NBR | √ | Y3E8070022BH40YT | Y3E8070022B000YT |
7 | NBR | × | Y3E8070022BH40VT | Y3E8070022B000VT |
8 | Silicone | √ | Y3E8080022BH40XT | Y3E8080022B000XT |
8 | Silicone | × | Y3E8080022BH40UT | Y3E8080022B000UT |
8 | FKM | √ | Y3E8080022BH40ZT | Y3E8080022B000ZT |
8 | FKM | × | Y3E8080022BH40WT | Y3E8080022B000WT |
8 | NBR | √ | Y3E8080022BH40YT | Y3E8080022B000YT |
8 | NBR | × | Y3E8080022BH40VT | Y3E8080022B000VT |
9 | Silicone | √ | Y3E8090022BH40XT | Y3E8090022B000XT |
9 | Silicone | × | Y3E8090022BH40UT | Y3E8090022B000UT |
9 | FKM | √ | Y3E8090022BH40ZT | Y3E8090022B000ZT |
9 | FKM | × | Y3E8090022BH40WT | Y3E8090022B000WT |
9 | NBR | √ | Y3E8090022BH40YT | Y3E8090022B000YT |
9 | NBR | × | Y3E8090022BH40VT | Y3E8090022B000VT |
10 | Silicone | √ | Y3E8100022BH40XT | Y3E8100022B000XT |
10 | Silicone | × | Y3E8100022BH40UT | Y3E8100022B000UT |
10 | FKM | √ | Y3E8100022BH40ZT | Y3E8100022B000ZT |
10 | FKM | × | Y3E8100022BH40WT | Y3E8100022B000WT |
10 | NBR | √ | Y3E8100022BH40YT | Y3E8100022B000YT |
10 | NBR | × | Y3E8100022BH40VT | Y3E8100022B000VT |
11 | Silicone | √ | Y3E8110022BH40XT | Y3E8110022B000XT |
11 | Silicone | × | Y3E8110022BH40UT | Y3E8110022B000UT |
11 | FKM | √ | Y3E8110022BH40ZT | Y3E8110022B000ZT |
11 | FKM | × | Y3E8110022BH40WT | Y3E8110022B000WT |
11 | NBR | √ | Y3E8110022BH40YT | Y3E8110022B000YT |
11 | NBR | × | Y3E8110022BH40VT | Y3E8110022B000VT |
Accessoires
Ecrou 1” BSPP épaisseur 5mm |
Platine de montage en bord de cuve, épaisseur 10mm (Son montage se fait avec un écrou 1”) | Joint 1” pour montage étanche en traversée de paroi avec écrou 1” |
|
![]() |
|
Référence en PA66: 66YFHN1N | Référence en PA66: 66YFMB1N |
Référence en FKM (Viton): 66YGA1F |
Référence en PP: 66YFHN1P | Référence en PP: 66YFMB1P | |
Référence en PVDF: 66YFHN1V | Référence en PVDF: 66YFMB1V |
UN MODÈLE 3D, AU FORMAT .STP, DU BOITIER EST DISPONIBLE SUR DEMANDE.
