Bornier en céramique à très haute tenue en température (500°C)

Ces borniers de raccordement de haute qualité permettent le raccordement efficace et facile d’éléments chauffants, résistances infrarouges, tubes quartz, dans les fours, étuves, et matériels professionnels de cuisson, mais aussi dans les équipements devant résister à un incendie en conservant leur fonction tels que des tunnels routiers et ferroviaires et équipements militaires

Poids ND
tension

section nominale (mm²)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Description

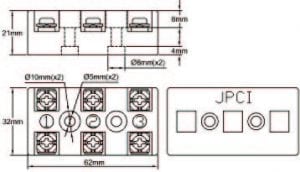

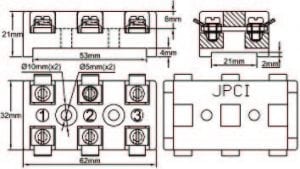

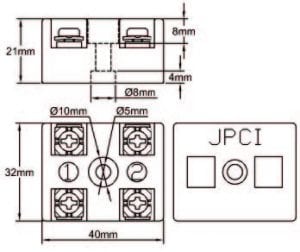

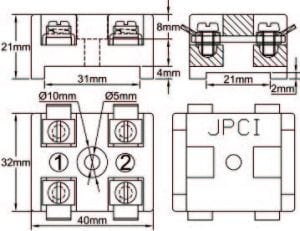

Série BCA Série BCB Série BCC


Modèle de base pour applications générales en électrothermie

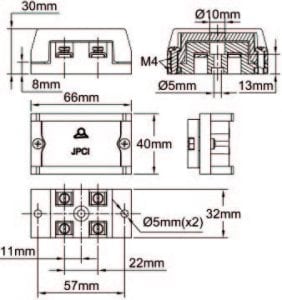

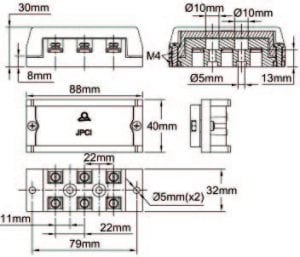

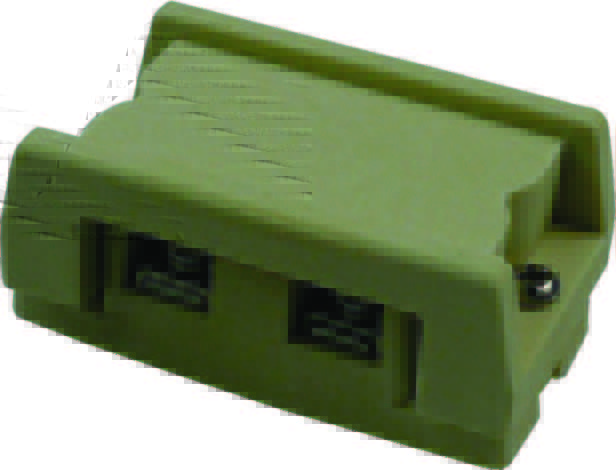

Comporte un socle à 4 pieds pour permettre un montage éloigné de la face d’appui et éviter la conduction thermique depuis le support. Bien adapté au montage sur la paroi de fours. Comporte un capot de protection céramique se montant par deux vis M4. Ce capot protège contre les contacts manuels, et évite aussi les courts circuits dus à la chute de matières conductrices en cas d’incendie. Développé pour les tunnels routiers et ferroviaires.

Applications : Ces borniers de raccordement de haute qualité permettent le raccordement efficace et facile d’éléments chauffants, résistances infrarouges, tubes quartz, dans les fours, étuves, et matériels professionnels de cuisson, mais aussi dans les équipements devant résister à un incendie en conservant leur fonction tels que des tunnels routiers et ferroviaires et équipements militaires. Particulièrement conçus pour offrir une résistance accrue aux hautes températures, ils peuvent supporter 500°C (900°F) en  permanence et 700°C (1292°F) en pointe. Ils conservent leurs propriétés mécaniques, isolation électrique et connectivité après 2  heures à 920°C (Test de simulation d’incendie)

Résistance d’isolement typique entre deux bornes :

  • à 100°C (212°F): 1500 Mohms
  • à 500°C (900°F): 1000 Mohms
  • à 700°C (1290F): 650 Mohms
  • à 900°C (1650°F): 10 Mohms

Rigidité diélectrique: 15 Kv/mm

Vis : M4x8, Acier inoxydable 304, avec rondelle élastique évitant le desserrage en température. Couple de serrage recommandé 13~20 DaN.cm

Deux types de têtes de vis possibles: à empreinte cruciforme ou fente DIN84

Bornes : Acier inoxydable 304, section de passage 16mm²

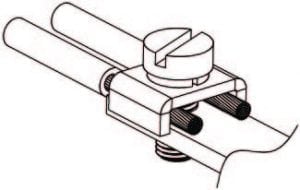

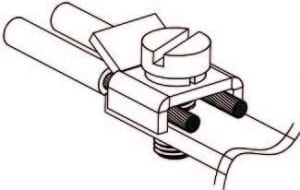

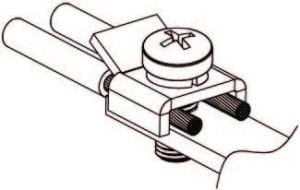

Cavaliers : Acier inoxydable 304, deux versions possibles, avec ou sans languette de protection des fils contre le cisaillement

Sections maximales admissibles par borne :

  • 1 conducteur multibrin dia 1mm (max 10 mm² ou AWG8)
  • Deux conducteurs multibrins dia 9 mm (2x6mm², 2x AWG 10)
  • Deux conducteurs rigides max 3 mm (2 x 6mm², 2 x AWG 10)

Intensité maximale admissible : 32A par borne

Tension maximum d’utilisation : 750V (Distance d’isolation supérieure à 10mm entre face de montage et bornes, et entre bornes. Un soin particulier doit être pris pour éviter de réduire les distances d’isolation lors du montage par l’utilisation de vis de montage non approprié ou de câbles mal dénudés ou mal isolés.

Température ambiante maximale :

  • Permanente : 500°C (900°F)
  • En pointe de courte durée : 700°C (1292°F)
  • Incendie : 920°C (1690°F) pendant deux heures (Il est nécessaire de prévoir ensuite le remplacement du matériel, mais il conserve ses caractéristiques principales pendant l’incendie)

Normes applicables : (IEC) EN60998-1 ; (IEC) EN60998-2-1 (Août 1993) ; NFC32-070

Références principales





Téléchargements

PRODUITS LIÉS

Bases pratiques associées à ce produit

  • Choisir la connectique

    La céramique fut la première matière isolante utilisée dans les borniers de raccordement électriques. Mécaniquement résistante, exceptionnellement résistante au feu, excellent isolateur électrique, elle possédait toutes les qualités requises.
