Blocs de jonction stéatite gamme 450V. Protégés contre les contacts accidentels, bornes laiton découpées, vis acier nickelé

Borniers stéatite très haute température à serrage indirect avec plaque de pression, non protégés contre les contacts accidentels, gamme 750V

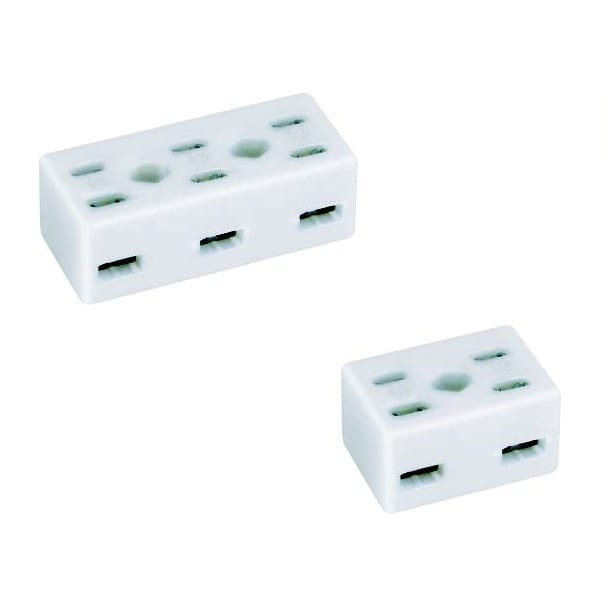

Blocs de jonction stéatite gamme 450V Protégés contre les contacts accidentels, bornes découpées, à doubles entrées avec double serrage pouvant servir de boite de dérivation très haute température.
La série BJ se différencie de la série BL par ses bornes, qui sont à double entrées et double serrage. Cette configuration permet de serrer de manière indépendante deux conducteurs par entrée, tout en procurant une notable économie de matière.
tension | |
---|---|
Nombre de bornes | |
Section des conducteurs (mm²) | |
Température de fonctionnement max (°C) | |
Température max en pointe (°C) |
Description
Applications : La série BJ se différencie de la série BL par ses bornes, qui sont à double entrées et double serrage. Cette configuration permet de serrer de manière indépendante deux conducteurs par entrée, tout en procurant une notable économie de matière.
Ils permettent le raccordement simple de câbles de distribution pour des appareils montés en série, comme des systèmes d’éclairage dans des tunnels routiers ou ferroviaires, chaque borne pouvant à la fois assurer la continuité de la ligne principale, et la dérivation vers un ou deux appareils. De par leur construction, ils sont ininflammables et résistent à la température et à l’humidité sans perdre leurs caractéristiques électriques et isolantes. Selon les matières utilisées pour la fabrication des bornes, ils peuvent résister à des incendies plus ou moins prolongés. Cette série comporte des versions avec serrage direct ou serrage indirect par vis sur plaque de pression en acier inoxydable, plus adapté aux câbles souples et extra souples.
Céramique : Stéatite type C221, non émaillée, couleur légèrement crème.
Résistances d’isolement typiques entre deux bornes (Tension de mesure 500V) :
- à 20°C (70°F) : 300 MΩ
- à 100°C (212°F) : 250 MΩ
- à 200°C (390°F) : 200 MΩ
- à 300°C (570°F) : 190 MΩ
- à 400°C (750°F) : 190 MΩ
Les valeurs d’isolement par rapport à la terre sont environ 2 fois plus importantes. La norme EN 60998 impose une résistance d’isolement supérieure à 5 MΩ. Leurs caractéristiques isolantes sont donc environ 20 à 40 fois supérieures, y compris à 400°C (750°F).
Tension de claquage : supérieure à 4500V. Distance minimale à travers la céramique entre 2 bornes : 2mm.
Lignes de fuite et distances dans l’air : ≥ 4mm entre face de montage et bornes, entre bornes, et entre deux blocs de connections montés côte à côte.
Tension maximum d’utilisation : 450V, en classe de pollution 3.
Parties conductrices : Protégées contre les contacts électriques accidentels (Doigt standard type A selon IEC 61032).
Fixation : Ils comportent un ou deux orifices permettant d’installer une vis de fixation sur une paroi. Un logement hexagonal permet de placer une vis à tête ronde ou hexagonale, ou un écrou. Cela permet le montage avec serrage par la face avant ou par la face arrière.
Normes applicables : (IEC) EN 60998-1 ; (IEC) EN 60998-2-1
Section possible des conducteurs:

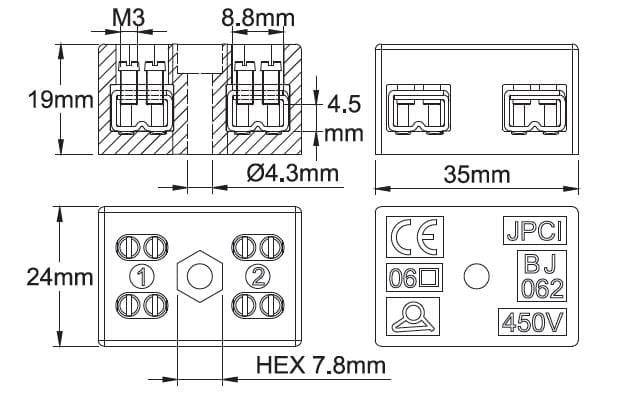

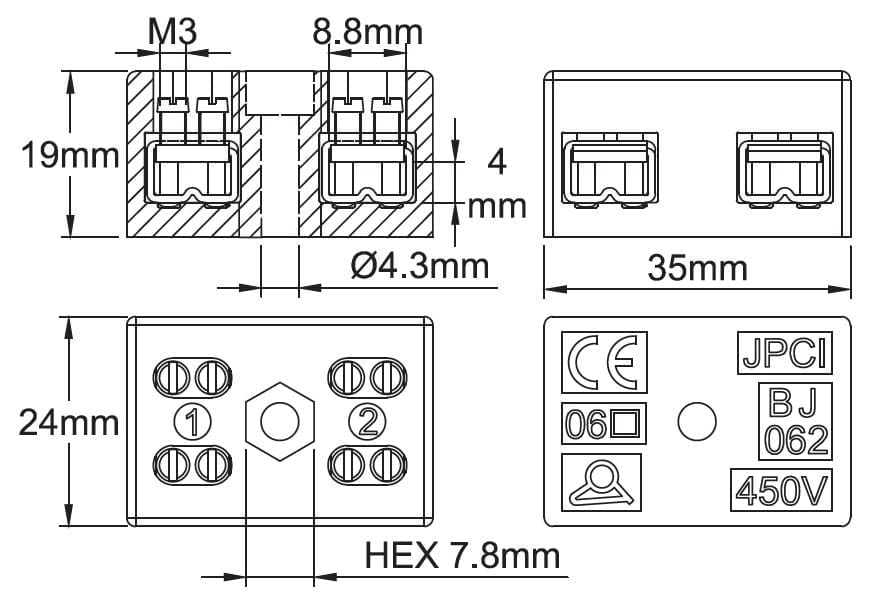

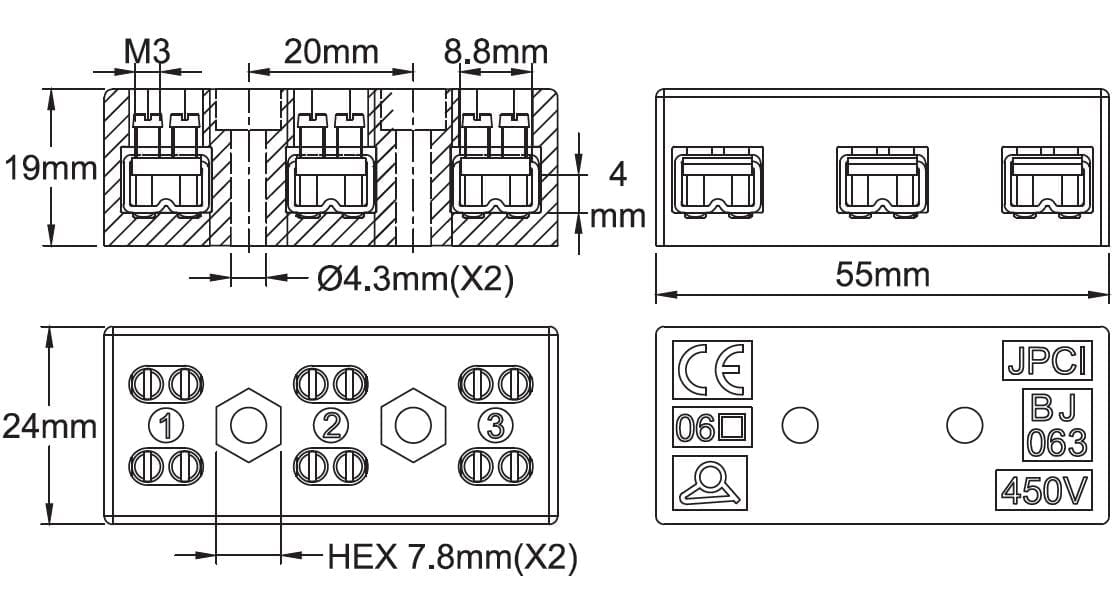

2×6 mm² | |
BJ0620, BJ0630, BJ062P, BJ063P | |
Câble rigide | 2x6mm²/2x4mm²/2×2.5mm²/2xAWG10/2xAWG12/2xAWG14 |
Câble multibrins | 2x4mm²/2×2.5mm²/2xAWG12/2xAWG14 |
Intensité maximale admissible | 41Ax2 par borne |
Filetage des vis | M3 |
Couple de serrage | 0.5 N.m |
Modèle | Matière des bornes | Tenue en température permanente | Tenue en température en pointe (90 min) | Références avec serrage direct | Références avec plaque de pression |
BJ062 | Laiton brut* | 230°C/450°F | 450°C/840°F | BJ06200000 | BJ062P00000 |
BJ063 | Laiton brut* | 230°C/450°F | 450°C/840°F | BJ06300000 | BJ063P00000 |
BJ062 | Acier nickelé* | 400°C/750°F | 550°C/1020°F | BJ0620000S | BJ062P0000S |
BJ063 | Acier nickelé* | 400°C/750°F | 550°C/1020°F | BJ0630000S | BJ063P0000S |
BJ062 BJ063 BJ062
BJ063 |
Acier inoxydable 304**
Acier inoxydable 304** Nickel 201**
Nickel 201** |
500°C/900°F
500°C/900°
500°C/930°F
500°C/930°F |
700°C/1290°F
900°C/1650°F*** 700°C/1290°F 900°C/1650°F*** 700°C/1290°F 950°C/1740°F*** 700°C/1290°F 950°C/1740°F*** |
BJ06200004 BJ06300004 BJ0620000N
BJ0630000N |
BJ062P00004 BJ063P00004 BJ062P0000N
BJ063P0000N |
* : vis acier nickelé.
** : vis acier inoxydable.
*** : Conditions rencontrées en cas d’incendie. Le bornier assure la continuité électrique pendant environ 2 heures à cette température, mais doit être remplacé ultérieurement.
