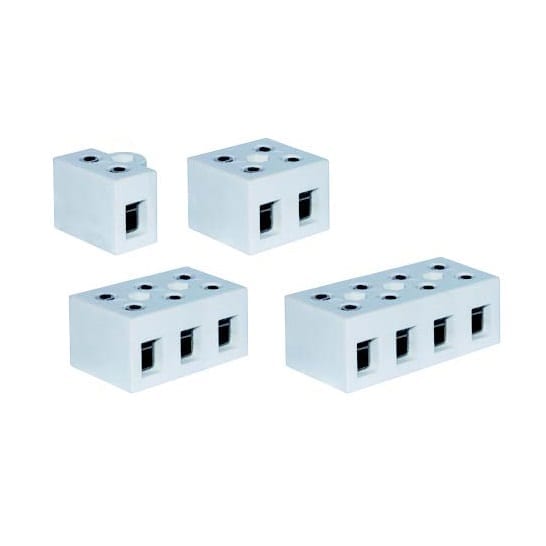

Borniers stéatite très haute température à serrage indirect avec plaque de pression, non protégés contre les contacts accidentels, gamme 750V
Ces borniers de raccordement ont été développés pour répondre aux besoins spécifiques des raccordements devant résister à des températures très élevées, jusqu’à 500°C (930°F) en permanence et 700°C (1290°F) en pointe. Ils assurent de plus la continuité du raccordement en cas d’incendie jusqu‘à 950°C (1740°F) (Leur remplacement ultérieur est alors nécessaire). Ils sont en particulier destinés aux tunnels routiers, tunnels de transports en commun (train, métro), aux parties de bateaux et de sous-marins devant résister à un incendie.
tension | |
---|---|
Nombre de bornes | |
Section des conducteurs (mm²) | |
Température de fonctionnement max (°C) | |
Température max en pointe (°C) |
Applications : Ces borniers de raccordement ont été développés pour répondre aux besoins spécifiques des raccordements devant résister à des températures très élevées, jusqu’à 500°C (930°F) en permanence et 700°C (1290°F) en pointe. Ils assurent de plus la continuité du raccordement en cas d’incendie jusqu‘à 950°C (1740°F) (Leur remplacement ultérieur est alors nécessaire). Ils sont en particulier destinés aux tunnels routiers, tunnels de transports en commun (train, métro), aux parties de bateaux et de sous-marins devant résister à un incendie, mais aussi aux raccordements de fours lorsque la température ambiante est très élevée en permanence. De par leur construction, ils sont ininflammables et résistent à l’humidité. Bien que les normes CEI (EN) 60998-1 et CEI (EN) 60998-2 n’aient pas prévu les conditions spéciales de tenue en température de ces borniers, leur construction répond à leurs spécifications (lorsqu’elles sont applicables), pour une tension maximale de 750V.
A 700°C, en 230V, le courant de fuite vers la terre est de l’ordre de 0.1 milliampères; les normes CEI 60331-21 et CEI 60331-11 de résistance au feu des câbles imposent un courant de fuite maximal de 2A à 850°C. Celui-ci n’est atteint que vers 900°C dans ces borniers, pour une tension de 230V.
Céramique : Stéatite type C221, non émaillée, couleur légèrement crème.
Résistance d’isolement type entre deux bornes ou entre borne et terre (Tension de mesure 500V) :
- à 20°C (70°F) : > 100 GΩ
- à 100°C (212°F) : > 100 GΩ
- à 200°C (390°F) : 90 GΩ
- à 300°C (570°F) : 55 GΩ
- à 400°C (750°F) : 5 GΩ
- à 500°C (750°F) : 90 MΩ
- à 600°C (750°F) : 10 MΩ
- à 700°C (750°F) : 2,5 MΩ
La norme EN 60998 impose une résistance d’isolement supérieure à 5MΩ. Elle est atteinte vers 680°C (1250°F) sur ce modèle.
Rigidité diélectrique : supérieure à 9KV à 20°C.
Vis : Acier inoxydable 304, tête hexagonale creuse, selon ISO 4762.
Bornes : Nickel.
Plaque de pression : Nickel.
Tension maximum d’utilisation : 750V, en classe de pollution 3. (La classe de pollution 3 définit des conditions micro environnementales provoquant une pollution conductrice, ou bien lorsque qu’une pollution non conductrice peut le devenir en cas de condensation).
Distances d’isolation : Supérieures à 6mm entre face de montage et bornes, entre bornes, et entre deux blocs de connexion montés côte à côte.
Parties conductrices : Non protégées contre les contacts électriques accidentels.
Fixation : A l’exception des bornes unifilaires, les blocs de jonction comportent un ou deux orifices permettant d’installer une vis de fixation sur une paroi. Un logement hexagonal permet de placer une vis à tête ronde ou hexagonale, ou un écrou. Cela permet le montage avec serrage par la face avant ou par la face arrière. Les plus grandes dimensions (35 et 50mm²) peuvent recevoir un clip de montage sur rail Din de 35mm.
Note importante : ces blocs de jonction doivent impérativement être fixés afin d’éviter que leur déplacement pour une raison quelconque dans le boitier dans lequel ils sont montés ne les mettent dans une position où les distances d’isolement ne sont plus respectées.
Température ambiante maximale :
- Permanente : 500°C / 930°F.
- En pointe de courte durée (<90 minutes) : 700°C / 1290°F.
Les valeurs de tenue en température des bornes en nickel ont été validées par des essais de traction des fils selon la norme EN 60998, réalisés après 48H à 500°C (930°F) et 90 minutes à 700°C (1290°F).
Normes applicables partiellement : (IEC) EN 60998-1 ; (IEC) EN 60998-2-1.
Attention : Un soin particulier doit être pris pour éviter les chocs électriques. Ces borniers ne sont pas utilisables dans des endroits accessibles sans outils. Ils doivent être montés dans des boitiers de protection. Respecter les distances dans l’air d’au moins 6mm entre les parties sous tension et les parois du boitier de protection. D’autres règles peuvent être applicables selon les règlementations locales de sécurité.
Section possible des conducteurs:

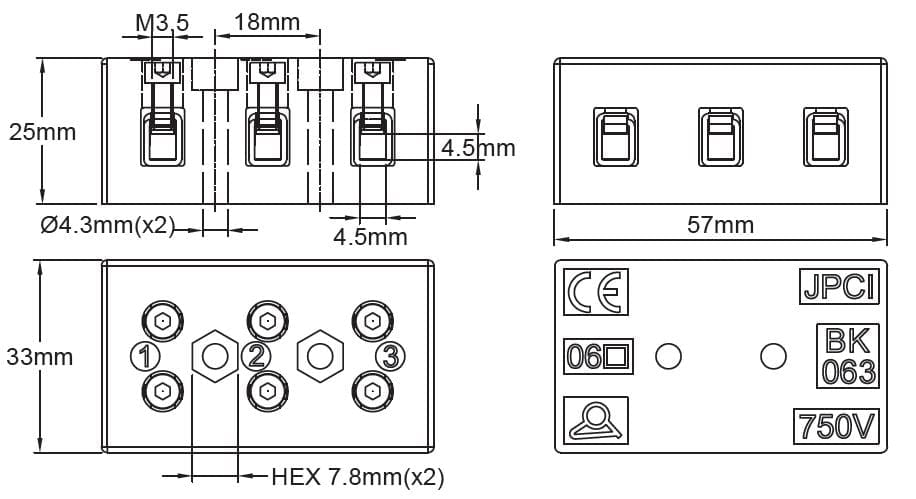

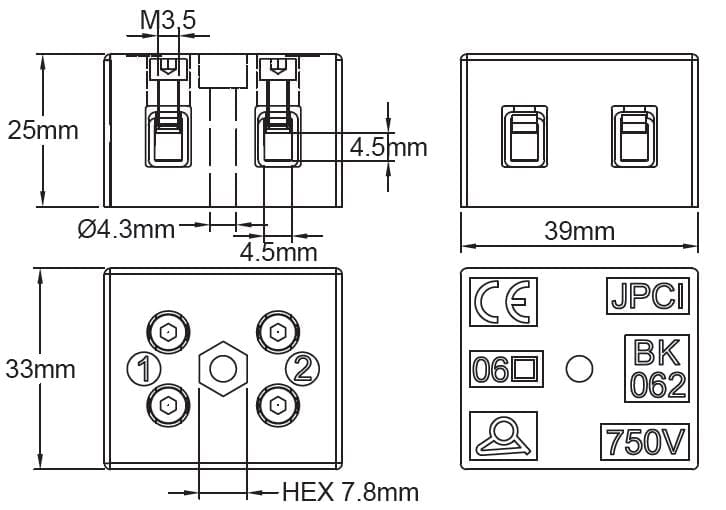

6 mm² | |

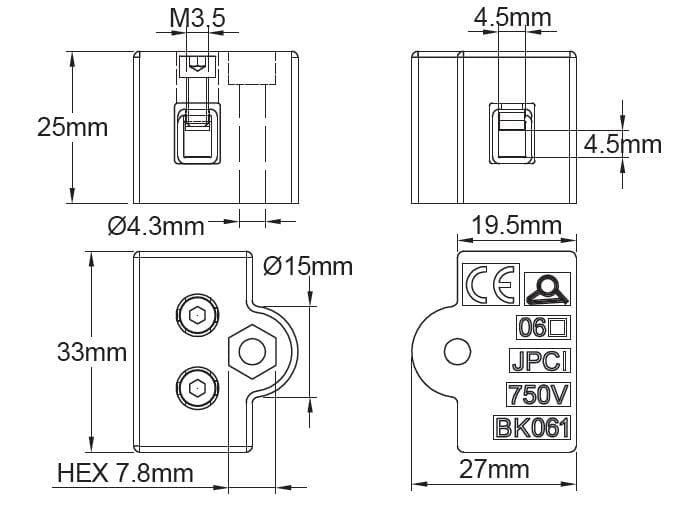

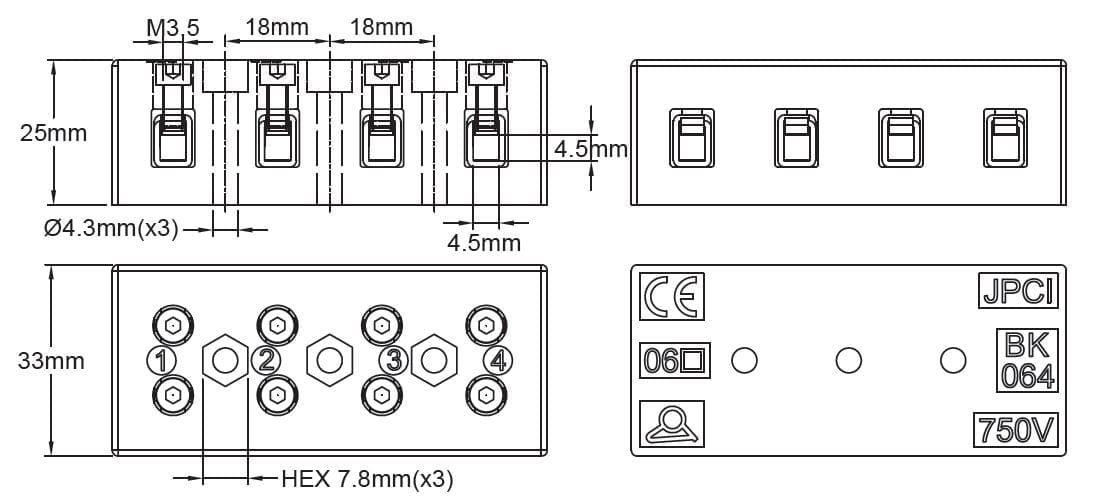

BK061, BK062, BK063, BK064 | |
Câble rigide | 6mm²/4mm²/2.5mm²/AWG10/AWG12/AWG14 |
Câble multibrins | 4mm²/2.5mm²/AWG12/AWG14 |
Intensité maximale admissible | 41A par borne |
Filetage des vis | M3 |
Couple de serrage | 0.5 N.m |

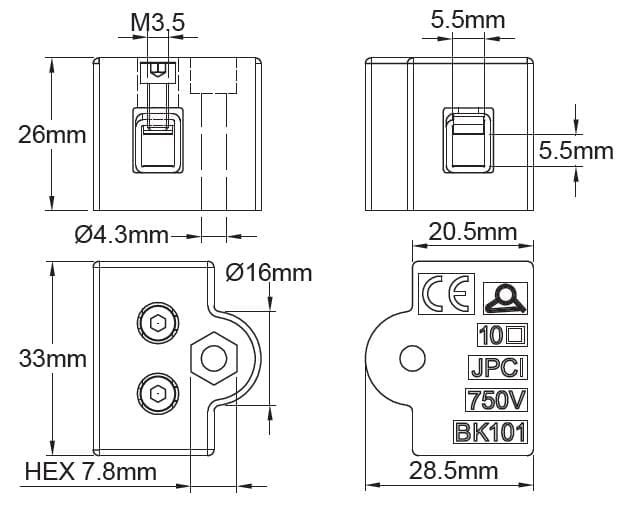

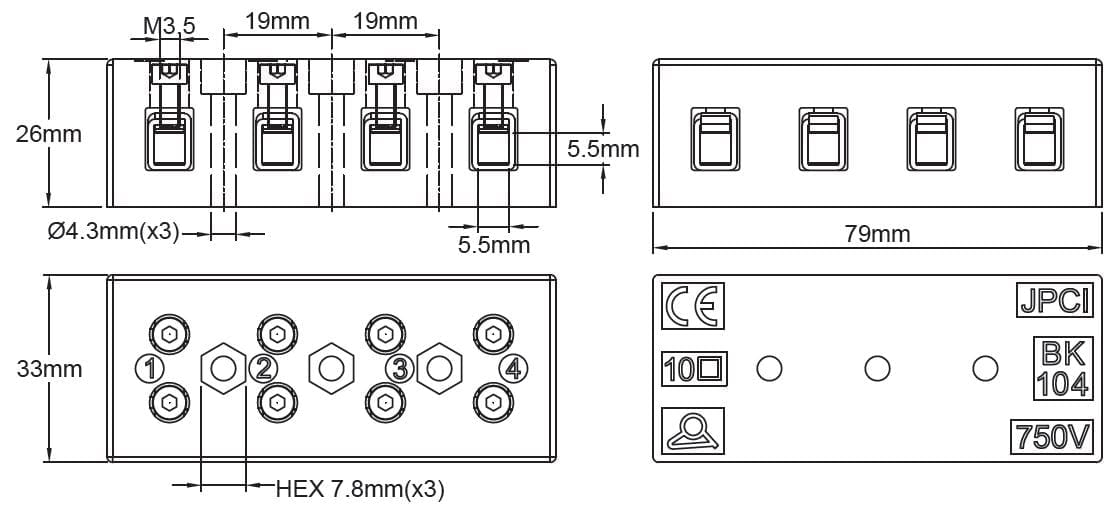

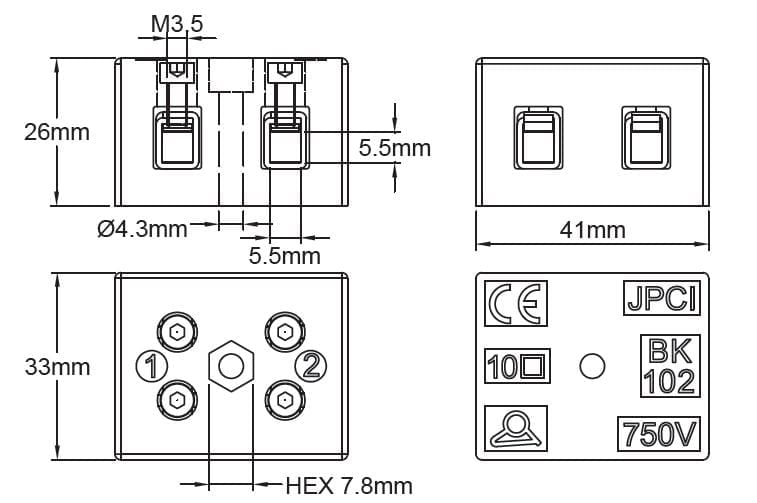

10 mm² | |

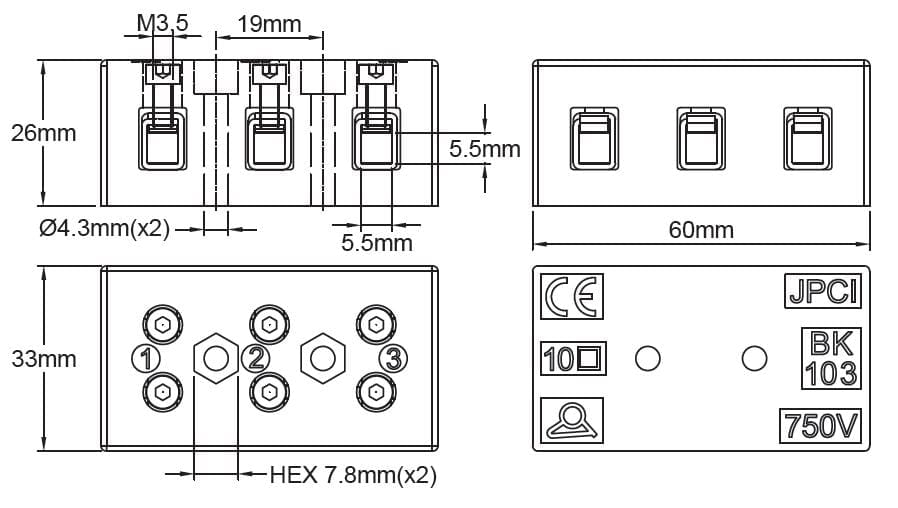

BK101, BK102, BK103, BK104 | |
Câble rigide | 10mm²/6mm²/4mm²/AWG8/AWG10/AWG12 |
Câble multibrins | 6mm²/4mm²/AWG10/AWG12 |
Intensité maximale admissible | 57A par borne |
Filetage des vis | M3.5 |
Couple de serrage | 0.8 N.m |

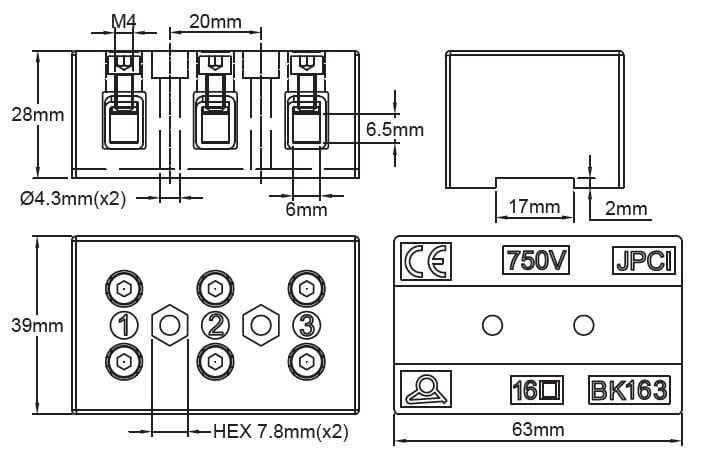

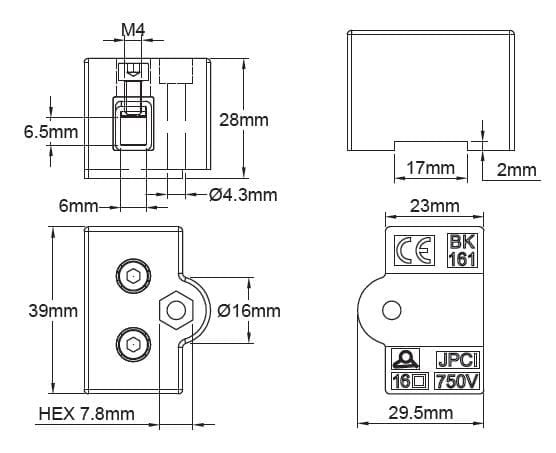

16 mm² | |

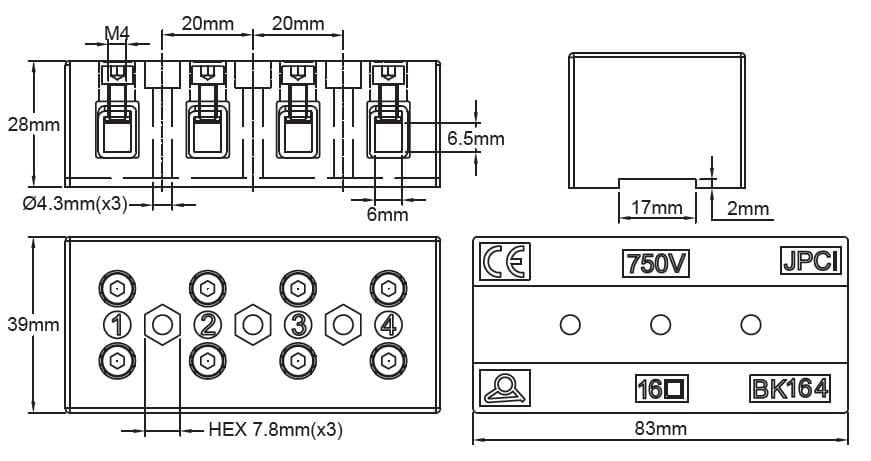

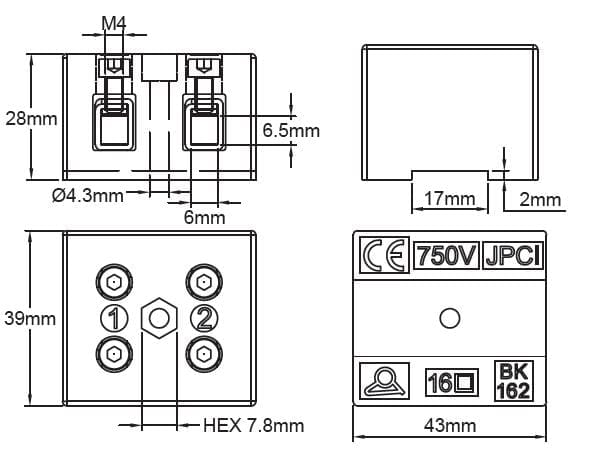

BK161, BK162, BK163, BK164
Montage possible sur rail de 16x3mm |
|
Câble rigide | 16mm²/10mm²/6mm²/AWG6/AWG8/AWG10 |
Câble multibrins | 10mm²/6mm²/AWG8/AWG10 |
Intensité maximale admissible | 79A par borne |
Filetage des vis | M4 |
Couple de serrage | 1.2 N.m |

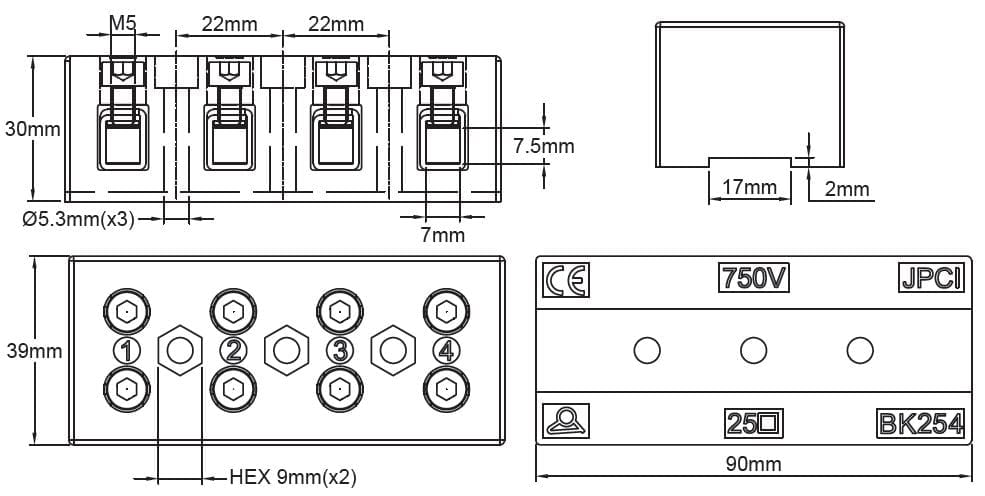

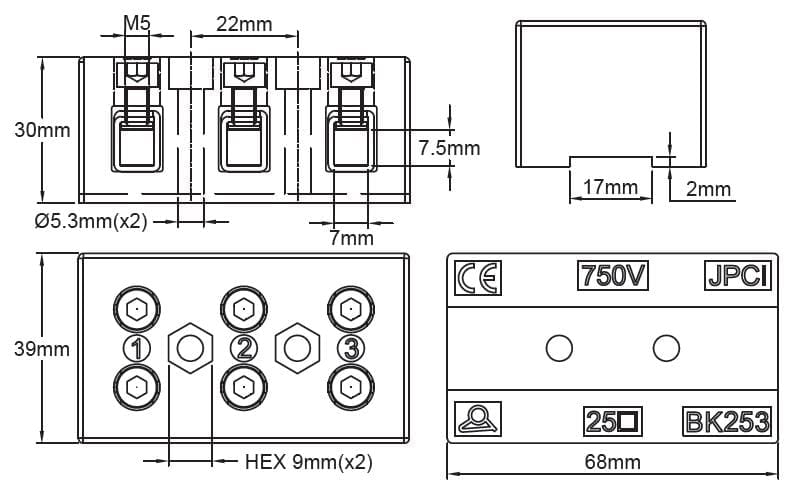

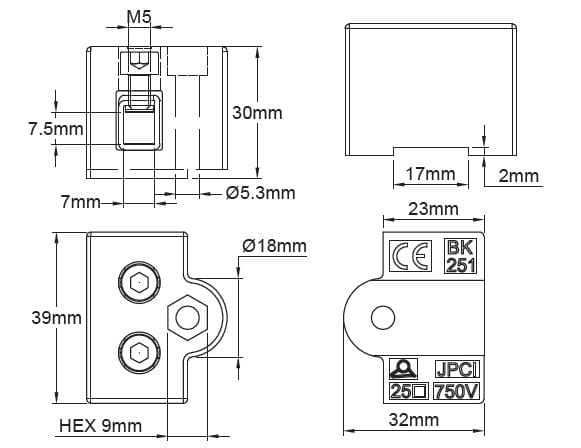

25 mm² | |

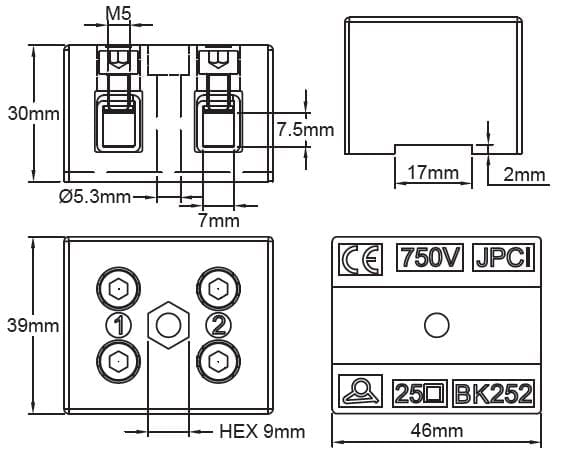

BK251, BK252, BK253, BK254
Montage possible sur rail de 16x3mm |
|
Câble rigide | 25mm²/16mm²/10mm²/AWG4/AWG6/AWG8 |
Câble multibrins | 16mm²/10mm²/AWG6/AWG8 |
Intensité maximale admissible | 101A par borne |
Filetage des vis | M5 |
Couple de serrage | 2 N.m |

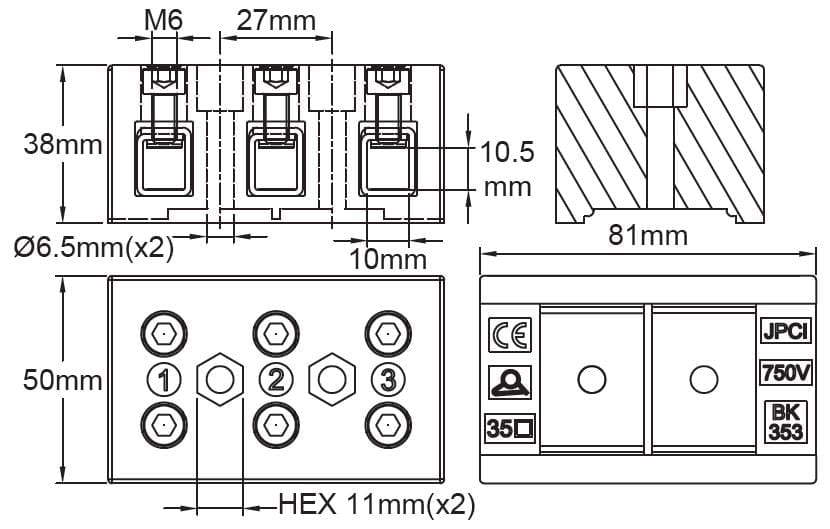

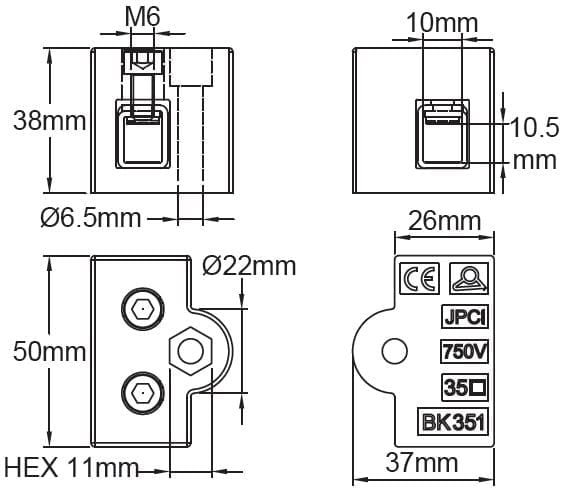

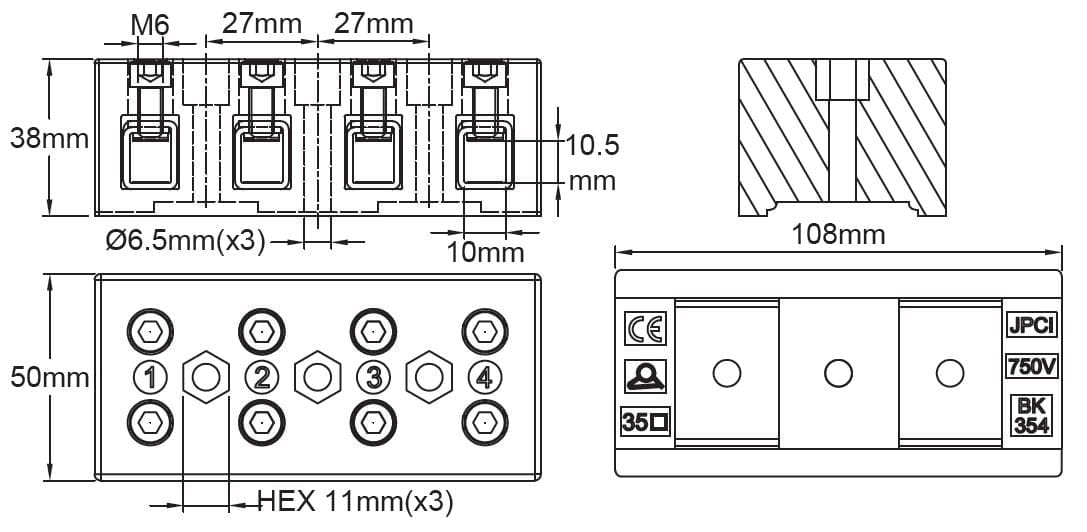

35 mm² | |

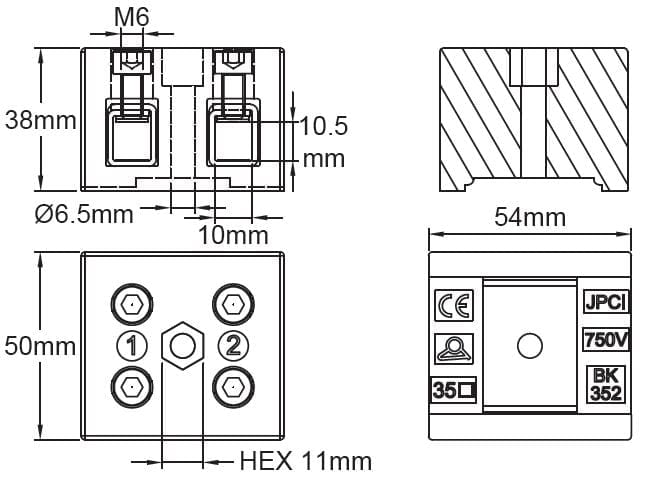

BK351, BK352, BK353, BK354
Montage possible sur rail Din 35mm |
|
Câble rigide | 35mm²/25mm²/16mm²/AWG2/AWG4/AWG6 |
Câble multibrins | 25mm²/16mm²/AWG4/AWG6 |
Intensité maximale admissible | 125A par borne |
Filetage des vis | M6 |
Couple de serrage | 2.5 N.m |

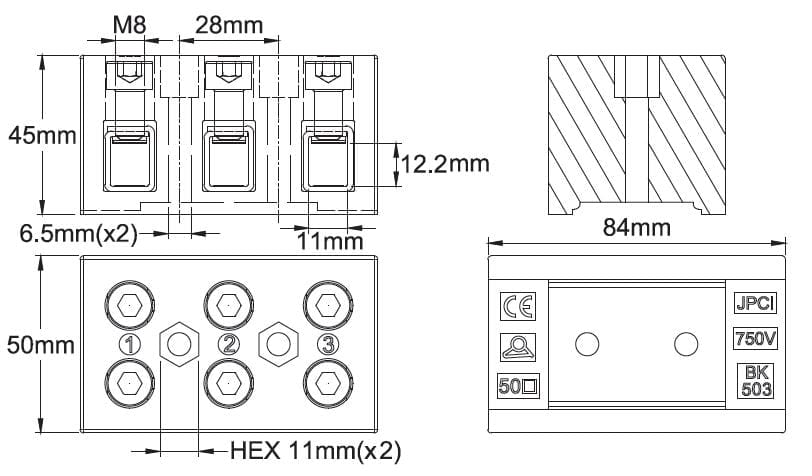

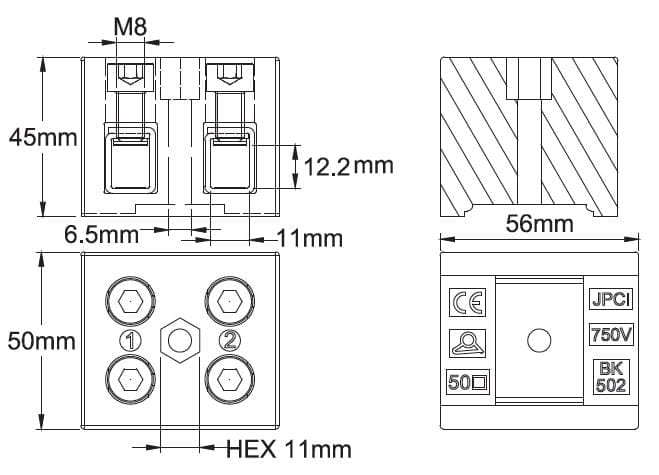

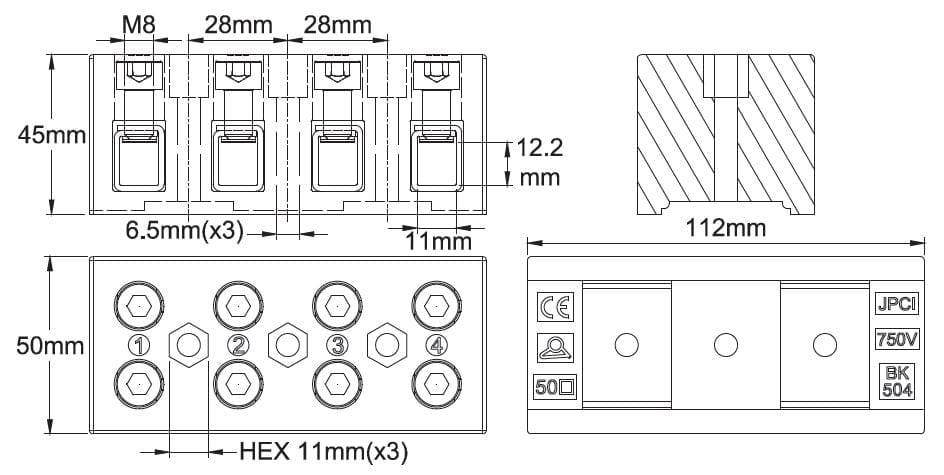

50 mm²** | |

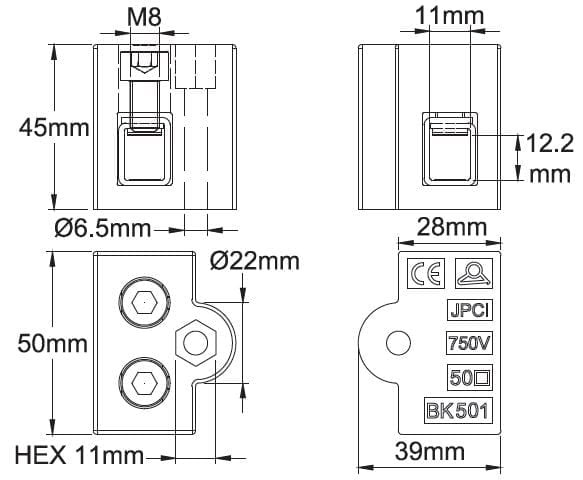

BK501, BK502, BK503, BK504
Montage possible sur rail Din 35mm |
|
Câble rigide | 50mm²/35mm²/25mm²/AWG0/AWG2/AWG4 |
Câble multibrins | 35mm²/25mm²/AWG2/AWG4 |
Intensité maximale admissible | 150A** par borne |
Filetage des vis | M8 |
Couple de serrage | 3.5 N.m |
** : Cette section et cette intensité n’existent pas dans la norme EN60998 qui est limitée à 35mm², et sont donc extraits de la norme EN60947.
