Limiteurs unipolaires à réarmement manuel et sécurité positive
Dimensions du boitier: 43 x 35 x 29 mm (bornes non comprises)
Bulbe et capillaire: acier inoxydable, longueur du capillaire 250 ou 1500 mm, avec gainage pvc sur 150 mm. Rayon de courbure mini 5 mm.
Pouvoir de coupure | |
---|---|
Type de contact | |
température de réarmement (°C) | 110±8, 130±8, 150±8, 175±8, 220±11, 270±13, 300±15, 80±8, 90±8 |
longueur du capillaire (mm) | |
diamètre du bulbe | |
longueur du bulbe (mm) | |
température maximum sur le bulbe (°C) |
Description
CARACTÉRISTIQUES TECHNIQUES

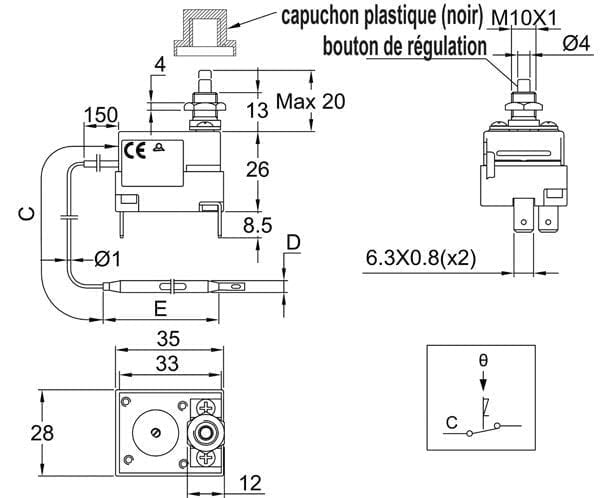

Dimensions du boitier: 43 x 35 x 29 mm (bornes non comprises)
Bulbe et capillaire: acier inoxydable, longueur du capillaire 250 ou 1500 mm, avec gainage pvc sur 150 mm. Rayon de courbure mini 5 mm.
Élément de mesure: bulbe et capillaire à remplissage liquide
Bornes: languettes 6.3 x 0.8. Bornes à vis M4 réalisables sur demande)
Réglage: fixe scellé
Montage: par canon fileté m10 x1
Réarmement manuel: à sécurité positive, réglage fixe, réarmement par bouton sur face avant.
Limite de température basse provoquant le déclenchement de la sécurité positive: -10°C (14°F)
Pouvoir de coupure: 16A 250/400VAC
Contact: NF à rupture brusque
T° ambiante maxi sur le corps: 150°C (302°F)
Références principales
Références | Température d’étalonnage (°C/°F) | Température minimale de réarmement (°C/°F) | Longueur du capillaire (mm) | Diamètre du bulbe (mm) | Longueur du bulbe (mm) | Température maxi sur le bulbe (°C/°F) |
8L0080105AO61001 | 80±8°C/
176±46.4°F |
52°C/125.6°F | 1500 | 6 | 77 | 105°C/239°F |
8L0080105AA61001 | 80±8°C/
176±46.4°F |
52°C/125.6°F | 250 | 6 | 77 | 105°C/239°F |
8L0090115AO61001 | 90±8°C/
194±46.4°F |
60°C/140°F | 1500 | 6 | 77 | 115°C/239°F |
8L0110135AO61001 | 110±8°C/
230±46.4°F |
75°C/167°F | 1500 | 6 | 77 | 135°C/275°F |
8L0130155AO61001 | 130±8°C/
266±46.4°F |
80°C/176°F | 1500 | 6 | 74 | 155°C/311°F |
8L0150175AO61001 | 150±8°C/
302±46.4°F |
95°C/203°F | 1500 | 6 | 74 | 175°C/347°F |
8L0175200AO41001 | 175±8°C/
347±46.4°F |
115°C/239°F | 1500 | 4 | 95 | 200°C/392°F |
8L0220245AO41001 | 220±11°C/
428±51.8°F |
140°C/284°F | 1500 | 4 | 90 | 245°C/473°F |
8L0270295AO41001 | 270±13°C/
518±51.8°F |
160°C/230°F | 1500 | 4 | 85 | 295°C/617°F |
8L0300325AO41001 | 300±15°C/
572±59°F |
160°C/230°F | 1500 | 4 | 82 | 325°C/617°F |
Autres températures et longueurs de capillaire sur demande
