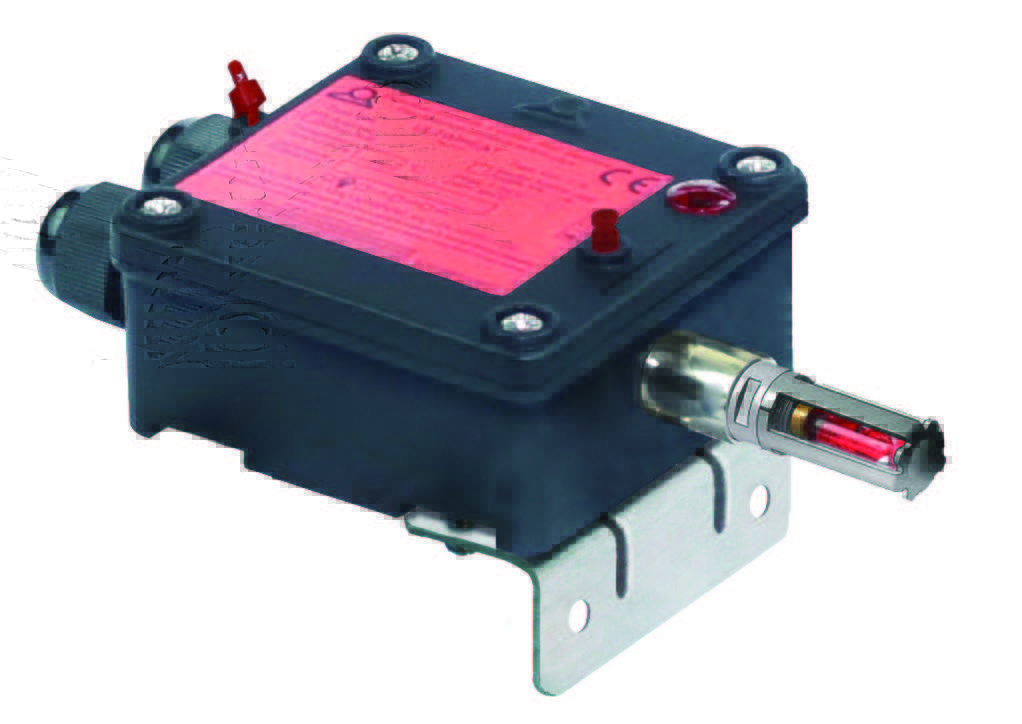

Systèmes d’alarme électrique de détection d’incendie à ampoule thermo-frangible pour conduit d’air
Détection d’incendie dans les conduites de conditionnement d’air ou de ventilation. Système actionnant des contacts électriques permettant la signalisation à distance ainsi que la commande simultanée d’asservissements électriques tels que vérins électriques, moteurs électriques ou ventouses magnétiques.
Applications
Détection d’incendie dans les conduites de conditionnement d’air ou de ventilation. Système actionnant des contacts électriques permettant la signalisation à distance ainsi que la commande simultanée d’asservissements électriques tels que vérins électriques, moteurs électriques ou ventouses magnétiques.
Caractéristiques principales
Partie thermosensible : Ampoule thermo-frangible.
Fonctionnement : La rupture de l’ampoule actionne, par l’intermédiaire d’un poussoir, un interrupteur électrique.

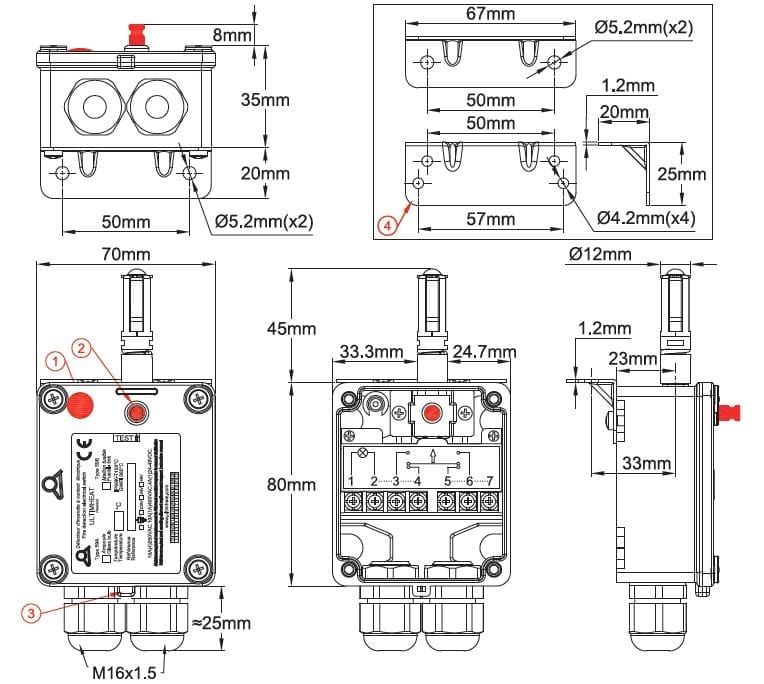

Montage : Boitier avec platine de montage amovible en acier inoxydable permettant la fixation perpendiculairement à une conduite de conditionnement d’air avec la partie sensible diamètre 12mm traversant la paroi. Un positionnement de cette platine sur une autre face du boîtier est possible.
Contact électrique : A double rupture brusque et à deux circuits indépendants, l’un normalement ouvert et l’autre normalement fermé. L’écartement total des contacts est supérieur à 3mm, correspondant à une déconnexion complète selon les normes CEI.
Pouvoir de coupure : 16A(4A) 250V alt. ; 10A(1A) 400V alt. ; 4A(100mA) 24 et 48VCC. Compatible avec les ventouses magnétiques 24V et 48V, 500 N. (Version avec contacts plaqués or pour circuits électroniques bas niveau disponible sur demande).
Boitier : 70 x 80 x 35mm en PA66 noir résistant aux UV, avec vis de couvercle imperdables en acier inoxydable.
- Inflammabilité : UL94V0 et GWFI 960°C.
- Température de déformation sous charge : 225°C (Iso 75-2, 1,8Mpa).
- Classe de température ambiante T150°C.
- Résistance à la corrosion supérieure à 1000 heures au brouillard salin à 5%.
- Etanchéité : La classe la plus élevée, IP69K (lavable au nettoyeur à haute pression à eau chaude).
- Résistance au choc : La classe la plus élevée, IK10 (Sauf support inox des parties sensibles à la température et les ampoules en verre).
Raccordement électrique : Sur bornier à vis, 7 bornes 2.5mm². Livré avec un jeu d’un shunt trois voies et un shunt 2 voies, permettant les différentes solutions d’arrangement de contacts et de raccordement. Sortie de câble par deux presse-étoupes M16.
Maintenance :
- Remplacement de la partie sensible à la température
- Un bouton de test accessible de l’extérieur (en option) permet de vérifier instantanément le fonctionnement de l’interrupteur sans aucun démontage.
- Le boitier comporte un emplacement pour la pose de scellés empêchant une ouverture non autorisée.
Visualisation : En option, lampe témoin 230 V, 24V ou Cette lampe témoin peut permettre de visualiser la présence de tension sur la ligne, paramètre critique pour les systèmes de détection par fermeture de contact.
Autres options : Sortie par un seul presse-étoupe. Personnalisation et étiquetage client.
Schémas de câblage
| Ouverture de contact lors du déclenchement. |  |
| Raccordement en série de plusieurs déclencheurs thermiques à ouverture de contact lors du déclenchement. |  |
| Ouverture de contact du circuit 1 lors du déclenchement et fermeture du circuit 2 pour signalisation d’alarme. Les deux circuits peuvent être de tensions différentes. |  |
| Fermeture de contact lors du déclenchement. |  |
| Raccordement en parallèle de plusieurs déclencheurs thermiques à fermeture de contact lors du déclenchement. |  |
| Fermeture de contact lors du déclenchement, avec lampe témoin de présence de tension. |  |
| Connexion en parallèle de plusieurs appareils avec fermeture de contact lors du déclenchement, avec lampe témoin de présence de tension. |  |
| Raccordement en série du contact à ouverture lors du déclenchement (circuit et en parallèle du contact à fermeture (circuit 2). Les deux circuits peuvent être de tensions différentes. |  |
| Raccordement de plusieurs boitiers, en série pour les contacts à ouverture lors du déclenchement (circuit 1) et en parallèle pour les contacts à fermeture (circuit 2). Les deux circuits peuvent être de tensions différentes. |  |
| Raccordement en série du contact à ouverture lors du déclenchement (circuit et en parallèle du contact à fermeture (circuit 2), avec lampe témoin de présence de tension sur le circuit 2. Les deux circuits peuvent être de tensions différentes. |  |
| Raccordement de plusieurs boitiers, en série pour les contacts à ouverture lors du déclenchement (circuit 1) et en parallèle pour les contacts à fermeture (circuit, avec lampe témoin de présence de tension sur le circuit 2. Les deux circuits peuvent être de tensions différentes. |  |
Principales références
Références des pièces de rechange*
| Ampoules thermo-frangibles pour série 59A8 (Unités d’emballage 50 et 250p) | ||||||
 |
57°C (135°F) |
6658GBB057 |
||||
| 68°C (155°F) |
6658GBB068 |
|||||
|
79°C (174°F) |
6658GBB079 |
|||||
|
93°C (199°F) |
6658GBB093 |
|||||
| 141°C (286°F) |
6658GBB141 |
|||||
Téléchargements
Fiches techniques
Plans
