Borniers céramique, connecteurs en laiton nickelé
€1.50 – €4.40
Poids | ND |
---|---|
tension | |
Nombre de bornes |
Description
Céramique: Ker 110 (Feldspath Si02-Al2O3) émaillé sur 5 faces
- Densité : >2.3 g/cm3
- Absorption d’eau: max 2% (sur face non vernie)
- Résistance à la flexion : 80 Mpa/cm²
- Coefficient d’expansion thermique : <6 10-6 mm/°C (20-100°C)
- Résistance d’isolement: 1010 cm à 100°C
- Rigidité diélectrique : 10 Kv/mm
- Numérotation des bornes :1, 2, 3, 4
Vis: Acier nickelé XC45 (Sae1045). Serrage avec ou sans plaque de pression selon modèles
Bornes: Laiton nickelé (63.5~68% Cu).
Température ambiante maximale: (selon EN60730-1(§14-1) :
- Sur la céramique : 425°C (800°F)
- Sur les bornes laiton nickelé: 230°C (445°F)
Tension maximum d’utilisation: 250 à 400V selon les modèles et tailles
Normes applicables: (IEC)EN 60998-1 and (IEC)EN60998-2-1 (Aout 1993)

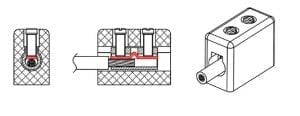

![]() Serrage avec plaque de pression |

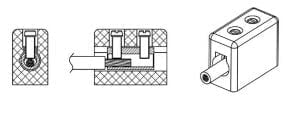

![]() Serrage sans plaque de pression |
* Couple de serrage recommandé M3: 6Nm, M3.5: 0.8Nm, M4:1.2Nm
** Intensité d’essai selon IEC60998-1
*** Ces borniers existent avec plaque de pression en acier inoxydable. Ajouter « P » derrière la référence
Téléchargements
fiche technique
