Boitier ultra-miniature en PA66, Patte murale amovible et lampe témoin, Y3A2

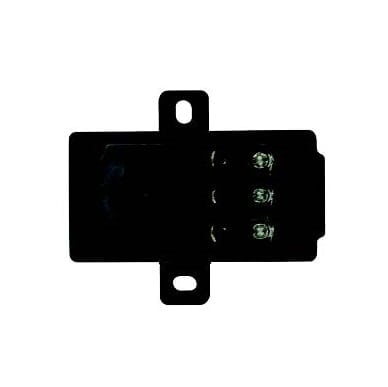

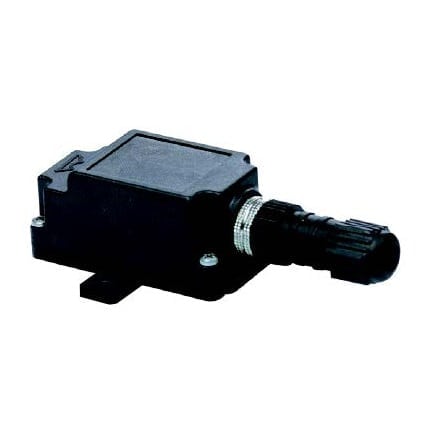

Boitier ultra-miniature en PA66, Patte murale amovible, Y3A1
Ce boitier convient une intégration de capteur de température, détecteur de niveau, carte électronique ou cartouche chauffante.
Dimensions | 61 × 33 × 30 mm |
---|---|
Indice de protection IP | |
Indice de protection mécanique | |
Matière du boitier |
Description

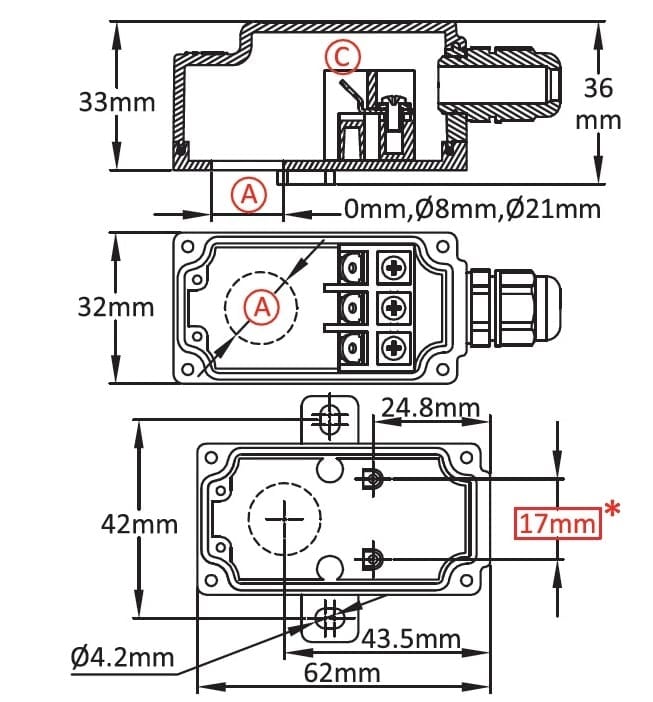

Les dimensions encadrées en rouge sont celles prévues pour le montage des accessoires.
Caractéristiques principales
Ce boitier convient une intégration de capteur de température, détecteur de niveau, carte électronique ou cartouche chauffante.
Dimensions: 61 x 33 x 30
Volume: 52 cm³
Matière: PA66
Indice de protection: IPX4
Indice de résistance mécanique: IK8
Références principales

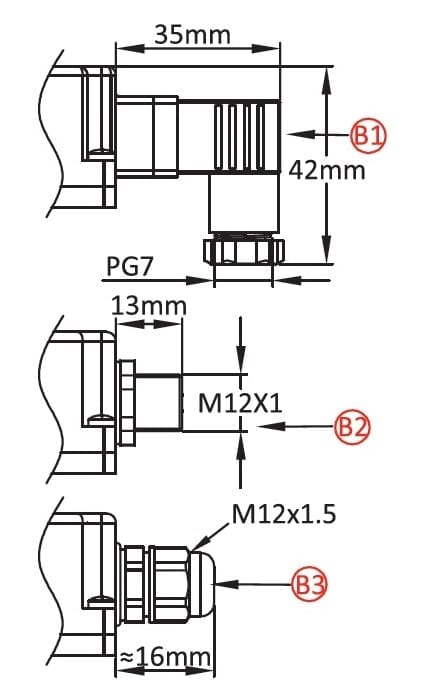

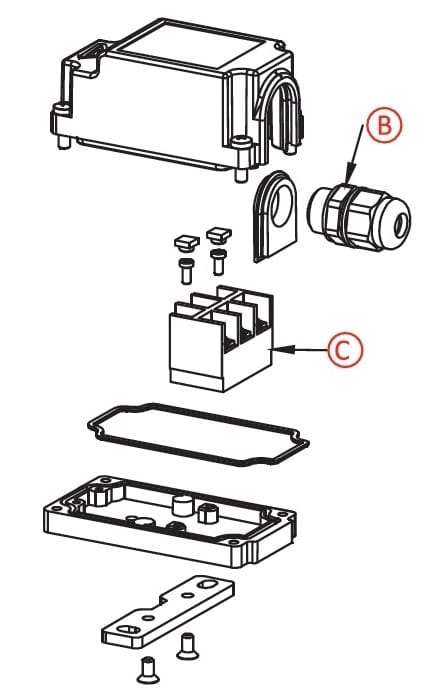

A | B1 | B2 | B3 | Avec bornier C | Sans bornier C |
0 | √ | × | × | Y3A100001E1F100T | Y3A100001E10000T |
0 | × | √ | × | Y3A100001E3F100T | Y3A100001E30000T |
0 | × | × | √ | Y3A100001E2F100T | Y3A100001E20000T |
8 | √ | × | × | Y3A108001E1F100T | Y3A108001E10000T |
8 | × | √ | × | Y3A108001E3F100T | Y3A108001E30000T |
8 | × | × | √ | Y3A108001E2F100T | Y3A108001E20000T |
21 | √ | × | × | Y3A121001E1F100T | Y3A121001E10000T |
21 | × | √ | × | Y3A121001E3F100T | Y3A121001E30000T |
21 | × | × | √ | Y3A121001E2F100T | Y3A121001E20000T |
Autres diamètres de perçage sur demande.
Un modèle 3D, au format .stp, du boitier est disponible sur demande.
