Pressostat positif à rupture brusque, réglable, boitier IP65, raccord métal – Contact inverseur : MA1
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Détection de pression d’eau sur chauffe eaux, chaudières, réchauffeurs et filtres de spas et piscines, et équipements domestiques montés en extérieur.
Matière du boitier | |
---|---|
Indice de protection IP | |
matière du raccord | |
Pouvoir de coupure | |
tension | |
Matière des contacts | |
fluide | |
Température de fonctionnement max (°C) | |
Température de fonctionnement min (°C) | |
pression maximum | |
Plage de réglage |
Description
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Détection de pression d’eau sur chauffe eaux, chaudières, réchauffeurs et filtres de spas et piscines, et équipements domestiques montés en extérieur.
Membrane: EPDM 45 mm de diamètre. Silicone ou NBR sur demande.
Fluide: air ou eau
Raccord: laiton (inox sur demande)
Pression: positive
Boitier: PA66 UL94VO, IP65, avec presse étoupe PG11
Contact: inverseur à rupture brusque. Contact NO ou NF sur demande (quantités minimales à respecter)
Pouvoir de coupure: Dépend du micro-rupteur utilisé. Le pouvoir de coupure est lié à la pression minimale de déclenchement et à la différentielle
– Micro-rupteur standard (pression de déclenchement moyenne et haute): 16A 125/250VAC;1/2HP 125VAC; 3/4HP 250VAC (interrupteur UL, CSA VDE)
– Micro-rupteur haut pouvoir de coupure (pression de déclenchement moyenne et forte): 2HP 240V, 21(8) A 240V (interrupteur UL, CSA VDE)
– Faible force de commande (pression de déclenchement inférieure à 150 mbar): 1/4HP, 6(1) A 240V (interrupteur UL, CSA VDE)
– Sur demande: Jusqu’à 25A 250V
Action: momentanée
Étalonnage/réglage: réglable par l’utilisateur avec manette
Plages standard (mbar): 25-100 (code 010) ; 50-400 (code 040) ; 100-800 (code 080) ; 200-1500 (code 150)
Connexion électrique: bornes à vis
Pression max: 6 bars (87 PSI)
Température ambiante: 0 à 85°C

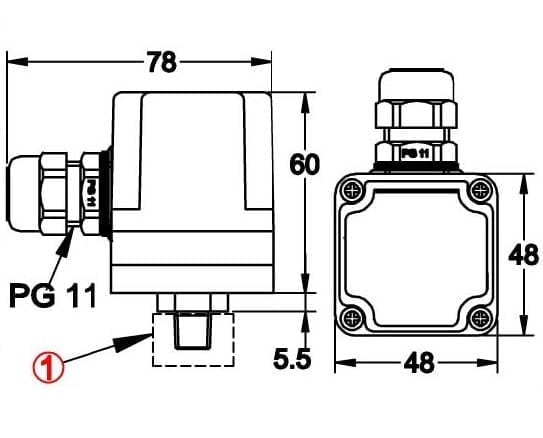

Dimensions
![]() |
Dimensions des prises de pression 1 possibles (1)
![]()
|
![]()
|
![]()
|
![]()
|
![]()
|
![]()
|
![]()
|
![]() |
![]() |
![]() |
Références (contact inverseur, raccord laiton, plage de réglage 50 à 400 mbar):
Micro-rupteur standard | Micro-rupteur faible pression | Micro-rupteur haut pouvoir de coupure |
MA10U145H040DE00 | MA10U540H040DE00 | MA10U647H040DE00 |
Autres valeur d’étalonnage: remplacer 040 dans la référence par 010, 080 ou 150
