Pressostat positif miniature à rupture lente, languettes 6.35, raccord plastique – Contact NO : Modèle ZA

Utilisation: basse tension, haute sensibilité

Applications: Circuits électroniques. Détection de pression d’eau sur chauffe eaux. Ce pressostat est beaucoup plus sensible que les systèmes à rupture brusque et peut être étalonné à des pressions plus basses. Différentielle très faible.

Matière du boitier

matière du raccord

,

Pouvoir de coupure

,

tension

,

Matière des contacts

,

fluide

,

Température de fonctionnement max (°C)

Température de fonctionnement min (°C)

pression maximum

Point d'étalonnage (mbar)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Utilisation: basse tension, haute sensibilité

Applications: Circuits électroniques. Détection de pression d’eau sur chauffe eaux. Ce pressostat est beaucoup plus sensible que les systèmes à rupture brusque et peut être étalonné à des pressions plus basses. Différentielle très faible.

Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande.

Fluide: air ou eau

Raccord: plastique

Pression: positive

Boîtier: PA66 UL94VO.

Contact: unipolaire NO argent ou plaqué or, à rupture lente

Pouvoir de coupure: pour utilisation en basse tension et faible intensité.
-Contact argent : max 1A, 250V
-Contact plaqué or : max 100mA, 24V

Action: momentanée, fermeture du contact par hausse de pression.

Étalonnage/réglage: seuil fixé en usine réglage scellé.

Plage d’étalonnage: 150 mbar standard, autre valeur entre 100 et 1300 mbar possible sur demande

Connexion électrique: languettes mâles 6.3 x 0.8 mm laiton

Pression max: 2 bars (29 PSI)

Température ambiante: 0 à 85°C

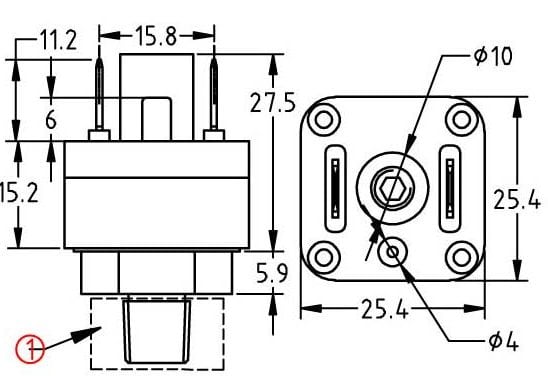

Dimensions

Dimensions des prises de pression (1) possibles



*

*

*

*





* * *


**

**

**

* Disponible uniquement pour un raccord en métal

** Disponible uniquement pour un raccord en plastique

Références (avec étalonnage à 150 mbar):

Style de contact Matériel de raccord Contact Argent Contact Plaqué-Or
NO plastique ZA2X28EA0A500000 ZA2X28EG0A500000
NC plastique ZA2X18EA0A500000 ZA2X18EG0A500000
NO métal ZA2X2REA0A500000 ZA2X2REG0A500000
NC métal ZA2X1REA0A500000 ZA2X1REG0A500000

Autre valeur d’étalonnage: remplacer A50 dans la référence par la valeur d’étalonnage en mbars
