Pressostat positif à rupture brusque, réglable, raccord métal – Contact bipolaire inverseur : Modèle MN2

Utilisation: fort pouvoir de coupure, pour utilisation en 250V.

Applications: Détection de pression d’eau sur chauffe eaux, chaudières, réchauffeurs et filtres de spas et piscines, et équipements domestiques. Composant à intégrer

Matière du boitier

matière du raccord

Pouvoir de coupure

, ,

tension

,

Type de contact

Matière des contacts

fluide

,

Température de fonctionnement max (°C)

Température de fonctionnement min (°C)

pression maximum

Point d'étalonnage (mbar)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Utilisation: fort pouvoir de coupure, pour utilisation en 250V.

Applications: Détection de pression d’eau sur chauffe eaux, chaudières, réchauffeurs et filtres de spas et piscines, et équipements domestiques. Composant à intégrer

Membrane: EPDM 45 mm de diamètre. Silicone ou NBR sur demande.

Fluide: air ou eau

Raccord: laiton (inox sur demande)

Pression: positive

Boitier: PA66 UL94VO. IP00

Contacts: 2 inverseurs à rupture brusque. Contact NO ou NF sur demande (quantités minimales à respecter)

Pouvoir de coupure: Dépend du micro-rupteur utilisé. Le pouvoir de coupure est lié à la pression minimale de déclenchement et à la différentielle
– Micro-rupteur standard (pression de déclenchement moyenne et haute): 16A 125/250VAC;1/2HP 125VAC; 3/4HP 250VAC (interrupteur UL, CSA VDE)
– Micro-rupteur haut pouvoir de coupure (pression de déclenchement moyenne et forte): 2HP 240V, 21(8) A 240V (interrupteur UL, CSA VDE)
– Faible force de commande (pression de déclenchement inférieure à 150 mbar): 1/4HP, 6(1) A 240V (interrupteur UL, CSA VDE)
– Sur demande: Jusqu’à 25A 250V

Action: momentanée

Étalonnage/réglage: réglable par l’utilisateur par vis à +/-20% de l’étalonnage d’usine.

Limites d’étalonnage: 100 à 1500 mbar

Connexion électrique: languettes 6.35 x 0.8 mm

Pression max: 6 bars (87 PSI)

Température ambiante: 0 à 85°C

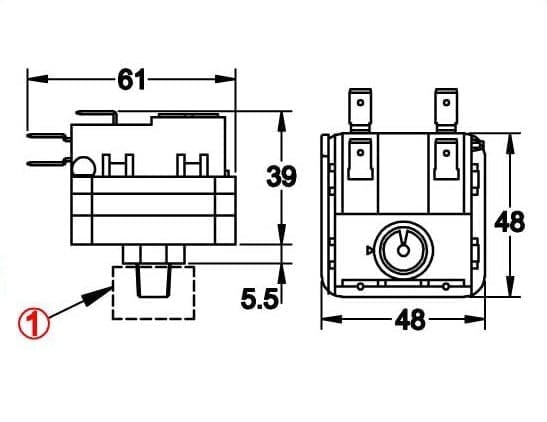

Dimensions

Dimensions des prises de pression 1 possibles (1)















Références (contact inverseur, raccord laiton, étalonné à 400 mbar):

Micro-rupteur standard Micro-rupteur à faible pression Micro-rupteur haut
pouvoir de coupure
MN20U145H040DE00 MN20U540H040DE00 MN20U647H040DE00

Autres valeur d’étalonnage: remplacer 040 dans la référence par la valeur d’étalonnage
