Pressostat positif miniature à rupture lente, languettes 6.35, raccord plastique - Contact NO : Modèle ZA

Pressostat positif miniature à rupture brusque bipolaire, raccord plastique - Contact inverseur bipolaire : Modèle ZW
Pressostat positif miniature à rupture brusque, raccord plastique – Contact inverseur : Modèle ZQ
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Détection de pression d’eau sur chauffe eaux, chaudières et équipement domestiques.
Matière du boitier | |
---|---|
matière du raccord | |
Pouvoir de coupure | |
tension | |
Matière des contacts | |
fluide | |
Température de fonctionnement max (°C) | |
Température de fonctionnement min (°C) | |
pression maximum | |
Point d'étalonnage (mbar) |
Description
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Détection de pression d’eau sur chauffe eaux, chaudières et équipement domestiques.
Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande. Double membrane possible
Fluide: air ou eau
Raccord: plastique
Pression: positive
Boîtier: PA66 UL94VO.
Contact: inverseur à rupture brusque. Contact NO ou NF sur demande (quantités minimales à respecter)
Pouvoir de coupure: dépend du micro-rupteur utilisé. Le pouvoir de coupure est lié à la pression minimale de déclenchement et à la différentielle
– Micro-rupteur standard (pression de déclenchement moyenne et haute): 16A 125/250VAC;1/2HP 125VAC; 3/4HP 250VAC (interrupteur UL, CSA VDE)
– Micro-rupteur haut pouvoir de coupure (pression de déclenchement moyenne et forte): 2HP 240V, 21(8) A 240V (interrupteur UL, CSA VDE)
– Faible force de commande (pression de déclenchement inférieure à 150 mbar): 1/4HP , 6(1)A 240V (interrupteur UL, CSA VDE)
– Sur demande: Jusqu’à 25A 250V
Action: momentanée
Étalonnage/réglage: seuil fixé en usine réglage scellé.
Plage d’étalonnage: de 50 mbar à 1500 mbar
Connexion électrique: languettes mâles 6.3 x 0.8 mm laiton
Pression max: 4 bars (58 PSI)
Température ambiante: 0 à 85°C

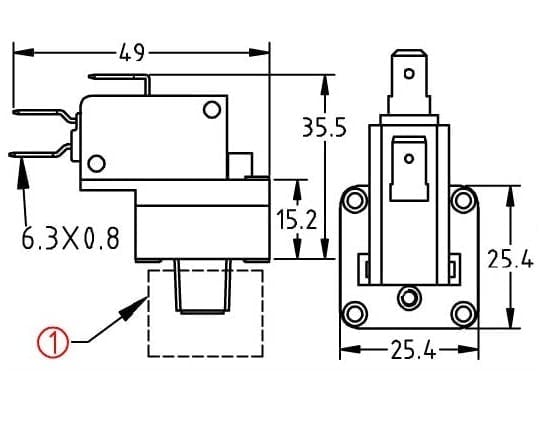

Dimensions
![]() |
Dimensions des prises de pression 1 possibles (1)
![]()
|
![]() * |
![]() * |
![]() * |
![]() * |
![]()
|
![]()
|
![]() |
![]() |
![]() |
![]() ** |
![]() ** |
![]() ** |
* Disponible uniquement pour un raccord en métal
** Disponible uniquement pour un raccord en plastique |
Références (avec contact inverseur):
Matériel de raccord | Micro-rupteur standard (Calibration : 800 mbar) |
Micro-rupteur faible pression (Calibration 150 mbar) |
Micro-rupteur haut pouvoir de coupure (Calibration 800 mbar) |
Plastique | ZQ2K28U1UH000000 | ZQ2728U50A500000 | ZQ2K28U6UH000000 |
Métal | ZQ2K2RU1UH000000 | ZQ272RU50A500000 | ZQ2K2RU6UH000000 |
Fiche technique
