Pressostat positif à rupture brusque, réglable, raccord métal – Contact tripolaire inverseur : Modèle MN3
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Détection de pression d’eau sur chauffe eaux, chaudières, réchauffeurs et filtres de spas et piscines, et équipement domestiques. Composant à intégrer
| Matière du boitier | |
|---|---|
| matière du raccord | |
| Pouvoir de coupure | |
| tension | |
| Type de contact | |
| Matière des contacts | |
| fluide | |
| Température de fonctionnement max (°C) | |
| Température de fonctionnement min (°C) | |
| pression maximum | |
| Point d'étalonnage (mbar) |
Utilisation: fort pouvoir de coupure, pour utilisation en 250V.
Applications: Détection de pression d’eau sur chauffe eaux, chaudières, réchauffeurs et filtres de spas et piscines, et équipement domestiques. Composant à intégrer
Membrane: EPDM 45 mm de diamètre. Silicone ou NBR sur demande.
Fluide: air ou eau
Raccord: laiton (inox sur demande)
Pression: positive
Boitier: PA66 UL94VO. IP00
Contacts: 3 inverseurs à rupture brusque. Contact NO ou NF sur demande (quantités minimales à respecter)
Pouvoir de coupure: Dépend du micro-rupteur utilisé. Le pouvoir de coupure est lié à la pression minimale de déclenchement et à la différentielle
– Micro-rupteur standard (pression de déclenchement moyenne et haute): 16A 125/250VAC;1/2HP 125VAC; 3/4HP 250VAC (interrupteur UL, CSA VDE)
– Micro-rupteur haut pouvoir de coupure (pression de déclenchement moyenne et forte): 2HP 240V, 21(8) A 240V (interrupteur UL, CSA VDE)
– Faible force de commande (pression de déclenchement inférieure à 150 mbar): 1/4HP, 6(1) A 240V (interrupteur UL, CSA VDE)
– Sur demande: Jusqu’à 25A 250V
Action: momentanée
Étalonnage/réglage: réglable par l’utilisateur par vis à +/-20% de l’étalonnage d’usine.
Limites d’étalonnage: 150 à 1500 mbar
Connexion électrique: languettes 6.35 x 0.8mm
Pression max: 6 bars (87 PSI)
Température ambiante: 0 à 85°C

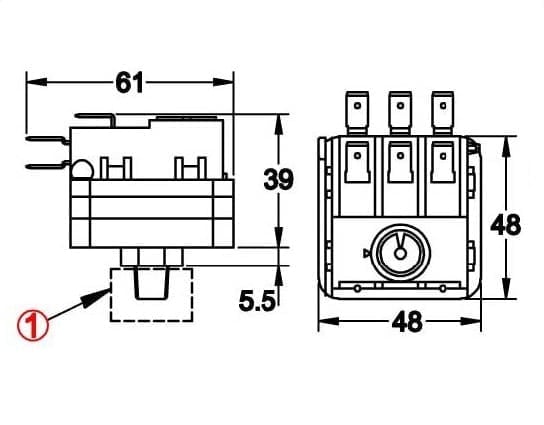

Dimensions
 |
Dimensions des prises de pression 1 possibles (1)
|
|
|
|
|
|
|
 |
 |
 |
Références (contact inverseur, raccord laiton, étalonné à 400 mbar):
| Micro-rupteur standard | Micro-rupteur faible pression | Micro-rupteur haut pouvoir de coupure |
| MN30U145H040DE00 | MN30U540H040DE00 | MN30U647H040DE00 |
Autres valeur d’étalonnage: remplacer 040 dans la référence par la valeur d’étalonnage
