Pressostat positif miniature à rupture brusque bipolaire, raccord plastique – Contact inverseur bipolaire : Modèle ZW

Utilisation: fort pouvoir de coupure, pour utilisation en 250V.

Applications: Détection de pression d’eau sur chauffe eaux, chaudières et équipement domestiques.

Matière du boitier

matière du raccord

,

Pouvoir de coupure

, ,

tension

,

Type de contact

Matière des contacts

fluide

,

Température de fonctionnement max (°C)

Température de fonctionnement min (°C)

pression maximum

Point d'étalonnage (mbar)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Utilisation: fort pouvoir de coupure, pour utilisation en 250V.

Applications: Détection de pression d’eau sur chauffe eaux, chaudières et équipement domestiques.

Membranes: EPDM 22mm de diamètre. Silicone ou NBR sur demande. Double membrane possible

Fluide: air ou eau

Raccord: plastique

Pression: positive

Boitier: PA66 UL94VO.

Contact: deux inverseurs à rupture brusque. Contact NO ou NF sur demande (quantités minimales à respecter)

Pouvoir de coupure: dépend des micro-rupteurs utilisés. Le pouvoir de coupure est lié à la pression minimale de déclenchement et à la différentielle
– Micro-rupteur standard (pression de déclenchement moyenne et haute): 16A 125/250VAC;1/2HP 125VAC; 3/4HP 250VAC (interrupteur UL, CSA VDE)
– Micro-rupteur haut pouvoir de coupure (pression de déclenchement moyenne et forte): 2HP 240V, 21(8) A240V (interrupteur UL, CSA VDE)
– Faible force de commande (pression de déclenchement inférieure à 200 mbar): 1/4HP , 6(1)A 240V (interrupteur UL, CSA VDE)
– Sur demande: Jusqu’à 25A 250V

Action: momentanée

Étalonnage/réglage: seuil fixé en usine réglage scellé. Seuils décalés possibles sur demande.

Plage d’étalonnage: de 100 mbar à 1500 mbar

Connexion électrique: languettes mâles 6.3 x 0.8 mm laiton

Pression max: 4 bars (58 PSI)

Température ambiante: 0 à 85°C

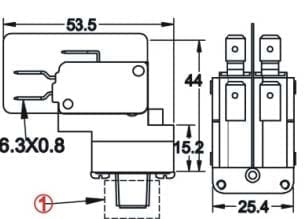

Dimensions

Dimensions des prises de pression 1 possibles (1)



*

*

*

*





* * *


**

**

**

* Disponible uniquement pour un raccord en métal

** Disponible uniquement pour un raccord en plastique

Références (avec contact inverseur):

Matériel de raccord Micro-rupteur standard
(Calibration : 800 mbar)
Micro-rupteur faible pression
(Calibration 150 mbar)
Micro-rupteur haut
pouvoir de coupure
(Calibration 800 mbar)
Plastique ZW2K28U1UH000000 ZW2728U50A500000 ZW2K28U6UH000000
Métal ZW2K2RU1UH000000 ZW272RU50A500000 ZW2K2RU6UH000000



Fiche technique
