Pressostat positif miniature à rupture lente pour circuit imprimé pas de 6.35mm, raccord plastique – Contact NO : Modèle ZE

Utilisation: basse tension, haute sensibilité

Applications: Circuits électroniques. Ce pressostat est beaucoup plus sensible que les systèmes à rupture brusque et peut être étalonné a des pressions plus basses. Différentielle très faible.

Matière du boitier

matière du raccord

,

entre-axe (mm)

,

Pouvoir de coupure

,

tension

,

Matière des contacts

,

fluide

,

Température de fonctionnement max (°C)

Température de fonctionnement min (°C)

pression maximum

Point d'étalonnage (mbar)

Demande d'informations
  • I agree that that the website retain and use my personal information to renew contact with me.
Insert a valid name
insert a valid mail
Insert message
Authorization needed to validate the form.

Ce produit est actuellement en rupture de stock et indisponible.

Réf. : ND Catégorie :

Description

Utilisation: basse tension, haute sensibilité

Applications: Circuits électroniques. Ce pressostat est beaucoup plus sensible que les systèmes à rupture brusque et peut être étalonné a des pressions plus basses. Différentielle très faible.

Membranes: EPDM 22 mm de diamètre. Silicone ou NBR sur demande.

Fluide: air ou eau

Raccord: plastique

Pression: positive

Boîtier: PA66 UL94VO.

Contact: unipolaire NO argent ou plaqué or, à rupture lente

Pouvoir de coupure: pour utilisation en basse tension et faible intensité.
-Contact argent : max 1A, 250V
-Contact plaqué or : max 100mA, 24V

Action: momentanée, fermeture du contact par hausse de pression.

Étalonnage/réglage: seuil fixé en usine réglage scellé.

Plage d’étalonnage: 50 mbar standard, autre valeur entre 20 et 400 mbar possible sur demande

Connexion électrique: picot circuit imprimé dia 1 mm entre axe 12.7 mm

Pression max: 2 bars (30 PSI)

Température ambiante: 0 à 85°C

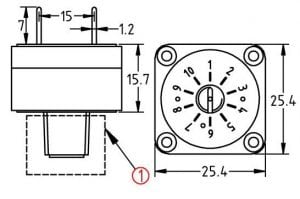

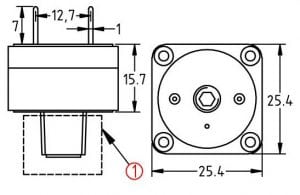

Dimensions

with 6.35mm pitch

with 5mm pitch

Dimensions des prises de pression (1) possibles





*

*

*

*





* * *


**

**

**

* Disponible uniquement pour un raccord en métal

** Disponible uniquement pour un raccord en plastique

Références (avec étalonnage à 50 mbar):

Style de contact Pas de vis (mm) Matériel de fixation Contact Argent Contact Plaqué-Or
NO 6.35 Plastique ZE2X28F105000000 ZE2X28FG05000000
NO 6.35 métal ZE2X2RF105000000 ZE2X2RFG05000000
NO 5 Plastique ZE2X28L105000000 ZE2X28LG05000000
NC 5 Plastique ZE2X18L105000000 ZE2X18LG05000000
NO 5 métal ZE2X2RL105000000 ZE2X2RLG05000000
NC 5 métal ZE2X1RL105000000 ZE2X1RLG05000000

Autre valeur d’étalonnage: remplacer 050 dans la référence par la valeur d’étalonnage en mbars
