Thermostats à canne, regulation IP66, IK10

Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.

Ces thermostats à canne  à dilatation de liquide peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs   avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air, en environnement industriel non explosif.

Matière du boitier

,

Couleur

Indice de protection IP

Indice de protection mécanique

Matière des contacts

Pouvoir de coupure

tension

,

Durée de vie électrique (Nb de cycles en conditions nominales)

type de prise de mesure

Elément sensible

Différentiel (°C)

ajustement du point de consigne

Matière de la canne

Ce produit est actuellement en rupture de stock et indisponible.

Description

Boitier Type Fonctionnement Contact Mesure Plages °C Séries
IP66, IK10 Régulation Mécanique SPDT Canne YF4GNC
Matière
PA66 & PC

Applications

Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.

Ces thermostats à canne  à dilatation de liquide peuvent être utilisés pour le contrôle de température de tuyauteries et de réservoirs   avec montage dans un doigt de gant, ainsi que pour le contrôle de température de veines d’air, en environnement industriel non explosif.

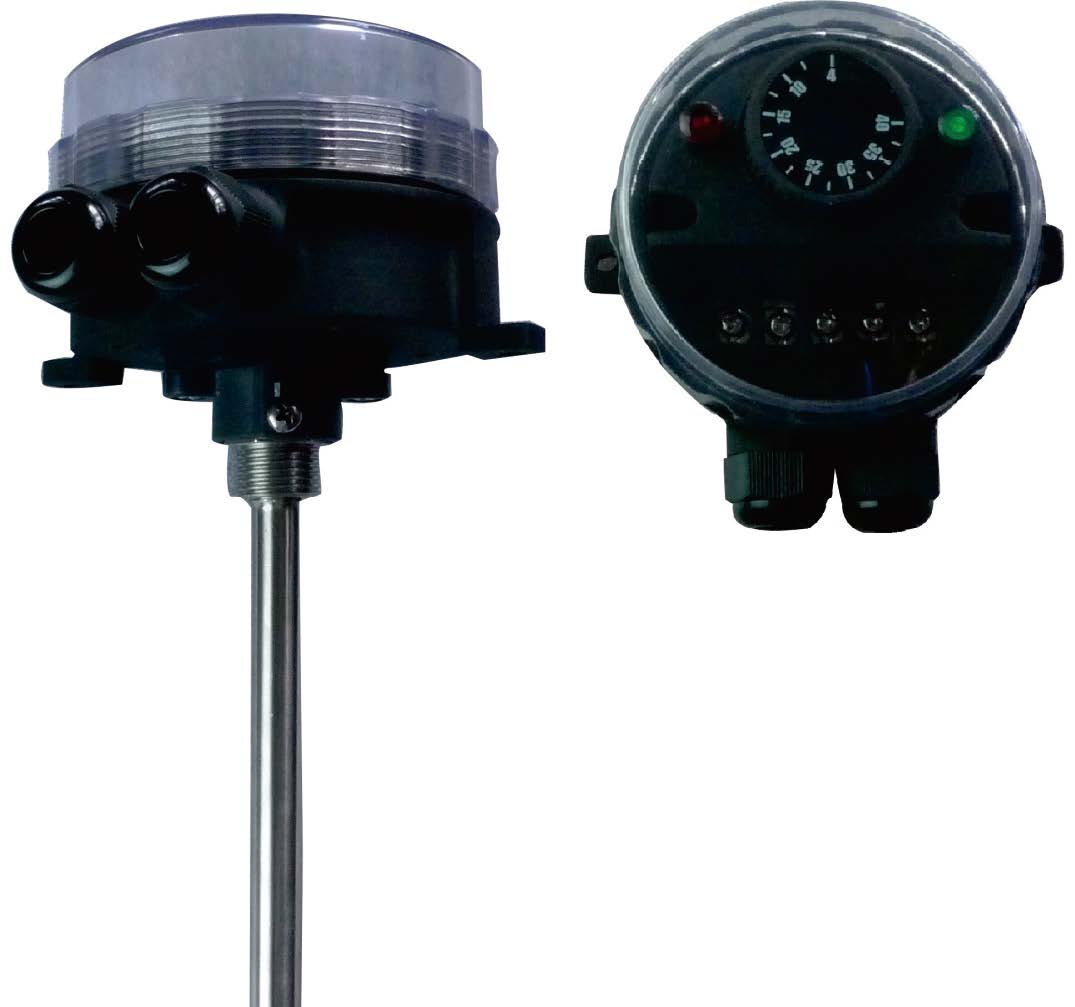

Boitier: Degré de protection IP 66 : étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV.

Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.

Action: Thermostat de régulation, action tout ou rien.

Elément sensible: Bulbe et capillaire à dilatation de liquide sous doigt de gant en laiton nickelé, filetage ½” BSPT, avec gaine dia extérieur 10mm. La partie inférieure du boitier est muni de deux vis de pression permettant le montage et le démontage des doigts de gants standards (Voir la gamme des doigts de gants en laiton et en inox compatibles dans la section accessoires).

Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin).

Plages de réglage: 4-40°C (40-105°F); 0-60°C (32-140°F); 0-90°C (32-195°F); 30-90°C (85-195°F); 30-110°C (85-230°F).

Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégrés

Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).

Mise à la terre : Borne à vis interne

Fixation: Par le filetage du doigt de gant ou par deux pattes entre axe 114mm pour vis dia 4 à 5mm.

Identification: Plaque d’identification sur face arrière.

Contact: Inverseur

  • Pouvoir de coupure, charges résistives:

-Contact à ouverture par hausse (C-1): 16A 250V, 50 ~60Hz: >100000 cycles,

  • 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
  • 10A 400V, 50 ~60Hz: ≥ 50000 cycles.

-Contact à fermeture par hausse (C-2):

  • 6A 250V 50 ~60Hz: >100000 cycles

Pouvoir de coupure, charges inductives:

-Contact à ouverture par hausse (C-1):

  • 2,6A 250V 50 ~60Hz: >100000 cycles

-Contact à fermeture par hausse (C-2):

  • 0.6 A 250V 50 ~60Hz: >100000 cycles

Température minimale de stockage: -35°C (-30°F)

Température ambiante maximale: 60°C (140°F)

Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G.
