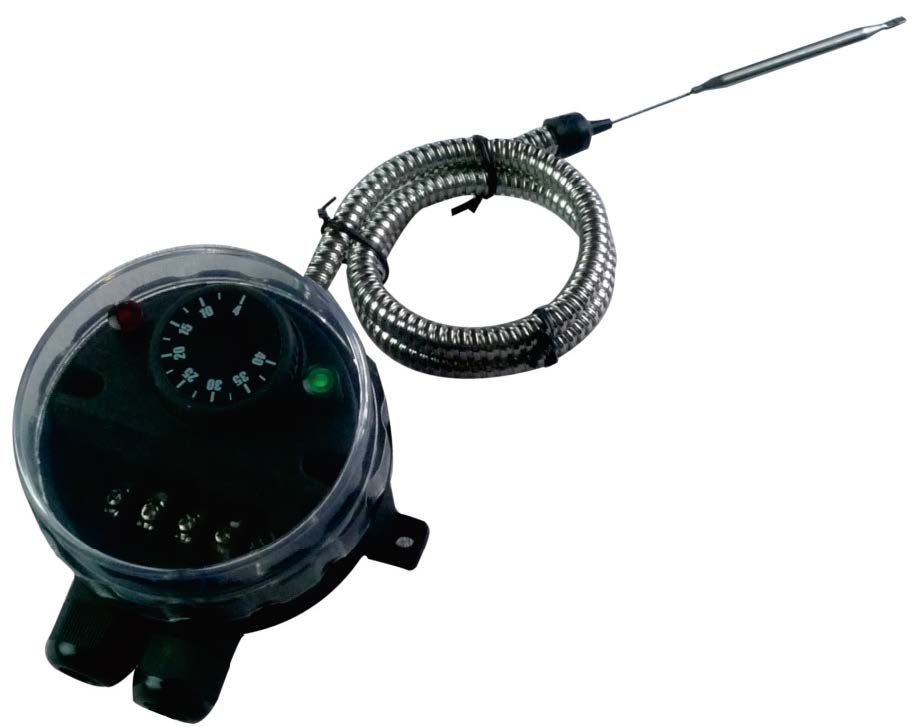

Bulb and capillary thermostat IP66, IK10
Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
Mesure à distance en applications générales en environnement industriel non explosif, température de liquides ou de gaz.
Matière du boitier | |
---|---|
Couleur | |
Indice de protection IP | |
Indice de protection mécanique | |
Matière des contacts | |
Pouvoir de coupure | |
tension | |
Durée de vie électrique (Nb de cycles en conditions nominales) | |
type de prise de mesure | |
Elément sensible | |
Différentiel (°C) | |
ajustement du point de consigne |
Boitier | Type | Fonctionnement | Contact | Mesure | Plages °C | Séries |
IP66, IK10 | Régulation | Mécanique | SPDT | à distance | YF9GNC | |
Matière | ||||||
PA66 & PC |
- Applications
- Installations dans lesquelles la résistance aux fortes chutes d’eau est Le couvercle transparent permet de visualiser le réglage et les deux lampes témoins.
- Mesure à distance en applications générales en environnement industriel non explosif, température de liquides ou de gaz.
Boitier: Degré de protection IP 66 : étanche aux jets d’eau sous forte pression et paquets de mer, totalement étanche aux poussières (selon EN 60529). Corps en polyamide 6-6 noir chargé fibre de verre. Couvercle en polycarbonate transparent avec joint torique dévissable à la main, mais il est possible aussi de le serrer et de le desserrer avec une clef à ergots. Résistance aux chocs : IK10. Forte résistance aux UV.
Réglage: Par manette graduée en °C, avec butée maxi ou mini réglable, située sous la manette. Graduations en °F disponibles en option.
Action: Thermostat de régulation, action tout ou rien.
Elément sensible: Bulbe à dilatation de liquide et capillaire. Le capillaire est protégé par une gaine annelée en acier inoxydable terminée par un embout silicone. Un embout plastique encliquetable fourni en accessoire standard permet le verrouillage de la gaine métallique flexible dans un doigt de gant (Voir doigts de gants dans la section accessoires).
Lampes témoins: Lampe témoin de présence de tension en entrée et lampe témoin de sortie tension. (L’alimentation 230V phase et neutre est nécessaire pour cette lampe témoin).
Plages de réglage: -35+35°C (-30+95°F); -10+40°C (15-105°F); 4-40°C (40-105°F); 0-60°C (32-140°F); 0-90°C (32-195°F); 30-90°C (85-195°F); 30-110°C (85-230°F); 50-200°C (120-390°F); 50-300°C (120-570°F); 100-400°C (210-750°F); 100-500°C (210-930°F)
Passage des câbles: Par deux presse-étoupes M20 en PA66 noir, intégrés
Raccordement électrique: Sur bornier à vis. (Possibilité de raccorder deux conducteurs de 1.5mm² sur chaque borne).
Mise à la terre : Borne à vis interne

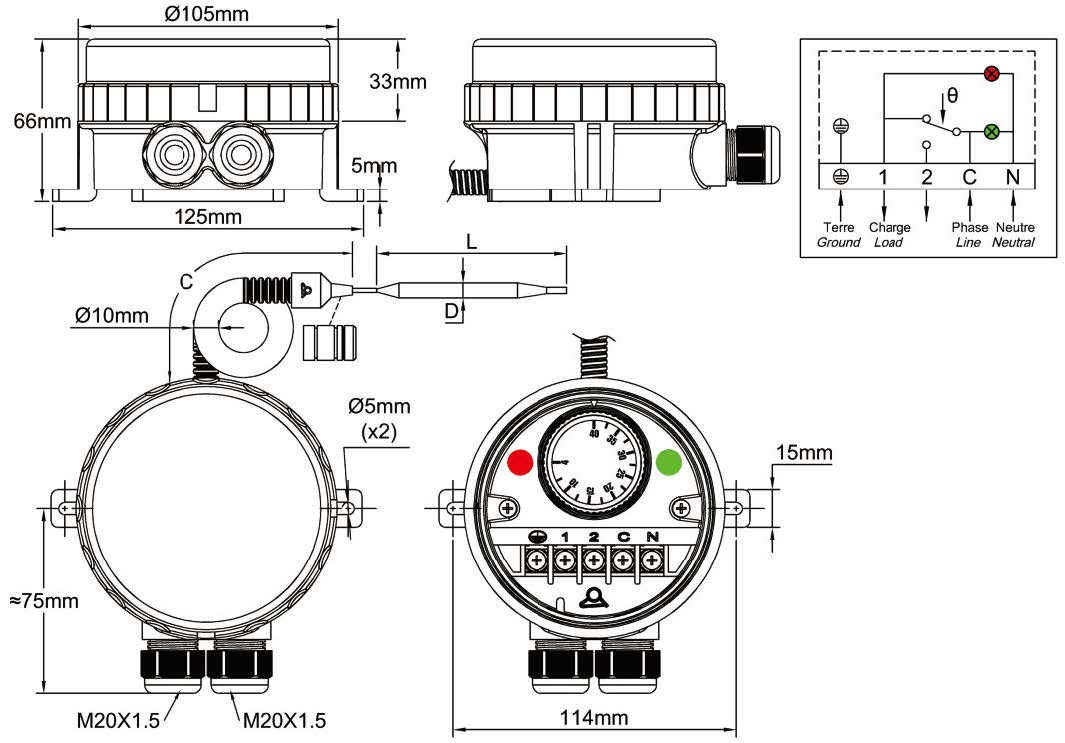

Fixation: Murale, par deux pattes, trous de fixation avec entre axe 114mm pour vis dia 4 à 5mm
Identification: Plaque d’identification sur face arrière
Contact: Inverseur
Pouvoir de coupure, charges résistives:
-Contact à ouverture par hausse (C-1):
- 16A 250V, 50 ~60Hz: >100000 cycles,
- 20A 250V, 50 ~60Hz: ≥ 50000 cycles,
- 10A 400V, 50 ~60Hz: ≥ 50000 cycles.
-Contact à fermeture par hausse (C-2):
- 6A 250V 50 ~60Hz: >100000 cycles
Pouvoir de coupure, charges inductives:
-Contact à ouverture par hausse (C-1):
- 2,6A 250V 50 ~60Hz: >100000 cycles
-Contact à fermeture par hausse (C-2):
- 0.6 A 250V 50 ~60Hz: >100000 cycles
Température minimale de stockage: -35°C (-30°F)
Température ambiante maximale: 60°C (140°F)
Pour plus d’informations techniques, demandez la fiche technique du thermostat 8G.
Références principales
Plage de température °C (°F) | Références | Longueur du capillaire (C, mm) | Diamètre du bulbe (D, mm) | Longueur du bulbe (E, mm) | Différentielle°C (°F) | Température maxi sur le bulbe °C (°F) |
-35+35°C (-30+95°F) | YF9GNC35035156ZJ | 1500 | 6 | 120±5 | 1,6±1°C (2,9±2°F) | 60°C (140°F) |
-10+40°C (15-105°F) | YF9GNC10040156ZJ | 1500 | 6 | 107±5 | 1,5±1°C (2,7±2°F) | 70°C (158°F) |
4-40°C (40-105°F) | YF9GNC04040156ZJ | 1500 | 6 | 120±5 | 1±0.5°C (1,8±1°F) | 70°C (158°F) |
0-60°C (32-140°F) | YF9GNC00060156ZJ | 1500 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 80°C (176°F) |
0-90°C (32-195°F) | YF9GNC00090156ZJ | 1500 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
30-90°C (85-195°F) | YF9GNC30090156ZJ | 1500 | 6 | 98±5 | 2.5±1°C (4,5±1,8°F) | 120°C (250°F) |
30-110°C (85-230°F) | YF9GNC30110156ZJ | 1500 | 6 | 86±5 | 2.5±1°C (4,5±1,8°F) | 140°C (284°F) |
50-200°C (120-390°F) | YF9GNC50200156ZJ | 1500 | 6 | 65±5 | 4±2°C (7±3.6°F) | 230°C (446°F) |
50-300°C (120-570°F) | YF9GNC50300153ZJ | 1500 | 3 | 145±5 | 10°C±2°C (18±3.6°F) | 330°C (626°F) |
100-400°C (210-750°F) | YF9GNCA0400153ZJ | 1500 | 3 | 93±5 | 10°C±2°C (18±3.6°F) | 430°C (800°F) |
100-500°C (210-930°F) | YF9GNCA0500144ZJ | 1400 | 4 | 235±5 | 10°C±2°C (18±3.6°F) | 550°C (1000°F) |
