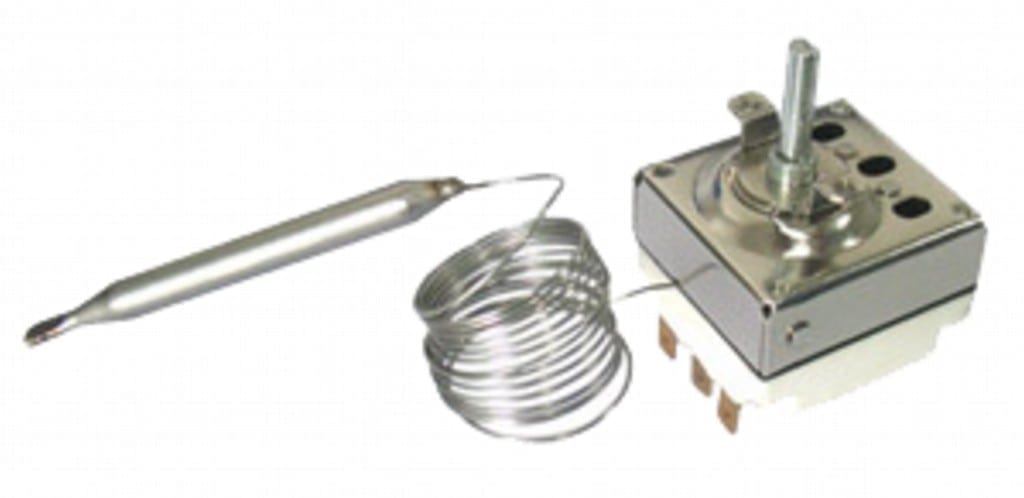

Thermostats de régulation tripolaires

Dimensions du boitier: 46 x 50 x 45 mm (bornes non comprises)

Bulbe et capillaire: acier inoxydable, longueur du capillaire 250 ou 1500 mm, avec gainage pvc sur 150 mm. Rayon de courbure mini 5 mm

Pouvoir de coupure

Plage de réglage de température (°C)

, , , , ,

longueur du capillaire (mm)

,

diamètre du bulbe

,

longueur du bulbe (mm)

, , , , ,

Différentiel (°C)

, , ,

température maximum sur le bulbe (°C)

, , , ,

Réf. : ND Catégorie : Étiquettes : , , ,

CARACTÉRISTIQUES TECHNIQUES

Dimensions du boitier: 46 x 50 x 45 mm (bornes non comprises)

Bulbe et capillaire: acier inoxydable, longueur du capillaire 250 ou 1500 mm, avec gainage pvc sur 150 mm. Rayon de courbure mini 5 mm.

Élément de mesure: bulbe et capillaire à remplissage liquide

Bornes: languettes 6.3 x 0.8. Bornes à vis M4 réalisables sur demande

Réglage: par axe diamètre 6 avec méplat de 4.6. Autres longueurs ou réglage fixe sur demande.

Montage: par bride 2 trous M4 entre axe 28 mm

Pouvoir de coupure: 3 x16A(4) 250V, 10 A 400V, alt.

Contact: NF à rupture brusque. Inverseur possible sur demande



Références principales

Téléchargements

Fiche technique
